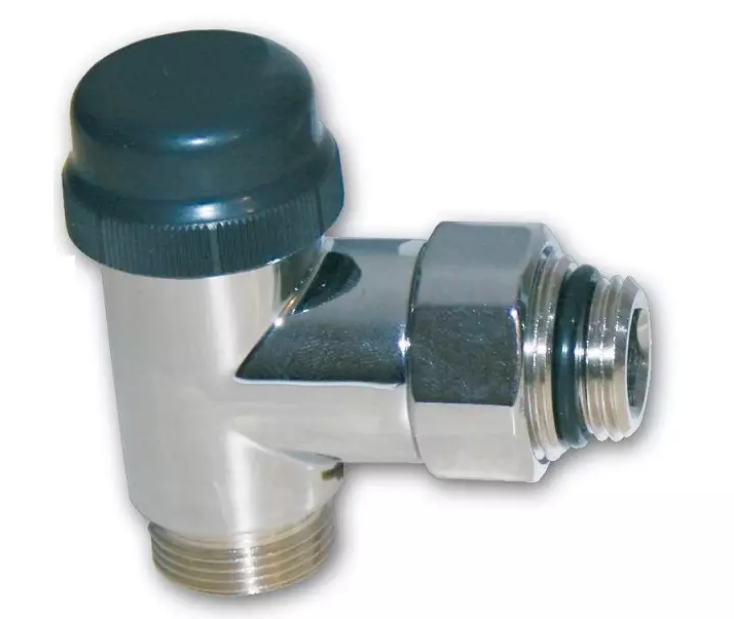

Termostatický ventil OPTIMA - rohový, 1/2 palce x M 24 - inox IVAR.DV 020

Detailní popis produktu

Tento termostatický ventil se běžně používá ve venkovských i komerčních budovách pro regulaci výkonu jednotlivých otopných těles. Typicky se instaluje do centrálních topenářských soustav, kde je požadována přesná teplotní regulace. Kompaktní design umožňuje efektivní využití místa v těsných montážních oblastech, například pod kuchyňskými nebo koupelnovými umyvadly nebo za stěnově montovanými radiátory. Ventil zajišťuje stabilní provoz i při kolísavých systémových podmínkách, a proto je ideální jak pro nové stavby, tak pro rekonstrukce.

Rohová konfigurace umožňuje úhlovou montáž mezi potrubím a radiátorem, což zajišťuje adaptaci na netradiční rozvody potrubí. Ventil se snadno integruje do stávajících topenářských soustav a lze jej použít s různými typy radiátorů i rozdělovači pro podlahové vytápění. Je zvláště vhodný pro systémy vyžadující proměnnou regulaci průtoku a vyvážení a je kompatibilní se standardními montážními závěsy a potrubními přípojkami.

Technické parametry

Materiál	Mosaz CW617N s povrchovou úpravou
Provozní teplota	+100 °C
Jmenovitý tlak	PN 10
Hmotnost	0,32 kg
Kód	530040INOX
Značka	IVAR

Maximální provozní teplota +100 °C zajišťuje vhodnost ventilu pro použití ve standardních vodních topenářských okruzech. Jmenovitý tlak PN 10 zajišťuje kompatibilitu se většinou domácích i lehce komerčních topenářských systémů. Tyto parametry jsou zásadní pro správné rozměření a výběr v souladu s hydraulickými a tepelnými požadavky systému.

Montáž a připojení

Pro montáž ventilu nejprve zajistěte, že topenářský systém je vyrovnán. Očistěte závity potrubí a přípojky radiátoru, aby nebyly poškozeny nečistotami, které by mohly ovlivnit těsnost. Na závit mužského pásu aplikujte vhodný těsnicí prostředek nebo PTFE pásku. Zatímejte ventil vhodným nářadem, přičemž se vyhněte přetížení a poškození těsnících ploch. Ventil se připojuje na jedné straně ženským závitem 1/2 palce a na druhé straně mužským závitem M 24. Zkontrolujte, že orientace ventilu umožňuje správný směr průtoku a přístup pro budoucí úpravy. Běžnou chybou během montáže je nesprávná orientace těla ventilu, což může omezit průtok nebo způsobit nerovnoměrné rozdělení tepla. Vždy po montáži ověřte, že ventil funguje hladce, tím, že upravíte nastavení teploty a sledujete reakci systému.

Kompatibilita a příslušenství

Tento ventil je navržen tak, aby fungoval s běžnými radiátory a systémy pro podlahové vytápění. Pro plnou funkčnost by měl být použit spolu s kompatibilní hlavou radiátoru, která má závit M 30 x 1,5. Další komponenty, jako izolační ventily, vyvažovací ventily nebo expanzní nádoby, mohou být potřeba v závislosti na konfiguraci systému. Ujistěte se, že všechny komponenty jsou od stejného výrobce nebo jsou certifikovány pro použití spolu, aby byla zajištěna integrita a výkon systému.

Technický pozadí pro projektanty

Ventil funguje pomocí vestavěného termostatického vložku, který reaguje na změny místní teploty tím, že upravuje průtok horké vody skrze radiátor. Tělo z mosazi (CW617N) poskytuje dobrou mechanickou pevnost a odolnost proti korozi, zatímco nerezový povrch poskytuje další ochranu proti oxidaci a opotřebení. Tříosá konstrukce ventilu umožňuje úhlovou úpravu pro adaptaci na nepravidelné rozvody potrubí. Dlouhodobý výkon je ovlivněn kvalitou vody a stabilitou systémového tlaku; pravidelná údržba kotlového tělesa a filtrů prodlužuje životnost ventilu.

Údržba a provoz

Během normálního provozu ventil vyžaduje minimální údržbu. Nicméně by měly být pravidelně prováděny kontroly, aby byla zajištěna reaktivita termostatické funkce a aby nebyly zaznamenány známky netěsnosti nebo koroze. Pokud systém často prochází tlakovými kolísáními nebo má snížený výkon, může to znamenat potřebu kontroly nebo výměny termostatického vložku. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby, proto by měla být prováděna na základě výkonu systému a vizuální kontroly.

Nejčastější otázky

Může být tento ventil použit s radiátory, které mají závit M 30?
Ano, ventil je kompatibilní s radiátory, které mají závit M 30 x 1,5, jak je uvedeno v popisu produktu.

Je možné nainstalovat tento ventil ve svislé poloze?
Ano, ventil lze nainstalovat buď vodorovně, nebo svisle, v závislosti na rozvrhu systému a dostupném prostoru.

Je třeba k ventilu použít samostatnou termostatickou hlavu?
Ne, termostatická funkce je integrována přímo do ventilu a není třeba žádná další hlava nebo ovládací jednotka.

Může být tento ventil použit v uzavřeném systému?
Ano, ventil je vhodný pro použití v uzavřených topenářských systémech, pokud parametry systému odpovídají provozním limitům ventilu.
