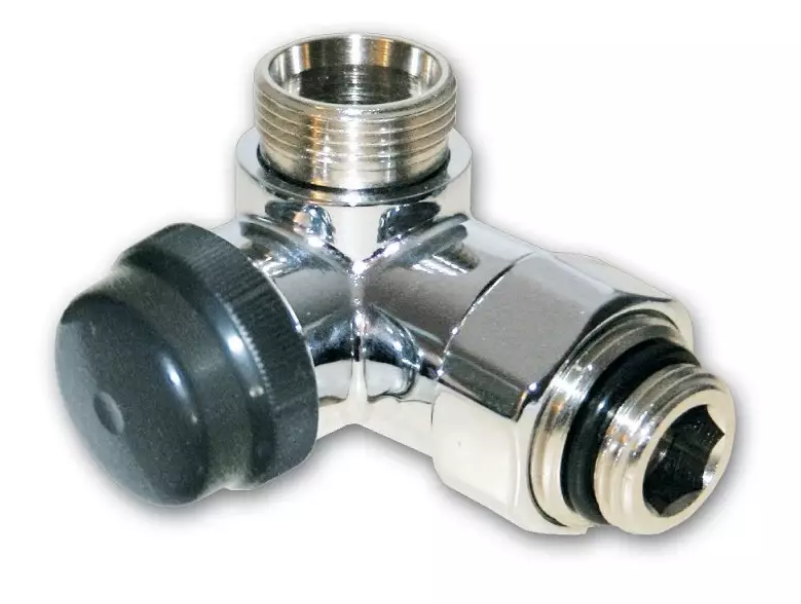

Termostatický ventil OPTIMA - tříosý - P, 1/2 palce x M 24, chrom IVAR.DV 016

Detailní popis produktu

Tento termostatický ventil je vhodný pro instalaci do bytových a komerčních otopných soustav, kde je požadováno přesné řízení teploty. Často se používá v koupelnách, mokrých místnostech a jiných prostorách, kde jsou povrchově montované otopná tělesa nebo sanitární zařízení připojeny k centrální otopné soustavě. Ventil umožňuje proměnlivé řízení průtoku a je navržen tak, aby se integroval do standardních potrubních konfigurací a otopných okruhů. Je zvláště užitečný v aplikacích, kde je místo omezené a kompaktní tříosý design je výhodný pro rozvody a přístup.

Jako tříosý model poskytuje směrovou flexibilitu pro instalaci v těsných nebo složitých rozvodech. Ventil je kompatibilní se standardními komponentami otopné soustavy a lze jej použít jak v novostavbách, tak v rekonstrukcích. Je vhodný pro systémy pracující při jmenovitém tlaku PN 10 a s maximální teplotou 100 °C. Chromová úprava poskytuje odolnost proti korozi a čistý, profesionální vzhled vhodný pro viditelné instalace.

Technické parametry

Materiál	Měď CW617N se povrchovou úpravou
Provozní teplota	+100 °C
Jmenovitý tlak	PN 10
Hmotnost	0,339 kg
Kód	530010CHROM
Značka	IVAR

Ventil má maximální provozní teplotu 100 °C a jmenovitý tlak PN 10. Tyto parametry jsou zásadní pro určení jeho vhodnosti pro konkrétní otopné okruhy a pro zajištění kompatibility s ostatními komponentami systému. Materiál, měď CW617N se povrchovou úpravou, zajišťuje odolnost a odolnost proti korozi v mokrých a vlhkých prostředích. Připojení 1/2 palce x M24 umožňuje bezpečnou a netěsnou integraci se standardními potrubními příslušenstvím a otopnými prvky.

Instalace a připojení

Instalační postup zahrnuje zarovnání ventilu s existující potrubní konfigurací a jeho zabezpečení pomocí závitu 1/2 palce x M24. Tříosý design umožňuje úhlovou úpravu pro přizpůsobení různým potrubním rozvodom. Je důležité zajistit, že ventil je plně utažen a že těsnící plochy jsou čisté a nepoškozené, aby se zabránilo únikům. Běžné chyby při instalaci zahrnují nesprávnou orientaci, která může ovlivnit řízení průtoku, a nedostatečné utažení, které může vést k neefektivnosti systému nebo únikům. Hlava ventilu má závit M30 x 1,5 pro připojení termostatických hlav nebo řídicích prvků, které musí být kompatibilní s návrhem ventilu.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními termostatickými hlavami a řídicími systémy, které používají závit M30 x 1,5. Je navržen tak, aby fungoval s běžnými komponentami otopné soustavy, jako jsou radiátory, rozdělovače pro podlahové vytápění a sanitární zařízení. Při instalaci je nutné zajistit, že řídicí hlava nebo pohon je kompatibilní s parametry ventilu. Další komponenty, jako jsou těsnící kroužky, potrubní příslušenství a montážní závěsy, mohou být potřeba v závislosti na konkrétní instalaci.

Technický pozadí pro projektanty

Ventil pracuje pomocí termostatické vložky, která reaguje na změny teploty a příslušně upravuje průtok otopného média. Měděné tělo poskytuje dobrou tepelnou vodivost a konstrukční stabilitu, zatímco povrchová úprava zvyšuje odolnost proti korozi a opotřebení. Tříosý design umožňuje směrovou flexibilitu, což jej činí vhodným pro složité nebo omezené prostředí instalace. Ventil se integruje do systému prostřednictvím svého připojení 1/2 palce x M24 a jeho výkon je ovlivněn systémovým tlakem, průtokem a tepelnými vlastnostmi připojených komponent. Dlouhodobá účinnost a životnost závisí na správné instalaci, pravidelné údržbě a použití kompatibilních řídicích prvků.

Údržba a provoz

Pravidelná údržba zahrnuje kontrolování úniků, zajištění, že ventil je plně utažen, a kontrolu termostatické vložky na známky opotřebení nebo zablokování. Ventil by měl být pravidelně čištěn, aby se odstranily jakékoli nečistoty nebo minerální usazeniny, které by mohly ovlivnit jeho výkon. V příručce nejsou uvedena konkrétní intervaly údržby, ale doporučuje se kontrolovat ventil během údržby systému. Pokud se termostatická vložka poškodí nebo ztratí citlivost, měla by být vyměněna podle pokynů výrobce, aby bylo zajištěno přesné řízení teploty.

Nejčastější otázky

Může být tento ventil použit s běžnou termostatickou hlavou?
Ano, ventil je kompatibilní s běžnými termostatickými hlavami, které používají závit M30 x 1,5 pro připojení.

Je ventil vhodný pro vysokoteplotní aplikace?
Ne, maximální provozní teplota je 100 °C, jak je uvedeno v technických parametrech.

Může být ventil nainstalován ve svislé poloze?
Ano, tříosý design umožňuje instalaci ve více orientacích, včetně svislé, v závislosti na rozvodu systému.

Jaké materiály se používají při výrobě ventilu?
Tělo je vyrobeno z mědi CW617N s povrchovou úpravou, která zvyšuje odolnost proti korozi a odolnost.
