Tlaková roztažnostní nádoba, 18 l, 8 bar, 3/4 palce IVAR.ER 18 - AQUAHOT
Kód: A102L24Související produkty
Detailní popis produktu
Tlakové roztažnostní nádoby jsou základními komponenty uzavřených otopných a chladicích soustav, které umožňují kompenzaci tepelné roztažnosti kapaliny. Tato model IVAR se běžně používá v obytných i komerčních budovách, včetně podlahového vytápění, otopných těles a tepelných čerpadel. Montéry musí zajistit správné rozměry a umístění, aby udrželi stabilitu tlaku v soustavě a zabránili poškození způsobenému přetlakem. Nádoba je navržena pro integraci do systémů s kolísajícími teplotami a objemy kapaliny.
Při instalaci by měla být nádoba namontována v místě, které umožňuje snadný přístup pro kontrolu a údržbu. Měla by být připojena k soustavě pomocí 3/4 palcové závitu a umístěna tak, aby minimalizovala napětí na potrubí. Nádoba není určena pro použití s otevřenými systémy nebo systémy obsahující agresivní média. Je vhodná pro systémy pracující v rozmezí -10 °C až +99 °C, s doporučenou maximální pracovní teplotou +80 °C.
Technické parametry

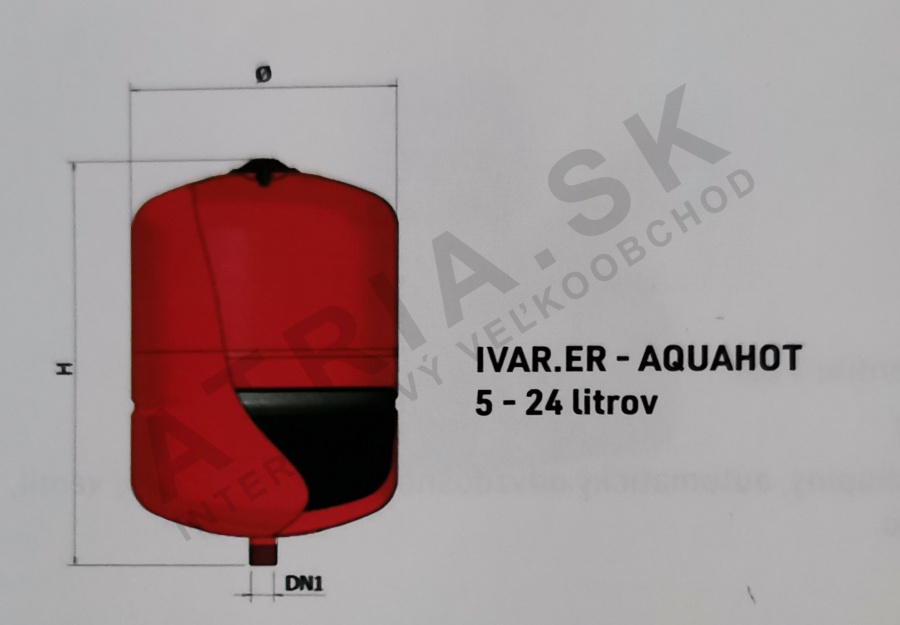

| Průměr | 270 mm |
|---|---|
| EAN | 8019742079030 |
| Hmotnost | 3,45 kg |
| Kód | A102L24 |
| Značka | IVAR |
Instalace a připojení
Instalace by měla být prováděna podle pokynů výrobce a místních předpisů. Nádoba se připojuje pomocí 3/4 palcového závitu, obvykle pomocí stlačovacího nebo pájeného šroubení. Je důležité zajistit, že nádoba je namontována ve svislé poloze a že připojení je bez úniku. Před nádobou by měl být namontován tlakoměr a pojistný ventil pro sledování tlaku a ochranu proti přetlaku. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečnou kontrolu přednastaveného tlaku a opomenutí izolace nádoby při údržbě.
Kompatibilita a příslušenství
Tato tlaková roztažnostní nádoba je kompatibilní s uzavřenými otopnými a chladicími soustavami pracujícími v uvedeném rozmezí teplot. Je navržena k provozu s nezamrazujícími směsmi obsahujícími až 50 % koncentraci. Pro kompletní ochranu systému by měla být použita spolu s pojistným ventilem a tlakoměrem. Pro běžné instalace nejsou potřeba žádná další příslušenství. Pro tento model nejsou k dispozici žádné související produkty.
Technický pozadí pro projektanty
Nádoba pracuje na principu oddělení roztažnostního prostoru od systémové kapaliny pomocí SBR membrány. Membrána je pružná a umožňuje nádobě přijmout změny objemu kapaliny bez přímého kontaktu s vnitřní strukturou nádoby. Materiał SBR je odolný vůči běžným otopným kapalinám a poskytuje dlouhou životnost při použití v doporučených teplotních a tlakových mezích. Nádoba je navržena k montáži ve svislé poloze a měla by být integrována do systému v místě, které minimalizuje tepelné napětí a vibrace. Maximální koncentrace nezamrazující směsi je omezena na 50 %, aby se zabránilo poškození membrány a vnitřních komponent.
Údržba a provoz
Doporučuje se pravidelná kontrola, aby bylo zajištěno správné fungování nádoby. Přednastavený tlak by měl být zkontrolován a případně upraven. Před jakoukoliv údržbou by měla být nádoba odpojena od systému. V technických datech nejsou uvedena žádná konkrétní období údržby. Nádoba by měla být vyměněna, pokud je membrána poškozená nebo pokud nádoba nedokáže udržet tlak. CE značka potvrzuje soulad s nařízením EU o tlakových zařízeních 97/23/EC.
Nejčastější otázky
Může být IVAR A102L24 použit s glykolovými směsmi?
Ano, nádoba je kompatibilní s nezamrazujícími směsmi obsahujícími až 50 % koncentraci. Překročení tohoto limitu může ovlivnit membránu a vnitřní komponenty.
Jaká je maximální pracovní teplota pro tuto nádobu?
Doporučená maximální pracovní teplota je +80 °C, i když nádoba je schválená pro použití až do +99 °C.
Je nádoba vhodná pro použití v otevřených systémech?
Ne, nádoba je navržena pouze pro uzavřené otopné a chladicí systémy. Není určena pro použití v otevřených systémech.
Jaký typ připojení používá nádoba?
Nádoba používá 3/4 palcové závitové připojení pro integraci do systému.
Doplňkové parametry
| Kategorie: | Expanzní nádoba - topné a chladicí systémy |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 10.75 kg |
| EAN: | 8019742079030 |
| Druh výrobku: | expanzní / tlaková nádoba |
| Rozměr závitu: | 3/4" |
| Objem nádoby: | 9 – 25 l |
| Průměr: | 270 mm |
| Posledná aktuálizacia ceny: | 13.12.2024 8:42:42 |
