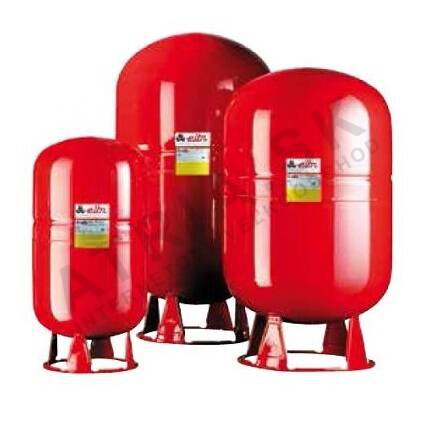

Tlaková roztažnostní nádoba, 35 l, 10 bar, 3/4 palce IVAR.ER 35 - AQUAHOT
Kód: A102L31Související produkty
Detailní popis produktu
Tlakové roztažnostní nádoby jsou základními komponenty uzavřených otopných a chladicích soustav, zejména v obytných a komerčních budovách. Akumulují tepelné roztažení systémového média, zabrání tak nadměrnému nárůstu tlaku, který by mohl poškodit komponenty systému. Tato model IVAR je vhodný pro použití v vícepodlažních budovách, rodinných domech a průmyslových zařízeních, kde je vyžadována spolehlivá správa tlaku. Instalatéři tuto výbavu často potkávají v centrálních otopných systémech, podlahovém vytápění a v solárních tepelných instalacích.
Správné rozměření a instalace roztažnostní nádoby jsou kritické pro výkon systému. Nádoba musí být vybrána podle objemu systému, provozního tlaku a teplotního rozsahu. Tento model je navržen pro systémy s maximálním provozním tlakem 10 bar a teplotním rozsahem od -10°C do +99°C, s doporučeným limitem provozní teploty +80°C. Nádoba je vyrobena s membránou z SBR, která odděluje vzduchovou a tekutinovou komoru, zajišťuje tak dlouhodobou stabilitu a zabrání kontaminaci.
Technické parametry
| Průměr | 400 mm |
|---|---|
| EAN | 8019742079054 |
| Hmotnost | 6,59 kg |
| Kód | A102L31 |
| Značka | IVAR |

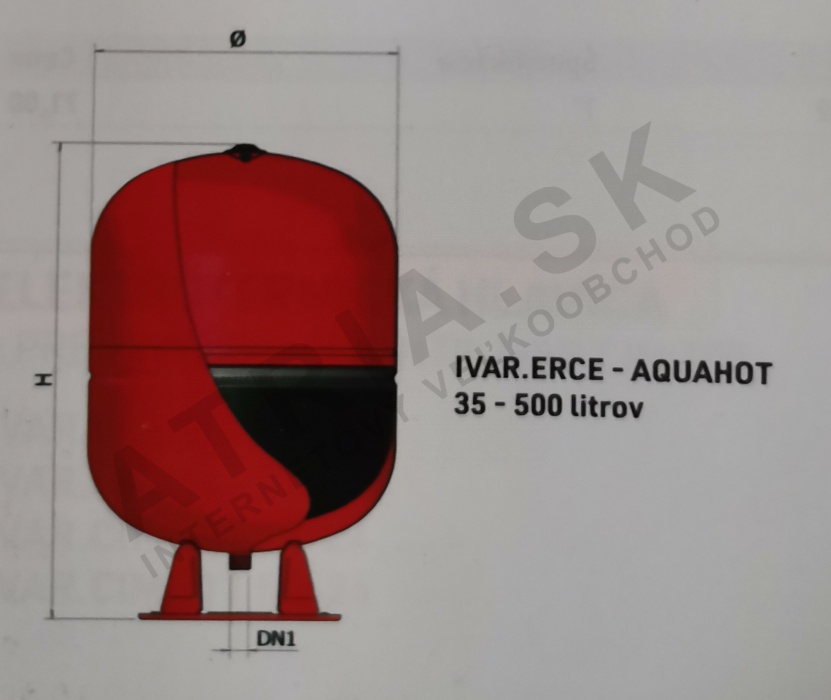

Objem 35 l této nádoby je vhodný pro systémy se středním požadavkem na roztažnost. Tlaková klasifikace 10 bar zajišťuje kompatibilitu se standardními otopnými a chladicími systémy. Připojení 3/4 palce umožňuje bezpečné zapojení do většiny potrubních systémů. Maximální průměr 400 mm a výška 390 mm je třeba zohlednit při instalaci, aby bylo zajištěno dostatečné místo v prostoru pro technické vybavení.
Instalace a připojení
Instalace by měla být prováděna v souladu s místními pravidly pro kanalizaci a vytápění. Nádoba by měla být namontována svisle na stabilní základ, aby se zabránilo pohybu. Připojení 3/4 palce vyžaduje kompatibilní potrubní přípojku, obvykle závitové připojení. Nádoba by měla být instalována v blízkosti kotlovny nebo zdroje tepla, aby byla zajištěna efektivní správa tlaku. Před uvedením do provozu by měl být zkontrolován a případně upraven počáteční nadtížový tlak. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečné místo pro údržbu a nekontrolu počátečního nadtížového tlaku.
Kompatibilita a příslušenství
Tato tlaková roztažnostní nádoba je kompatibilní se standardními otopnými a chladicími systémy používajícími vodu nebo směsi glykolu s koncentrací až 50 %. Je obvykle používána spolu s redukčními ventily, pojistnými ventily a tlakovými měřicími přístroji, aby vytvořila kompletní systém pro správu tlaku. Pro základní instalaci nejsou potřeba žádné další příslušenství, ale projektanti mohou zvolit případně pojistný ventil pro zvýšení bezpečnosti.
Technický pozadí pro projektanty
Pracovní princip této nádoby je založen na oddělení systémové tekutiny a stlačeného vzduchu membránou z SBR. Při zahřátí tekutina expanduje a membrána se pohybuje, čímž nádoba přijímá nadbytečný objem. Matrika SBR je odolná vůči teplotním kolísáním a kompatibilní se směsmi glykolu, což ji činí vhodnou pro široké spektrum aplikací. Nádoba je navržena tak, aby vyhovovala směrnici EU o tlakovém zařízení 97/23/EC a je označena CE. Doba životnosti a účinnost nádoby závisí na správném počátečním nadtížovém tlaku, provozní teplotě a kvalitě instalace.
Údržba a provoz
Pravidelná údržba tohoto modelu není vyžadována, pokud není zaznamenáno zřetelné poklesy systémového tlaku nebo známky úniku. Počáteční nadtížový tlak by měl být pravidelně kontrolován a případně upraven. Nádoba by měla být prohlédnuta na známky koroze, opotřebení membrány nebo úniku v připojení. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby.
Nejčastější otázky
Může být tato nádoba použita v systému se 4 otopnými tělesy a 14 l výměníkem tepla?
Ano, objem 35 l je dostatečný pro systém se 4 otopnými tělesy a 14 l výměníkem tepla.
Je tato nádoba vhodná pro třípodlažní budovu s potenciálními tlakovými problémy?
Ano, tlaková klasifikace 10 bar a objem 35 l z ní činí vhodnou pro vícepodlažní budovy. Pokud však tlakové problémy přetrvávají, může být nutné použít oběhové čerpadlo.
Může být tato nádoba použita s glykolem?
Ano, je kompatibilní se směsmi glykolu s koncentrací až 50 %.
Jaký je doporučený provozní teplotní rozsah?
Doporučená provozní teplota je až +80°C, i když nádoba může fungovat v systémech s teplotou až +99°C.
Doplňkové parametry
| Kategorie: | Expanzní nádoba - topné a chladicí systémy |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 6.59 kg |
| EAN: | 8019742079054 |
| Druh výrobku: | expanzní / tlaková nádoba |
| Rozměr závitu: | 3/4" |
| Objem nádoby: | 26 – 50 l |
| Průměr: | 400 mm |
