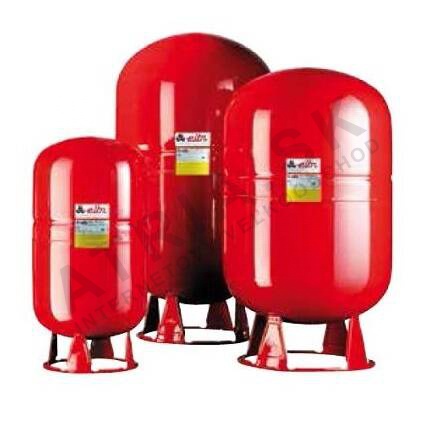

Tlaková expanzní nádoba, 50 l, 10 bar, 3/4 palce

Detailní popis produktu

Tlakové expanzní nádoby jsou základními komponentami uzavřených otopných a chladicích soustav. Akumulují tepelnou expanzi vody nebo směsí glykolu, zabrání tak vzniku nadměrného tlaku v systému. Tato varianta je vhodná pro bytové i komerční budovy, včetně podlahového vytápění, centrálního vytápění a chladicích systémů. Instalatéři tyto nádoby obvykle integrují do systémů, kde je stabilita tlaku klíčová pro bezpečný provoz čerpadel, ventilů a tepelných výměníků.

Při rozměrovém a výběrovém posouzení expanzní nádoby je důležité zohlednit objem systému, rozsah provozních teplot a typ kapaliny. Nádoba musí být rozměrována tak, aby zvládla maximální očekávanou expanzi bez překročení tlakového hodnocení komponent systému. Kapacita 50 l tohoto modelu je vhodná pro středně velké systémy a tlakové hodnocení 10 bar zajišťuje kompatibilitu s většinou standardních otopných a chladicích instalací.

Technické parametry

Kapacita 50 l udává objem kapaliny, který může být během tepelné expanze akumulován. Tlakové hodnocení 10 bar zajišťuje, že nádoba zvládne běžné provozní tlaky v otopných a chladicích systémech. Velikost připojení 3/4 palce je běžný typ závitu používaný ve většině evropských potrubních a otopných systémů, což umožňuje jednoduchou integraci do stávajících potrubí.

Montáž a připojení

Montáž by měla být prováděna v souladu s místními předpisy a pokyny výrobce. Nádoba by měla být namontována svisle, základ musí být podpěrný, aby se zabránilo pohybu. Připojení 3/4 palce vyžaduje kompatibilní závitové přípojky, a může se použít i spojka nebo stlačovací přípojka, aby byla usnadněna budoucí údržba nebo výměna. Je důležité zajistit, že nádoba je připojena k systému v místě, kde může efektivně řídit expanzi bez vystavení nadměrné vibraci nebo mechanickému namáhání.

Běžné chyby při montáži zahrnují nesprávnou orientaci, nedostatečnou podpěru nádoby a připojení k části systému s vysokým tlakem. Tyto chyby mohou vést k předčasnému opotřebení nebo selhání. Vždy ověřte, že nádoba je namontována v místě, které umožňuje snadný přístup během údržby a prohlídky.

Kompatibilita a příslušenství

Tato tlaková expanzní nádoba je kompatibilní se standardními otopnými a chladicími systémy využívajícími vodu nebo glykolové kapaliny. Obvykle se používá spolu s redukčními ventily, pojistnými ventily a tlakovými měřicími přístroji k monitorování a řízení systémového tlaku. Pro základní provoz není potřeba žádné další příslušenství, ale doporučuje se namontovat tlakový měřicí přístroj pro průběžné sledování výkonu systému.

Technický pozadí pro projektanty

Nádoba pracuje na principu přednabité vzduchové komory, která se stlačuje při expanzi kapaliny. Membrána z SBR odděluje vzduchovou a kapalinovou komoru, čímž se zajistí, že systém zůstává uzavřený a tlak je udržován. Membrána je odolná vůči běžným systémovým teplotám a složení kapalin, včetně koncentrace antifrizu až 50 %. Nádoba je navržena pro integraci do systémů s provozními teplotami od -10 °C do +99 °C, s doporučenou maximální provozní teplotou +80 °C, aby byla zajištěna dlouhodobá spolehlivost.

Svislá orientace a podpěra základu pomáhají zabránit mechanickému namáhání těla nádoby. CE značka znamená soulad s evropskou směrnicí pro tlakové zařízení 97/23/EC, čímž se zaručuje, že nádoba vyhovuje bezpečnostním a kvalitativním normám pro použití v evropských instalacích.

Údržba a provoz

Doporučuje se pravidelná prohlídka nádoby, aby byla zajištěna její bezchybná funkce. Zkontrolujte případné známky koroze, netěsnosti nebo poškození membrány. Tlak ve vzduchové komoře by měl být pravidelně kontrolován a případně upraven, aby byl udržován správný přednabíjecí tlak. V příručce nejsou uvedena konkrétní intervaly údržby, ale údržba by měla být prováděna podle doporučení výrobce a místních předpisů.

Nejčastější otázky

Může být nádoba použita s glykolovým antifrizem?
Ano, nádoba je vhodná pro použití s glykolovým antifrizem, pokud koncentrace nepřekročí 50 %.

Je nádoba vhodná pro venkovní montáž?
Ne, nádoba je navržena pro vnitřní použití a měla by být namontována v chráněném prostoru, aby byla chráněna před extrémními počasími.

Může být nádoba namontována vodorovně?
Ne, nádoba musí být namontována svisle se základem podpěrným, aby byla zajištěna správná funkce a zabráněno mechanickému namáhání těla nádoby.

Jaká je maximální provozní teplota pro tuto nádobu?
Doporučená maximální provozní teplota je +80 °C, i když nádoba může pracovat až do +99 °C za určitých podmínek.
