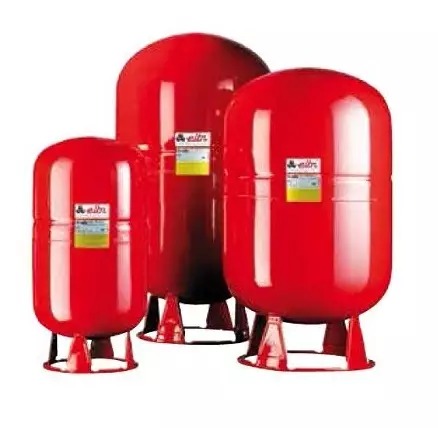

Tlaková roztažnostní nádoba - otopné a chladicí soustavy - 35l; 10bar; 3/4 palce; svislá s podstavcem.
Kód: A122L31Související produkty
Detailní popis produktu
Tlakové roztažnostní nádoby jsou základními komponenty uzavřených otopných a chladicích soustav, které přijímají tepelné roztažnost kapaliny a tím zabrání nadměrnému tlaku a poškození systému. Tato svislá verze s podstavcem se běžně používá v obytných a komerčních budovách pro centrální vytápění, podlahové vytápění a chladicí systémy. Instalatéři často setkávají s těmito nádobami v systémech, kde je třeba bezpečně řešit tepelnou roztažnost, zejména v systémech s glykolovými směsmi proti mrazu.
Nádoba je vhodná pro systémy pracující v teplotním rozmezí -10°C až +99°C, s doporučenou maximální pracovní teplotou +80°C. Je navržena pro integraci do systémů s nezmrzajícími směsmi až do koncentrace 50 %, což ji činí vhodnou pro aplikace v chladném klimatu. Membrána z materiálu SBR zajišťuje kompatibilitu s vodou a glykolem, zatímco CE značka potvrzuje soulad s evropskými směrnicemi pro tlakové zařízení.
Technické parametry
| Kód | A122L31 |
|---|---|
| Značka | IVAR |
Montáž a připojení
Nádoba má připojení 3/4 palce pro integraci do potrubí systému. Měla by být namontována svisle s podstavcem v kontaktu s pevnou podlahou, aby byla zajištěna správná funkce. Během montáže musí být nádoba připojena k systému v místě, kde může být tepelná roztažnost efektivně přijata, obvykle v blízkosti kotlu nebo tepelného čerpadla. Manometr a vzduchová klapka musí být přístupné pro údržbu. Běžné chyby při montáži zahrnují nesprávnou orientaci (vodorovná místo svislá) a nedodržení kontroly počátečního nabití vzduchu před uvedením do provozu.Kompatibilita a příslušenství
Tato nádoba je kompatibilní s systémy pracujícími s vodou nebo glykolem až do koncentrace 50 %. Je navržena pro použití s tlakovými pojistnými ventily a manometry značky IVAR pro kompletní ochranu systému. Pro základní provoz nejsou potřeba žádná další příslušenství, ale pro větší nebo složitější systémy se doporučuje vybavení zařízením pro sledování tlaku.Technický pozadí pro projektanty
Nádoba pracuje na principu oddělení systémové kapaliny od komprimované vzduchové komory pomocí membrány z materiálu SBR. Při zahřátí systému se kapalina rozšiřuje do nádoby a stlačuje vzduch. Membrána zabrání přímému kontaktu kapaliny a vzduchu, čímž zajišťuje integritu systému. Materiál SBR je zvolen pro svou odolnost vůči vodě a glykolu, což zaručuje dlouhodobou trvanlivost. Svislá orientace s podstavcem zajišťuje stabilní provoz a minimalizuje prostorové nároky v úzkých místech. Integrace do systému musí zahrnovat polohu nádoby vzhledem k bodu roztažnosti a dostupnost míst pro údržbu.Údržba a provoz
Pravidelné kontroly by měly být prováděny, aby bylo zajištěno, že počáteční nabití vzduchu zůstává v doporučeném rozmezí. Vzduchová klapka by měla být použita k případné úpravě tlaku. Membrána by měla být kontrolována na známky opotřebení nebo poškození, zejména pokud systém používá vysoké koncentrace glykolu. V technických datech nejsou uvedena konkrétní intervaly údržby, ale údržba by měla být součástí pravidelných kontrolování systému.Nejčastější otázky
Může být tato nádoba použita s glykolovými směsmi proti mrazu?
Ano, nádoba je vhodná pro použití s glykolovými směsmi až do koncentrace 50 %, což ji činí vhodnou pro aplikace v chladném klimatu.
Je nádoba vhodná pro vodorovnou montáž?
Ne, nádoba je navržena pro svislou montáž s podstavcem. Vodorovná montáž může ovlivnit výkon a stabilitu.
Jaké je doporučené pracovní teplotní rozmezí?
Doporučená pracovní teplota je až +80°C, i když nádoba může fungovat v systémech s teplotami v rozmezí -10°C až +99°C.
Může být nádoba použita v oboustranných systémech pro vytápění a chlazení?
Ano, nádoba je vhodná pro obě aplikace, a to jak pro vytápění, tak pro chlazení, a přijímá tepelnou roztažnost v obou směrech.
Doplňkové parametry
| Kategorie: | Expanzní nádoba - topné a chladicí systémy |
|---|---|
| Hmotnost: | 24 kg |
| Druh výrobku: | expanzní / tlaková nádoba |
| Rozměr závitu: | 3/4" |
| Typ připojení: | vnitřní závit |
| Objem nádoby: | 26 – 50 l |
| Posledná aktuálizacia ceny: | 13.12.2024 8:42:43 |
