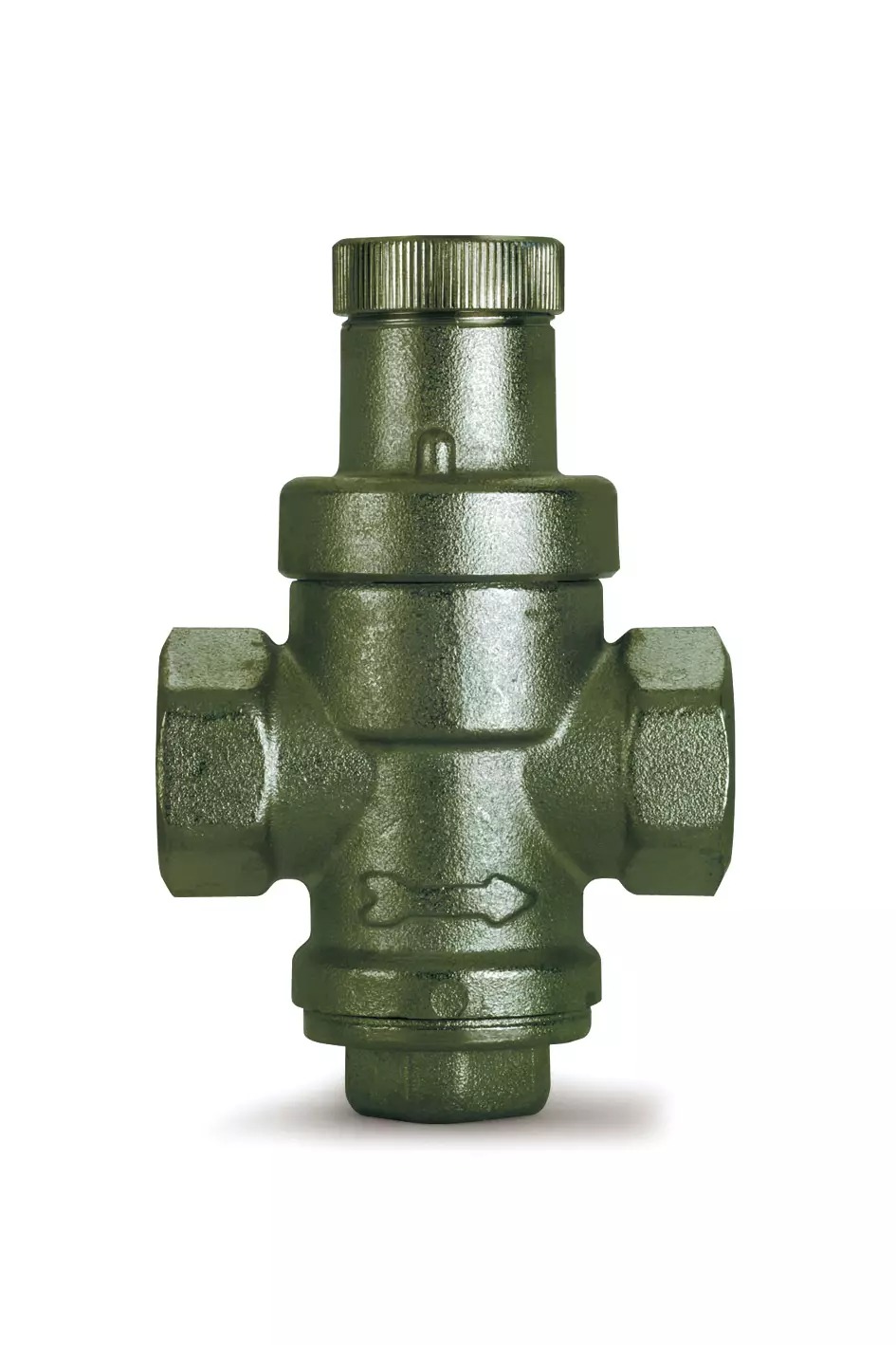

Regulační ventil tlaku - pro TV akumulační nádrže - 1/2 palce FF
Kód: I08026312Související produkty
Detailní popis produktu
Regulační ventily tlaku jsou základními komponentami v systémech teplé vody, kde je dodací tlak vyšší než bezpečný provozní rozsah zařízení v dolní části systému. Tato verze se často instaluje v domácích i komerčních systémech pro teplou vodu, aby chránila nádrže, výměníky tepla a příslušenství před přetlakem. Zajišťuje stabilní a ovladatelné tlakové úrovně, čímž snižuje riziko mechanického namáhání a předčasného poškození systému. Instalatéři pracující na centrálních topných systémech, zejména v těch, kde je zapojeno nepřímé vytápění nebo solární teplo, budou mít tento ventil vhodný díky kompaktnímu designu a spolehlivému výkonu.
Korektní instalace a výběr regulačních ventilů tlaku jsou klíčové pro efektivitu a bezpečnost systému. Ventil musí být umístěn před akumulační nádrží, obvykle v chladné vodovodní trubce. Měl by být nainstalován v místě, které umožňuje snadný přístup pro úpravu a kontrolu. Ventil musí být orientován ve správném směru, aby byl zajištěn správný průtok a funkce. Nekorektní instalace, jako je obrácení směru průtoku nebo opomenutí vyčištění systému po instalaci, může vést k nesprávnému provozu nebo poškození ventilu.
Technické parametry
| Materiál | mosaz s niklovým povlakem CW617N |
|---|---|
| Prováděcí teplota | +80 °C |
| Jmenovitý tlak | PN 15 |
| Kód | I08026312 |
| Značka | IVAR |
Instalace a připojení
Tento ventil je vybaven vnitřním FF (female fixed) závitem 1/2 palce, který se běžně používá v evropských potrubních systémech. Připojuje se přímo do chladné vodovodní trubky před nádrží. Instalatéři by měli zajistit, že potrubí je čisté a bez nečistot před montáží ventilu. Může být nainstalován tlakoměr za ventil pro sledování sníženého tlaku. Běžné chyby při instalaci zahrnují použití špatného typu závitu, nesprávné zarovnání ventilu a nedostatečné upevnění připojení, což může vést k únikům nebo kolísání tlaku.Kompatibilita a příslušenství
Tento regulační ventil tlaku je navržen pro použití s akumulačními nádržemi teplé vody a je kompatibilní se standardními potrubními systémy s vnitřním FF připojením 1/2 palce. Často se používá spolu s expanzními nádoby a bezpečnostními skupinami pro řízení tlakových změn a ochranu systému. Pro základní provoz nejsou potřeba žádné další příslušenství, ale může být přidán tlakoměr pro monitorování. Pro tuto verzi nejsou k dispozici žádné alternativní nebo související produkty.Technický pozadí pro projektanty
Tento ventil funguje tím, že snižuje vstupní tlak na přednastavenou nižší úroveň, udržuje stabilní výstupní tlak bez ohledu na kolísání dodacího tlaku. Mosazní tělo s niklovým povlakem (CW617N) poskytuje odolnost proti korozi a odolnost v prostředí teplé vody. EPDM těsnicí materiál zajistí těsné uzavření při provozních teplotách až +80°C. Ventil se integruje do systému instalací do chladné vodovodní trubky před nádrží. Doba životnosti a efektivita ventilu závisí na kvalitě instalace, čistotě vodovodního přívodu a na absenci částic, které by mohly poškodit vnitřní komponenty.Služba a provoz
Pravidelná údržba tohoto ventilu není vyžadována, pokud to není uvedeno v dokumentaci výrobce. Doporučuje se však pravidelně kontrolovat úniky, stabilitu tlaku a správné nastavení. Pokud systém zažije kolísání tlaku nebo ventil přestane udržovat nastavený tlak, měl by být prozkoumán na přítomnost zácp nebo opotřebení. V dokumentu nejsou uvedena žádná konkrétní období údržby, takže údržba by měla být prováděna podle technického listu výrobce.Nejčastější otázky
Může být tento ventil použit v solárním tepelném systému?
Ano, ventil je vhodný pro použití v solárních tepelných systémech, kde je třeba snížit tlak chladné vody před vstupem do akumulační nádrže. Je kompatibilní se systémy pracujícími při teplotách až +80°C.
Je možné manuálně nastavit tlak?
Ventil má nastavitelný rozsah tlaku od 1 do 4 bar. Nastavení lze provést manuálně pomocí poskytnutého ovládacího mechanismu. Je důležité dodržovat pokyny výrobce, aby se zabránilo přenastavení nebo poškození.
Může být ventil nainstalován ve svislé poloze?
Ano, ventil lze nainstalovat ve svislé poloze, pokud je dodržen směr průtoku podle specifikací výrobce. Ventil není citlivý na orientaci, ale musí být jasně identifikován vstup a výstup.
Jaká je maximální povolená teplota vody?
Ventil je schopen pracovat při maximální provozní teplotě +80°C. Není vhodný pro systémy s vyššími teplotami, jako jsou systémy s přímým vstřikem páry nebo výměníky tepla s vysokou teplotou.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | K zásobníkům |
|---|---|
| Hmotnost: | 0.4 kg |
| Druh výrobku: | redukce / průchodka |
| Rozměr závitu: | 1/2" |
| Typ připojení: | vnitřní závit |
| Materiál: | měď / bronz |
| Jmenovitý tlak: | PN 15 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +80 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 21:13:01 |
