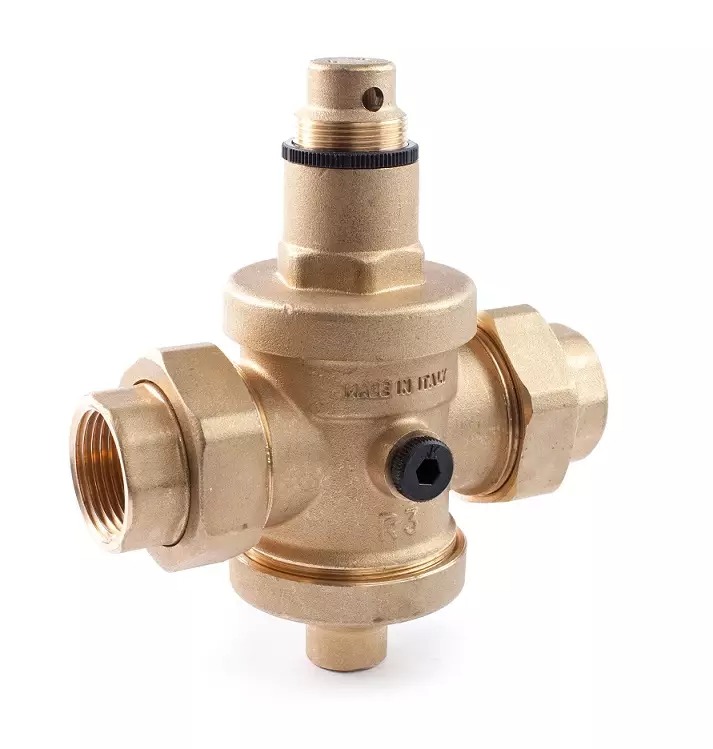

Pojistný ventil s přírubami – 2 palce FF
Kód: I08026200Související produkty
Detailní popis produktu
Pojistné ventily jsou základními komponentami v systémech, kde je potřeba regulace tlaku v dolní části systému. Tato verze se často používá v domácích a komerčních otopných systémech, stejně tak v průmyslových vodovodních linkách. Instalatéři se s těmito ventily často setkávají při práci na topných kotlech, vodních okruzech teplé a studené vody a v zavlažovacích systémech, kde je důležitá stabilita tlaku. Ventil je navržen tak, aby zvládl kolísání vstupního tlaku a udržoval konzistentní nižší tlak na výstupu.
V vícepodlažních budovách nebo rozsáhlých systémech je správa tlaku zásadní pro prevenci poškození potrubí a zajištění trvanlivosti spotřebičů. Tento ventil se často instaluje v místě vstupu do budovy nebo v rozdělovacím rozdělovači, aby efektivně ovládal úroveň tlaku. Konstrukce z mosazi CW617N poskytuje dobrý odolnost proti korozi a mechanickou pevnost, což z něj dělá vhodný produkt pro použití jak v mokrých, tak suchých systémech.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Prováděcí teplota | +85 °C |
| Jmenovitý tlak | PN 25 |
| Kód | I08026200 |
| Značka | IVAR |
Montáž a připojení
Ventil je dodáván s integrovanými přírubami pro přímou montáž do potrubního systému o průměru 2 palce FF. Před montáží by měl být systém vyčerpán a odpojen, aby se zabránilo nechtěnému průtoku. Vnitřní FF závity vyžadují čisté a suché koncové části potrubí a použití vhodného těsnícího pásu nebo těsnícího prostředku, aby se zabránilo únikům. Běžnou chybou během montáže je nesprávné utažení přírub, což může vést k únikům nebo snížení účinnosti průtoku. Po montáži by měl být ventil nastaven na požadovaný rozsah tlaku pomocí vnějšího nastavovacího mechanismu. Dočasně by měl být připojen tlakoměr k ověření přesnosti nastavení.Kompatibilita a příslušenství
Tento ventil je kompatibilní se standardními FF potrubními systémy a často se používá spolu s tlakoměry a pojistnými ventily k vytvoření kompletní jednotky pro správu tlaku. Pro plně funkční konfiguraci se doporučuje instalovat tlakoměr na vstupní straně a pojistný ventil na výstupní straně. Pro provoz nejsou potřeba žádné konkrétní příslušenství, ale mohou být potřeba další komponenty v závislosti na konfiguraci systému a místních předpisech.Technický pozadí pro projektanty
Ventil pracuje prostřednictvím pružinového membránového systému, který reaguje na změny tlaku v dolní části systému. Při zvyšování tlaku se membrána pohybuje, aby snížila otevření a tím i průtok, a udržuje tak nastavený tlak. Tělo z mosazi CW617N poskytuje dobrou tepelnou vodivost a odolnost proti korozi. Při integraci do systému je důležité zohlednit průtok a tlakovou ztrátu přes ventil, aby byla zajištěna optimální výkon. Účinnost ventilu je ovlivněna čistotou tekutiny a přítomností částic, které mohou ovlivnit pohyb membrány v průběhu času.Údržba a provoz
Pravidelná kontrola je doporučena, aby byl ventil bez nečistot a pracoval v rámci nastaveného rozsahu tlaku. Nejsou stanoveny konkrétní intervaly údržby, ale jakékoliv známky odchylky tlaku nebo úniku by měly vést k kontrole systému. Nastavovací mechanismus by měl být pravidelně testován, aby byl zajištěn jeho citlivost. Pokud ventil přestane udržovat tlak nebo ukáže známky vnitřního opotřebení, měl by být vyměněn podle pokynů výrobce.Nejčastější otázky
Může být tento ventil použit v uzavřeném otopném systému?
Ano, pokud systém pracuje v rámci teplotních a tlakových limitů ventilu. Mosaz CW617N je vhodná pro uzavřené prostředí.
Je nutné instalovat filtr před ventilem?
Filtr se doporučuje, aby zabránil pronikání částic do ventilu a narušení mechanismu membrány.
Může být ventil po montáži upraven?
Vnější nastavovací mechanismus umožňuje kalibraci na požadované tlakové nastavení po montáži.
Co se má udělat, pokud ventil neudržuje tlak správně?
Kontrola na zábraně vstupních a výstupních otvorů a inspekce membrány na opotřebení. Pokud problémy přetrvávají, doporučuje se výměna.
Doplňkové parametry
| Kategorie: | Tlakový redukční ventil - se šroubením |
|---|---|
| Hmotnost: | 2.5 kg |
| Druh výrobku: | redukce / průchodka |
| Typ připojení: | vnitřní závit |
| Materiál: | měď / bronz |
| Jmenovitý tlak: | PN 25 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +85 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 21:13:00 |
