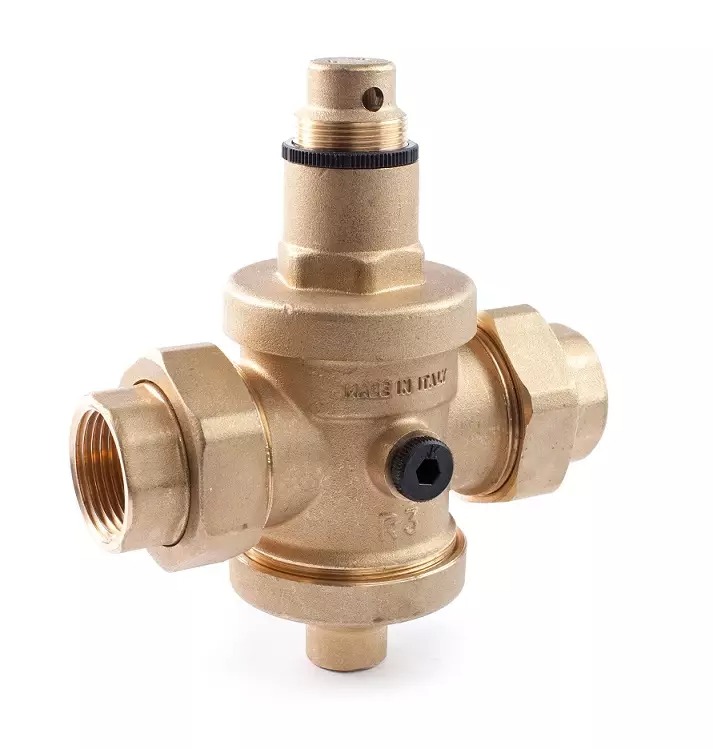

Regulační ventil tlaku - s nýtováním - 3/4 palce FF
Kód: I08026034Související produkty
Detailní popis produktu
Tento regulační ventil tlaku se běžně používá v bytových a komerčních vodovodních soustavách k udržování stabilního tlaku vodovodního systému. Je instalován v místech, kde je přívodní tlak vodovodu vyšší než požadovaný provozní tlak pro armatury, spotřebiče nebo zařízení. Ventil zajišťuje konzistentní úroveň tlaku, chrání dolní komponenty před poškozením přebytkem tlaku. Běžně se nachází v bytových potrubích, vytápěcích soustavách a průmyslových vodních okruzích, kde je regulace tlaku zásadní pro integritu a efektivitu systému.
Korektní instalace a rozměrování jsou kritické pro efektivní fungování ventilu. Ventil je navržen pro použití s pitnými i nepitnými vodními soustavami, pokud je médium kompatibilní s mosazí CW617N. Není určen pro použití s agresivními nebo chemicky ošetřenými kapalinami, pokud to není potvrzeno výrobcem v technickém listu. Horní mez provozní teploty +85 °C z něj činí vhodný pro vodní systémy s teplou vodou, včetně těch ve vytápěcích aplikacích.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Provozní teplota | +85 °C |
| Jmenovitý tlak | PN 25 |
| Kód | I08026034 |
| Značka | IVAR |
Instalace a připojení
Ventil je vybaven vnitřním závitem 3/4 palce na straně přívodu i odtoku. Před instalací by měl být systém vyrovnán a ventil prohlédnut na případné viditelné poškození. Nýtování musí být utaženo vhodným klíčem, zajišťující bezpečné a netěsné připojení. Je důležité instalovat ventil ve správné orientaci, s vyznačeným směrem průtoku na tělese. Běžné chyby instalace zahrnují nesprávné zapojení závitů, což může vést k netěsnostem, a nedodržení orientace ventilu vzhledem ke směru průtoku, což může ovlivnit regulaci tlaku a způsobit předčasný opotřebení.Kompatibilita a příslušenství
Tento regulační ventil tlaku je kompatibilní se standardními vodovodními systémy s vnitřním závitovým připojením. Běžně se používá spolu s tlakovými měřicími přístroji, uzavíracími ventily a pojistnými ventily k vytvoření kompletního systému regulace tlaku. Při instalaci zkontrolujte, že systém obsahuje způsob uzavření ventilu pro údržbu, a že dolní potrubí je správně rozměrováno, aby se minimalizovalo případné poklesy tlaku. Pro základní instalaci nejsou potřeba žádné další příslušenství, ale projektanti mohou podle potřeby aplikace zahrnout monitorovací nebo řídicí komponenty.Technický pozadí pro projektanty
Ventil funguje tím, že snižuje horní tlak na přednastavenou úroveň dolního tlaku. Při průtoku vody ventilem upravuje membrána a pružina otevření, aby udržoval požadovaný tlak. Těleso z mosazi CW617N poskytuje dobrou mechanickou pevnost a odolnost proti korozi, což z něj činí vhodný pro dlouhodobé použití ve vodních systémech. Ventil by měl být integrován do systému v místě, kde je snadno dostupný pro úpravu a údržbu. Faktory jako průtok, systémový tlak a teplota ovlivní výkon a životnost ventilu. Správné rozměrování zajistí, že ventil dokáže zvládnout požadovaný průtok bez nadměrného poklesu tlaku nebo kavitace.Údržba a provoz
Ventil vyžaduje pravidelnou kontrolu, aby byl jistý, že funguje správně. To zahrnuje kontrolování netěsností, ověření nastaveného tlaku a zajištění, že membrána je nepoškozená. V technických datech nejsou specifikovány žádné plánované intervaly údržby. Pokud ventil ukazuje známky opotřebení nebo přestane udržovat nastavený tlak, měl by být vyměněn. Před jakoukoliv údržbou by měl být systém vyrovnán. Ventil by neměl být úpravován bez předchozího pochopení požadavků systému a potenciálního dopadu na dolní komponenty.Nejčastější otázky
Může být tento ventil použit ve vodním systému s teplou vodou?
Ano, ventil je vhodný pro vodní systémy s teplou vodou s maximální provozní teplotou +85 °C.
Je ventil kompatibilní s vnitřním závitovým připojením?
Ano, ventil má vnitřní závitové připojení na straně přívodu i odtoku.
Může být rozsah tlaku nastaven mimo rozsah 0,5 až 6 bar?
Ne, ventil je navržen pouze pro nastavitelný rozsah tlaku od 0,5 do 6 bar.
Je ventil vhodný pro použití s nepitnou vodou?
Ano, pokud je médium kompatibilní s mosazí CW617N a neobsahuje agresivní nebo chemicky ošetřené látky.
Doplňkové parametry
| Kategorie: | Tlakový redukční ventil - se šroubením |
|---|---|
| Hmotnost: | 1.64 kg |
| Druh výrobku: | redukce / průchodka |
| Rozměr závitu: | 3/4" |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 25 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +85 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 21:13:00 |
