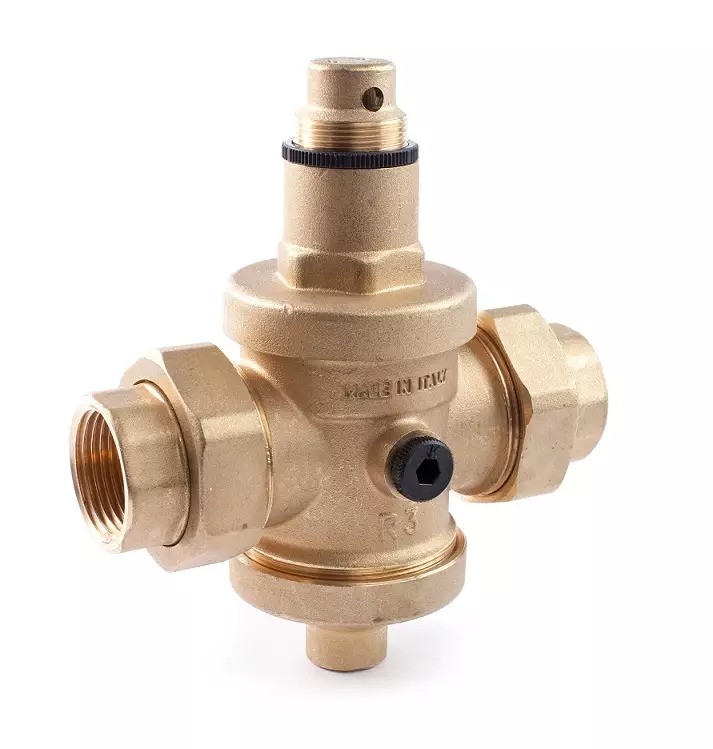

Regulační ventil tlaku - s nýtováním - 5/4 palce FF

Detailní popis produktu

Regulační ventily tlaku jsou nezbytné v systémech, kde je dodávací tlak vyšší než požadovaný provozní tlak pro komponenty v dolní části systému. To platí pro centrální topné systémy, oběhové okruhy teplé vody a průmyslové procesní linky, kde by přetlak mohl poškodit zařízení nebo snížit účinnost. Instalatéři pracující na bytových, komerčních nebo průmyslových projektech často potřebují regulovat tlak, aby zajistili bezpečný a stabilní provoz radiátorů, kotlů, tepelných výměníků a dalších citlivých komponent. Model IVAR I08026114 je navržen právě pro takové aplikace a poskytuje spolehlivou regulaci tlaku v prostředí s maximální teplotou 85 °C.

Správné vybavení a instalace regulačního ventilu jsou kritické pro výkon systému. Ventil musí být rozměrově vhodný pro zpracování průtoku a tlakových podmínek systému a materiál musí být kompatibilní s pracovním médiem a teplotou. Model IVAR I08026114 je vhodný pro systémy, kde médiem je voda nebo podobná nekoroziční tekutina a kde provozní teplota nepřesahuje stanovený limit. Konstrukce z mosazi zajišťuje mechanickou pevnost a odolnost proti opotřebení, zatímco vnitřní závitové připojení umožňuje bezpečnou a netěsnou instalaci do standardních potrubních systémů.

Technické parametry

Materiál	Mosaz CW617N
Pracovní teplota	+85 °C
Jmenovitý tlak	PN 25
Kód	I08026114
Značka	IVAR

Maximální pracovní teplota +85 °C je klíčovým faktorem pro určení vhodnosti ventilu pro danou aplikaci. Označení PN 25 znamená, že ventil vydrží jmenovitý tlak 25 bar, což je důležité pro zajištění toho, že ventil vydrží vstupní tlak bez poruchy. Rozsah nastavení od 0,5 do 6 bar umožňuje přesnou regulaci dolního tlaku, což způsobuje, že tento ventil je vhodný pro širokou škálu konfigurací systémů. Tyto parametry jsou základní pro správné rozměření a integraci do systému.

Instalace a připojení

Ventil je vybaven vnitřním závitem 5/4 palce, který je kompatibilní se standardními potrubními nýtováním stejné specifikace. Instalatéři by měli zajistit, že potrubí vstupní a výstupní strany je správně zarovnané a že ventil je nainstalován ve správném směru, s ohledem na směr průtoku uvedený na tělese. Běžnou chybou je obrácení směru průtoku, což může vést k nesprávné regulaci tlaku nebo poškození vnitřních komponent. Před utažením nýtů by měly být závity očistěny a namazány vhodným závitovým těsněním, aby se zabránilo netěsnostem a zajistilo bezpečné připojení. Po instalaci by měl být tlak postupně zvýšen na požadovanou hodnotu a systém by měl být sledován na netěsnosti nebo neobvyklé provozní chyby.

Kompatibilita a příslušenství

Model IVAR I08026114 se obvykle používá spolu s tlakovými měřicími přístroji, pojistnými ventily a uzavíracími ventily, aby vytvořil kompletní systém regulace a ochrany tlaku. Pro systémy vyžadující další bezpečnost by měl být nainstalován pojistný ventil v dolní části, aby zabránil přetlaku v případě selhání. Instalatéři by měli zvážit také potřebu filtra nebo síta v horní části ventilu, aby zabránili proniknutí částic, které by mohly poškodit vnitřní komponenty. Pro tento model není vyžadováno žádné konkrétní příslušenství, ale návrh systému by měl tyto prvky zahrnovat, aby zajistil spolehlivý provoz.

Technický pozadí pro projektanty

Model IVAR I08026114 funguje tak, že snižuje vstupní tlak na uživatelem definovaný dolní tlak. Vnitřní mechanismus se skládá z membrány a pružiny, které upravují otevření ventilu v reakci na změny dolního tlaku. Materiál mosaz CW617N poskytuje dobrou mechanickou pevnost a odolnost proti korozi, což z něj dělá vhodný prvek pro systémy založené na vodě. Ventil by měl být integrován do systému v místě, kde je snadno dostupný pro úpravu a údržbu. Doba životnosti a účinnost ventilu jsou ovlivněny pracovní teplotou, kvalitou vstupní vody a četností tlakových kolisací v systému.

Údržba a provoz

Pravidelná kontrola ventilu je doporučena, aby se zajistilo, že pokračuje v provozu v požadovaném rozmezí tlaku. Instalatéři by měli kontrolovat známky opotřebení, netěsnosti nebo zablokování vnitřních komponent a ověřit, že úprava zůstává stabilní v průběhu času. V technických datech nejsou uvedeny konkrétní intervaly údržby, ale ventil by měl být pravidelně testován tlakovým měřicím přístrojem, aby se potvrdilo, že dolní tlak zůstává v nastaveném rozmezí. Pokud ventil ukazuje známky poruchy, měl by být odstraněn z provozu a prohlédnut nebo vyměněn podle potřeby.

Nejčastější otázky

Může být model IVAR I08026114 použit v systémech s teplotou vyšší než 85 °C?
Ne, maximální pracovní teplota je specifikována jako +85 °C. Překročení tohoto limitu může způsobit deformaci nebo selhání vnitřních komponent.

Je ventil vhodný pro použití s párou nebo jinými parními médiemi?
Ne, ventil je navržen pro použití s vodou nebo podobnými nekorozičními tekutinami. Není vhodný pro páru nebo parní média.

Může být ventil nastaven na tlak nižší než 0,5 bar?
Ne, minimální nastavitelný tlak je 0,5 bar. Nastavení nižšího tlaku může vést k poškození vnitřního mechanismu.

Jaký typ závitového těsnění by měl být použit pro připojení 5/4 palce?
Měl by být použit vhodný závitový těsnicí prostředek kompatibilní s mosazí a systémy založenými na vodě. Vyhněte se použití těsnění obsahujících rozpouštědla nebo oleje, které by mohly v průběhu času degradovat materiál.
