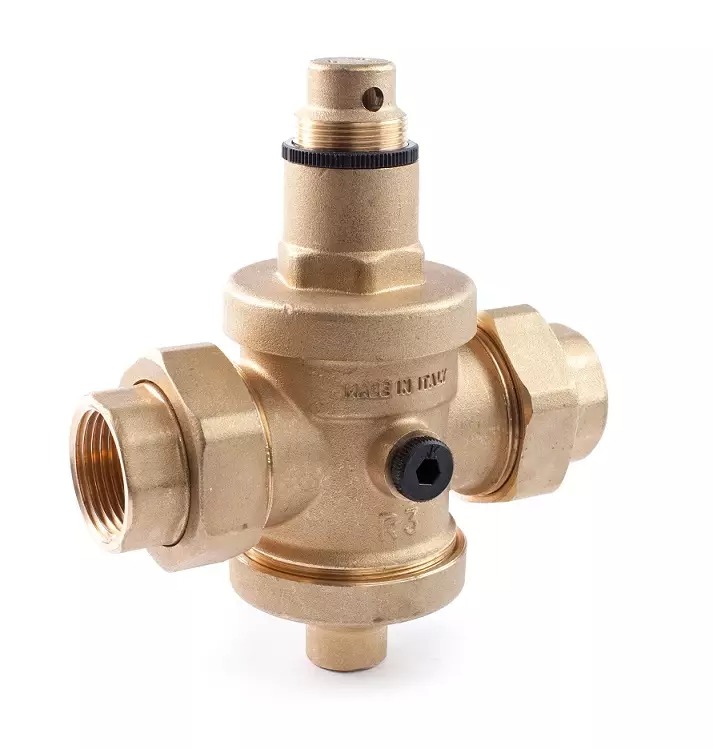

Pojistný ventil – s přípojkou – 6/4 palce FF

Detailní popis produktu

Pojistné ventily jsou základními komponenty v otopných a sanitárních systémech, kde je tlak vodovodní sítě vyšší než bezpečné provozní limity zařízení. Tato verze se často instaluje v bytových i komerčních budovách k regulaci tlaku vody v systémech teplé a studené vody i v centrálních otopných okruzích. Je zvláště vhodná pro systémy napájené vysokotlakou sítí nebo v vícepodlažních budovách, kde je třeba omezit rozdíly v tlaku. Instalatéři pracující na kotlových systémech, ohřívačích vody a oběhových smyčkách budou mít s tímto ventilem kvalitní nástroj pro udržování stabilního a bezpečného tlaku.

Korektní výběr a instalace pojistných ventilů jsou klíčové pro výkon a bezpečnost systému. Ventil musí být dimenzován tak, aby zvládl průtok systému, a umístěn tak, aby se zabránilo zpětnému průtoku nebo tlakovým nárazům. Je také důležité zajistit, že potrubí a komponenty za ventilem jsou kompatibilní s nastaveným rozsahem tlaku. Tento ventil je navržen pro integraci do systémů se vnitřními závitovými přípojkami a je vhodný pro použití s měděným nebo plastovým potrubím, pokud se použijí vhodné přípojky.

Technické parametry

Kód	I08026112
Značka	IVAR

Ventil je určen pro maximální provozní teplotu +85 °C, což ho činí vhodným pro použití v systémech teplé vody. Rozsah nastavení tlaku od 0,5 do 6 bar umožňuje jeho použití ve velkém množství aplikací, od nízkotlakých systémů po ty s vyššími požadavky. Vnitřní závitové připojení zajišťuje kompatibilitu se standardními potrubními systémy. Tyto parametry jsou základní pro určení vhodnosti ventilu pro konkrétní systém a pro zajištění správného rozměru při návrhu a instalaci.

Instalace a připojení

Ventil se instaluje mezi vodovodní přívod a dolní systém k regulaci tlaku. Má připojení se 6/4 palcovou vnitřní závitovou přípojkou, která musí být kompatibilní s vhodnými přípojkami. Před instalací by měl být systém odpojen a vyčerpán. Ventil by měl být namontován ve svislé nebo vodorovné poloze s ohledem na směr průtoku uvedený na tělese. Může být nainstalován tlakoměr za ventilem k monitorování nastaveného tlaku. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nekontrolu směru průtoku a použití nekompatibilních závitových typů. Vždy ověřte tlak a požadavky na průtok systému před konečným utažením přípojek.

Kompatibilita a příslušenství

Tento pojistný ventil je kompatibilní se standardními sanitárními a otopnými systémy, které používají vnitřní závitové přípojky. Často se používá spolu s tlakoměry, filtry a nezpětnými ventily k zajištění stability systému a zabránění zpětnému průtoku. Při instalaci zajistěte, že všechny přípojky a potrubí jsou kompatibilní s provozní teplotou a rozsahem tlaku. Další komponenty, jako izolační ventily a expanzní nádoby, mohou být také potřeba v závislosti na návrhu systému.

Technický pozadí pro projektanty

Ventil funguje tak, že snižuje vstupní tlak na nastavený dolní tlak. Používá mechanismus membrány s pružinou k udržování požadovaného tlaku. Tělo z mosazi CW617N poskytuje dobré odolnosti proti korozi a mechanickou pevnost, což ho činí vhodným pro použití ve vodních systémech. Vnitřní závitové připojení zajišťuje bezpečné a netěsné spojení při správném utažení. Ventil je navržen pro integraci do systémů s PN 25 a je vhodný pro použití s vodou o teplotě až do +85 °C. Doba životnosti a účinnost ventilu jsou ovlivněny kvalitou instalace, čistotou vody a četností tlakových kolisací v systému.

Služba a provoz

Pravidelná kontrola ventilu je doporučena k zajištění jeho správné funkce. Zkontrolujte případné netěsnosti, kolísání tlaku a opotřebení membrány. Ventil by měl být pravidelně testován tlakoměrem k potvrzení, že nastavený tlak je udržován. Pokud ventil ukazuje známky selhání nebo nestabilního provozu, měl by být vyměněn. V technických datech nejsou uvedena konkrétní období pro údržbu, ale údržba by měla být prováděna podle požadavků systému a doporučení výrobce.

Nejčastější otázky

Může být tento ventil použit ve systému teplé vody?
Ano, ventil je vhodný pro použití ve systémech teplé vody, protože je určen pro teploty až do +85 °C.

Je kompatibilní s plastovým potrubím?
Ano, pokud se použijí přípojky kompatibilní s vnitřní závit a provozní podmínky systému.

Může být tlak nastaven ručně?
Ano, ventil umožňuje ruční nastavení tlaku v rozsahu 0,5 až 6 bar pomocí nastavovacího šroubu.

Může být nainstalován ve svislé poloze?
Ano, ventil může být nainstalován ve svislé nebo vodorovné poloze, pokud se dodržuje směr průtoku uvedený na tělese.
