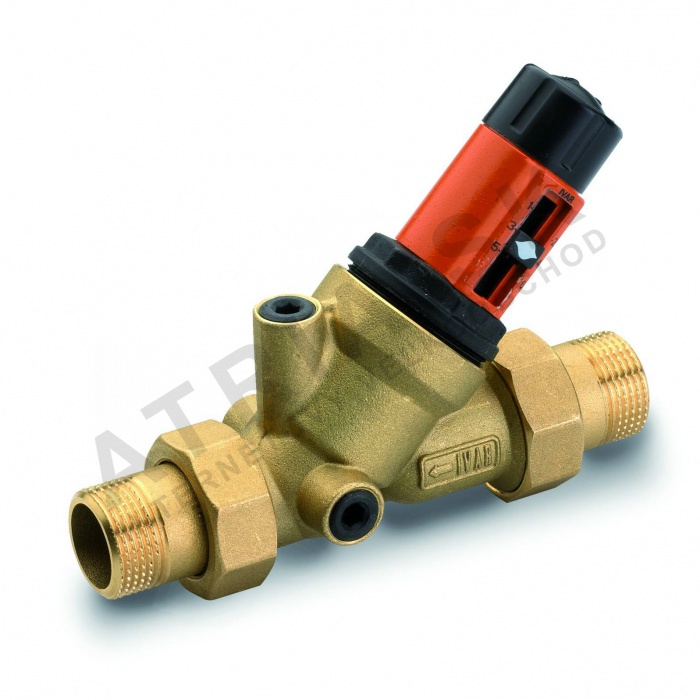

Pojistný ventil – s nýtováním a filtrem – 5/4 "MM

Detailní popis produktu

Tento pojistný ventil se běžně používá v bytových a komerčních otopných a potrubních soustavách, kde je vyžadována přesná regulace tlaku. Je obvykle instalován v systémech, kde je dodávací tlak vyšší než bezpečný provozní tlak pro komponenty níže v systému. Ventil pomáhá udržovat stabilní výstupní tlak, chrání citlivé zařízení před přetlakem. Zahrnutí filtru zajistí, že z částic je odstraněn z tekoucího proudu, což snižuje riziko zablokování a opotřebení komponent níže v systému.

Typické aplikace zahrnují systémy teplé užitkové vody, centrální otopné okruhy a průmyslové procesní linky. Ventil je vhodný pro použití s vodou a je často nalezen v systémech, kde je regulace tlaku kritická pro integritu a účinnost systému. Montéry by měli zajistit, že ventil je správně rozměrově a umístěn, aby se minimalizovalo riziko omezení průtoku a kolísání tlaku.

Technické parametry

Materiál	Měď CW602N
Provozní teplota	+70 °C
Nominální tlak	PN 25
Hmotnost	1,945 kg
Kód	509129
Značka	IVAR

Klasifikace nominálního tlaku PN 25 znamená, že ventil je vhodný pro systémy pracující do 25 bar. Maximální provozní teplota +70 °C znamená, že je vhodný pro použití v systémech teplé vody, ale ne pro páru nebo vysokoteplotní aplikace. Materiál, měď CW602N, je vybrán pro svou odolnost proti korozi a mechanickou pevnost, což z něj činí vhodný pro dlouhodobé použití ve vodních systémech.

Instalace a připojení

Ventil je připojen pomocí vnějších metrických závitů (MM) a má tři vnější závitové přípojky 1/4 palce pro připojení tlakoměrů. Během instalace je důležité zajistit, že vstupní a výstupní přípojky jsou zarovnány s proudem, jak je uvedeno na tělese ventilu. Filtrový síť by měl být umístěn před ventilem, aby se zabránilo proniknutí nečistot do systému. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedbalost při čištění potrubí před instalací a opomenutí kontrolovat těsnící plochy na poškození. Montéry by měli také ověřit, že systémový tlak je v rozsahu provozu ventilu před uvedením do provozu.

Kompatibilita a příslušenství

Tento pojistný ventil je kompatibilní se standardními otopnými a potrubními systémy, které používají metrické závitové připojení. Často se používá spolu s tlakoměry, teplotními senzory a pojistnými ventily k vytvoření kompletního systému regulace a monitorování tlaku. Pro plnou funkčnost by měly být objednány odděleně tlakoměry s vnějším závitem 1/4 palce. Související produkty zahrnují pojistné ventily a skupiny pojistných ventilů, které mohou být použity k zajištění bezpečnosti a kontroly systému.

Technický pozadí pro projektanty

Ventil funguje tak, že snižuje vyšší tlak v horní části na nižší, kontrolovaný tlak v dolní části. Vnitřní mechanismus upravuje průtok, aby udržoval nastavený tlak, i když se tlak v horní části mění. Tělo z mědi CW602N poskytuje dobrou odolnost proti korozi a opotřebení, zatímco těsnící materiál EPDM zajistí spolehlivé těsnění za různých teplotních podmínek. Filtrový síť s pórovitostí 500 µm pomáhá zabránit proniknutí nečistot do systému. Výkon ventilu je ovlivněn kvalitou vstupní kapaliny, průtokem systému a stabilitou tlaku v horní části. Správné rozměrování je zásadní, aby byl ventil schopen zvládnout požadovaný průtok bez nadměrného poklesu tlaku.

Služba a provoz

Pravidelná kontrola filtru je doporučena, aby byl zajištěn bez zablokování. Těsnící plochy by měly být kontrolovány na známky opotřebení nebo poškození a ventil by měl být pravidelně testován, aby bylo potvrzeno, že udržuje nastavený tlak. V technických datech nejsou uvedeny konkrétní intervaly údržby, ale údržba by měla být prováděna jako součást pravidelných kontrol systému. Pokud ventil ukazuje známky sníženého výkonu nebo úniku, měl by být odstraněn a prohlédnut na vnitřní poškození nebo znečištění.

Nejčastější otázky

Může být tento ventil použit v systému teplé užitkové vody?
Ano, ventil je vhodný pro systémy teplé užitkové vody s maximální provozní teplotou +70 °C a nominálním tlakem PN 25.

Je filtr odstranitelný pro údržbu?
Filtr je integrován do ventilu a není navržen pro odstranění nebo údržbu. Pokud je zablokován, měl by být ventil vyměněn.

Může být ventil nastaven na různé tlakové hodnoty?
Ano, ventil má nastavitelný rozsah tlaku 1,5 až 6 bar, což umožňuje nastavit požadovaný tlak v dolní části.

Může být ventil použit s tlakoměrem?
Ano, ventil má tři vnější závitové přípojky 1/4 palce pro připojení tlakoměrů, což umožňuje monitorování tlaku v horní části, dolní části a rozdílového tlaku.
