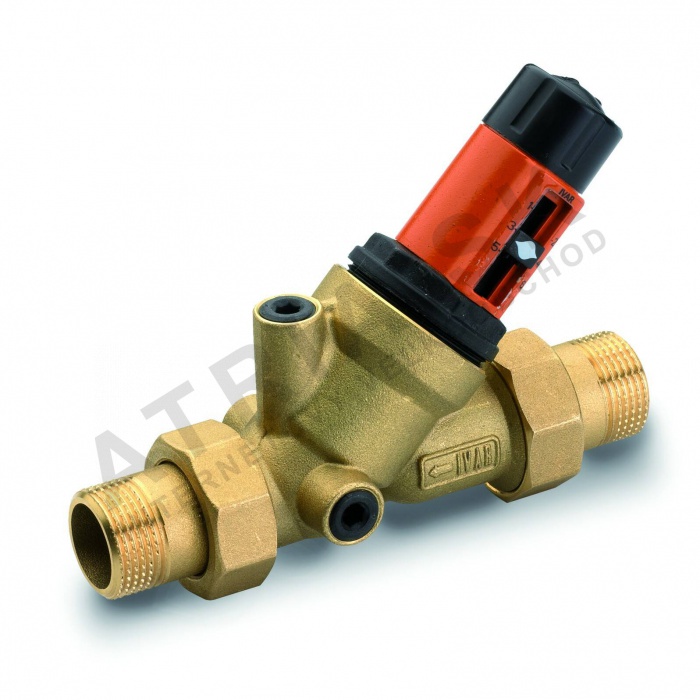

Regulační ventil tlaku - s nýtováním a filtračním sítím - 6/4 "MM

Detailní popis produktu

Regulační ventily tlaku jsou základními komponenty v systémech, kde je třeba udržovat tlak za ventilem na nižší úrovni než je vstupní tlak. Tato verze se často používá v bytových a komerčních topných, potrubních a zavlažovacích systémech. Instalatéři často setkávají s touto formou ventilu v aplikacích, kde kolísající vstupní tlak by mohl poškodit zařízení nebo ovlivnit výkon systému. Zahrnutí filtračního sítí zajišťuje, že nečistoty neproniknou do mechanismu ventilu, čímž se snižuje riziko zablokování a zaručuje se konzistentní provoz v průběhu času.

Vanu je navrženo pro použití v systémech, kde pracovní teplota nepřesahuje +70 °C. Je vhodné pro montáž jak v nových, tak v stávajících systémech, zejména tam, kde je třeba regulace tlaku pro radiátory, kotle nebo jiné tlakově citlivé komponenty. Tři 1/4" vnější závity umožňují připojení tlakoměru, což umožňuje reálné sledování sníženého tlaku. Vana je dodávána v balení osmi kusů, což je vhodné pro velké objemy montážních prací.

Technické parametry

Materiál	Mosaz CW602N
Pracovní teplota	+70 °C
Jmenovitý tlak	PN 25
Hmotnost	2,25 kg
Kód	509130
Značka	IVAR

Mez pracovní teploty +70 °C je klíčová pro zajištění integrity těsnícího materiálu EPDM, který je vhodný pro topné a teplé vodní aplikace. Označení PN 25 znamená, že ventil je navržen pro zvládnutí maximálního vstupního tlaku 25 bar, což ho činí vhodným pro systémy s vysokým tlakem vodovodní sítě. Mosaz CW602N poskytuje dobré odolnosti proti korozi a mechanickou pevnost, což zajišťuje dlouhodobou spolehlivost v širokém rozsahu prostředí. Filtrační síto s mřížkou 500 µm je efektivní při zachytávání větších částic, čímž se snižuje potřeba časté údržby.

Montáž a připojení

Vanu má vnější metrické závity pro připojení k potrubí systému. Instalatéři by měli zajistit, že vstupní a výstupní otvory jsou správně zarovnány s proudem, jak je uvedeno na těle ventilu. Tři 1/4" vnější závity jsou určeny pro připojení tlakoměru a by měly být nainstalovány v místě, které umožňuje snadný přístup při kompletování a pravidelných kontrolech. Před montáží by měl být systém vyrovnán a ventil prohlédnut na případné viditelné poškození. Běžnou chybou je nesprávná orientace ventilu, což může vést k nesprávné regulaci tlaku nebo předčasnému poškození. Je také důležité zajistit, že filtrační síto není vynecháno nebo odstraněno, protože to může vést ke zvýšenému opotřebení vnitřních komponent.

Kompatibilita a příslušenství

Tento regulační ventil tlaku je kompatibilní se standardními měděnými nebo ocelovými potrubními systémy, které používají metrické závity. Často se používá spolu s tlakoměry, pojistnými ventily a uzavíracími ventily, aby vytvořily kompletní systém regulace a bezpečnosti tlaku. Při instalaci se doporučuje objednat tlakoměry s 1/4" vnějším závitem zvlášť, aby bylo možné přesně monitorovat snížený tlak. K ventilu nejsou zahrnuta žádná další příslušenství, proto by měli instalatéři ověřit, že všechny potřebné komponenty jsou k dispozici, než začnou s montáží.

Technický pozadí pro projektanty

Vanu funguje tak, že snižuje vyšší vstupní tlak na nižší, stabilní výstupní tlak. Vnitřní membrána reaguje na změny výstupního tlaku, což umožňuje upravit otevření ventilu a udržet nastavený tlak. Mosazné tělo CW602N poskytuje dobrou tepelnou vodivost a odolnost proti korozi, což ho činí vhodným pro použití v systémech s teplou i studenou vodou. Těsnící materiál EPDM je kompatibilní s širokou škálou kapalin a odolává přetvoření a degradaci při vyšších teplotách. Filtrační síto je integrováno do vstupního otvoru a pomáhá zabránit proniknutí nečistot dovnitř ventilu, což může ovlivnit přesnost regulace tlaku a vést ke zvýšenému opotřebení vnitřních komponent. Vanu je navrženo pro integraci do uzavřených systémů, kde je stabilita tlaku kritická pro výkon zařízení za ventilu.

Údržba a provoz

Pravidelná údržba by měla zahrnovat vizuální kontrolu těla ventilu a připojení na známky úniku nebo koroze. Filtrační síto by mělo být pravidelně kontrolováno na případné zablokování a případně vyčištěno. V technických datech nejsou uvedena konkrétní intervaly údržby, ale doporučuje se provádět kontrolu ventilu během údržby systému nebo v případě zaznamenání změny v regulaci tlaku. Vanu by měl být vyměněn, pokud membrána ukazuje známky opotřebení nebo pokud nastavení tlaku nelze upravit na požadovanou úroveň. Těsnící materiál EPDM je citlivý na dlouhodobé vystavení teplotám nad +70 °C, proto by ventil neměl být používán v systémech, kde je tato mez překročena.

Nejčastější otázky

Je možné odstranit filtrační síto pro čištění?
Filtrační síto je integrovanou částí ventilu a není navrženo k odstranění. Čištění by mělo být prováděno na místě pomocí měkkého hřebíčku nebo stlačeného vzduchu.

Je tento ventil vhodný pro použití v uzavřeném topném systému?
Ano, ventil je vhodný pro použití v uzavřených systémech pracujících do +70 °C a s maximálním vstupním tlakem 25 bar.

Je možné připojit tlakoměr přímo k ventilu?
Ano, ventil má tři 1/4" vnější závity pro připojení tlakoměru. Tlakoměr by měl být nainstalován v místě, které umožňuje snadný přístup během provozu.

Jaká je maximální pracovní teplota ventilu?
Vanu je určen pro provoz do +70 °C, při vyšších teplotách může dojít ke degradaci těsnícího materiálu EPDM a ovlivnit tak výkon.
