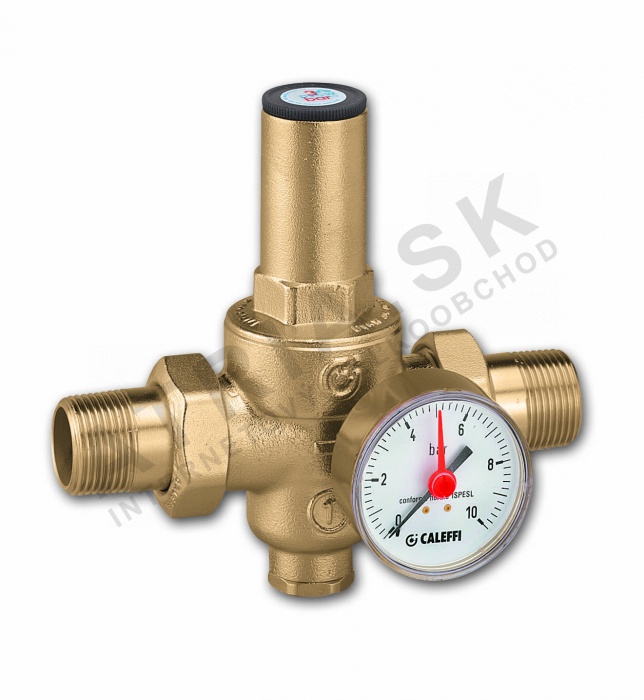

Snížení tlaku ventil - s nýtováním a tlakovým měřítkem - 1/2 palce MM
Kód: 536041Související produkty
Detailní popis produktu
Tento snížení tlaku ventil se často používá v domácích a komerčních otopných a potrubních systémech, kde je stabilní dolní proud tlaku zásadní. Instalatéři a technici ho běžně potkávají v domácích teplé a studené vodních liniích, centrálních otopných obvodech a malých zavlažovacích systémech. Jednotka je navržena tak, aby se snadno integrovala do stávající potrubní infrastruktury, zaručuje konzistentní výkon i za kolísavých dodacích podmínek. Její kompaktní design umožňuje instalaci v úzkých prostorách, jako jsou pod kuchyňskými dříkami, v mechanických místnostech nebo v rámci servisních panelů.
Zařízení je zvláště užitečné v systémech, kde je síťový tlak nad bezpečnou hladinou pro dolní proudové komponenty. Pomáhá zabránit poškození armatur, spotřebičů a potrubí udržováním nastaveného rozsahu tlaku. Vestavěný tlakový měřič poskytuje reálné monitorování regulovaného tlaku, což podporuje přesné diagnostikování a úpravy systému během komise nebo údržby.
Technické parametry
| Materiál | Mosaz CW753N |
|---|---|
| Provozní teplota | +80 °C |
| Jmenovitý tlak | PN 25 |
| EAN | 8016615014723 |
| Hmotnost | 1,142 kg |
| Kód | 536041 |
| Značka | IVAR |
PN 25 znamená, že ventil může zvládnout jmenovitý tlak až do 25 bar, což je vhodné pro většinu domácích a lehkých komerčních aplikací. Maximální provozní teplota +80°C z něj dělá kompatibilní s teplou vodou, včetně systémů s tepelnými zdroji jako jsou kotle nebo solární panely. Mosaz CW753N materiál nabízí dobrý odolnost proti korozi a opotřebení, což z něj dělá vhodný pro dlouhodobé použití ve vodních systémech.
Instalace a připojení
Instalace vyžaduje přímý úsek potrubí před a za ventilem, aby byly zajištěny správné tokové dynamiky. Ventil se připojuje externími metrickými závity (1/2 palce), které musí být vyčisti a utěsnit vhodným závitovým těsnícím prostředkem nebo PTFE páskou. Nýtování zahrnuje sjednocenou matici pro snazší demontáž během údržby. Před utažením připojení ověřte, že všechny komponenty jsou zarovnané a bez nečistot. Běžnou chybou je přetížení sjednocené matice, což může poškodit těsnící povrchy nebo zkroucit tělo ventilu.
Po instalaci by měl být tlak pomalu zvyšován, přičemž se kontrolovaly netěsnosti kolem závitů a sjednoceného spojení. Tlakový měřič musí být čten za stálých podmínek, aby bylo potvrzeno, že nastavený bod je v požadovaném rozsahu. Pokud je dolní proud tlaku nestabilní, lze otočit regulační šroub po směru hodinových ručiček pro zvýšení nebo proti směru hodinových ručiček pro snížení výstupního tlaku. Vždy postupujte podle pokynů výrobce pro nastavení rozsahu tlaku.
Kompatibilita a příslušenství
Tento ventil je určen pro použití s běžnými měděnými nebo ocelovými potrubími ve vodních systémech. U nekovových potrubí zkontrolujte kompatibilitu závitů s příslušenstvím systému. Při instalaci do uzavřeného oběhu by měl být doplněn pojistným tlakovým ventilem, aby se zabránilo přetlakovým situacím. Žádné další příslušenství není součástí jednotky, takže všechny doplňkové komponenty, jako izolační ventily nebo sjednocené spojení, musí být zakoupeny zvlášť.
Technický pozadí pro projektanty
Snížení tlaku ventil funguje pomocí membránového mechanismu, který reaguje na změny dolního proudového tlaku. Jakmile se vstupní tlak zvyšuje, membrána se pohybuje, aby upravila sedlo ventilu, omezila tok, dokud není dosaženo požadovaného tlaku. Mosazné tělo CW753N poskytuje dobrou mechanickou sílu a tepelnou vodivost, zatímco NBR těsnící materiál zajišťuje flexibilitu a odolnost v vodních prostředích. Ventil se dobře integruje jak do gravitačních, tak do čerpacích systémů, pokud vstupní tlak nepřekročí limit PN 25. Dlouhodobá efektivita závisí na udržování čisté vody a vyhýbání se usazování částic, které by mohly ovlivnit pohyb membrány.
Údržba a provoz
Doporučuje se pravidelná inspekce, aby bylo zajištěno, že ventil zůstává bez usazenin nebo minerálních usazenin, které by mohly ovlivnit jeho provoz. Tlakový měřič by měl být vizuálně kontrolován na přítomnost trhlin nebo známek opotřebení. Pokud se dolní proud tlaku stane nestabilní nebo nekonzistentní, ventil může vyžadovat čištění nebo kalibraci. V dokumentaci produktu nejsou specifikovány plánované intervaly údržby; však doporučuje se provádět kontroly výkonu během pravidelné údržby systému.
Nejčastější otázky
Může být ventil použit v systému recirkulace teplé vody?
Ano, maximální provozní teplota +80°C z něj dělá vhodný pro systémy teplé vody, včetně recirkulačních smyček.
Je možné upravit rozsah tlaku mimo 0,5 až 6 bar?
Ne, ventil je továrně nastaven k provozu v tomto rozsahu a nemůže být upraven mimo tyto limity.
Může být tlakový měřič nahrazen zvlášť?
Ano, měřič je samostatnou komponentou a může být odstraněn a nahrazen, pokud je poškozený nebo nepřesný.
Jaký typ závitů se používá pro připojení?
Ventil používá externí metrické závity pro vstupní i výstupní připojení, kompatibilní se standardními metrickými potrubními systémy.
Doplňkové parametry
| Kategorie: | Redukční ventily a bezpečnostní skupiny |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1.142 kg |
| EAN: | 8016615014723 |
| Druh výrobku: | redukce / průchodka |
| Rozměr závitu: | 1/2" |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 25 |
| Materiál: | mosaz CW753N |
| Provozní teplota: | +80 °C |
| Posledná aktuálizacia ceny: | 03.01.2025 10:26:20 |
