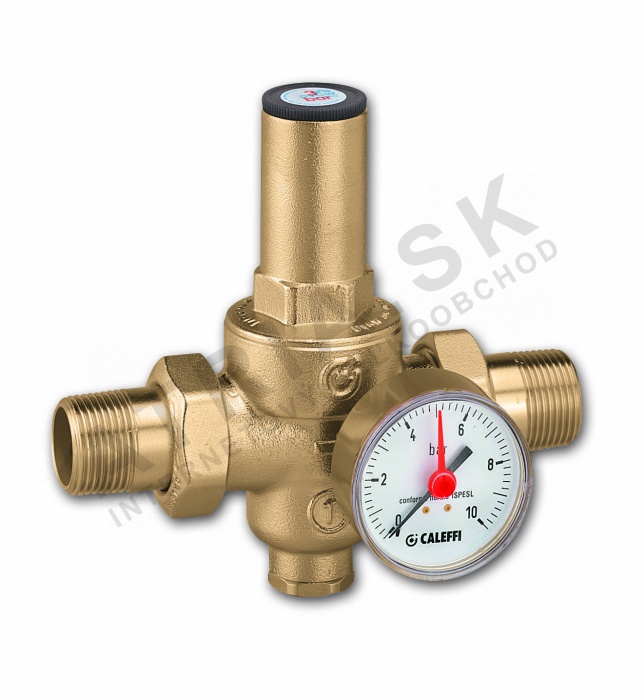

Snížení tlaku - s přípojkou a manometrem - 1 palce

Detailní popis produktu

Tento ventil pro snížení tlaku se běžně používá v obytných i komerčních budovách pro domácí vodovodní systémy a centrální otopné okruhy. Zajišťuje stabilní tlak v níže proudící části systému tím, že omezuje vstupní tlak na nastavenou úroveň. Vestavěný manometr umožňuje reálné sledování stavu systému. Instalatéři často setkávají s tímto zařízením v primárních distribučních liniích, kde je regulace tlaku potřeba k ochraně níže proudících komponent, jako jsou radiátory, kotle a armatury.

Ventil je vhodný pro aplikace, kde vstupní tlak přesahuje bezpečný provozní rozsah níže proudícího zařízení. Často se instaluje po hlavním uzavíracím ventilu a před roztažné nádoby nebo oběhová čerpadla. Vnější závitové připojení zjednodušuje integraci do stávajících potrubních systémů. Kompaktní design a odolná konstrukce z něj dělají ideální volbu pro nové instalace i modernizace starších systémů.

Technické parametry

Instalace a připojení

Před instalací zkontrolujte, že systémový tlak nepřesahuje maximální vstupní tlak ventilu. Ventil má vnější metrické závity pro bezpečné připojení potrubí. Ujistěte se, že směr průtoku je správný, protože ventil je směrový a musí být instalován podle označeného směru průtoku.

• Použijte izolační pásku nebo závitový těsnicí prostředek na všech závitových připojeních, aby se zabránilo únikům.
• Nasazení ventilu vertikálně na místě přístupném pro údržbu a kontrolu.
• Zkontrolujte správné zarovnání s sousedními komponenty, aby se zabránilo zatížení těla ventilu.
• Vyhněte se přetížení přípojek, které může poškodit těsnicí plochy nebo vnitřní komponenty.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními měděnými nebo ocelovými potrubními systémy s metrickými závitovými připojeními. Často se používá společně s roztažnými nádobami, pojistnými ventily a oběhovými čerpadly. Při instalaci do kompletního regulace tlaku skupiny zkontrolujte, že do systémového návrhu jsou zahrnuty další komponenty, jako jsou pojistné ventily a filtry.

Technický pozadí pro projektanty

Ventil pracuje prostřednictvím pružinového membránového mechanismu, který upravuje otevření v reakci na změny tlaku v níže proudící části systému. Těleso z mosazi CW753N poskytuje dobrou tepelnou vodivost a konstrukční pevnost za běžných provozních podmínek. Těsnicí materiál NBR je odolný vůči vodě a běžným hydraulickým kapalinám, ale může se poškodit při vystavení agresivním chemikáliím nebo olejům. Pro optimální výkon by měl být ventil instalován v stabilním prostředí bez vibrací a přílišných teplotních kolisací.

Údržba a provoz

Doporučuje se pravidelné vizuální kontroly pro kontrolu známek koroze, úniků nebo opotřebení těla a přípojek. Manometr by měl být ověřen jeho přesností pomocí kalibrovaného referenčního měřidla. Pokud se objeví neobvyklé tlakové hodnoty, vyšetřete potenciální zácpy nebo poruchy v horní nebo níže proudící části systému. V technické dokumentaci nejsou uvedeny pravidelné intervaly údržby, ale jakákoli porucha by měla vyvolat okamžitou kontrolu nebo výměnu.

Nejčastější otázky

Může být tento ventil použit v uzavřeném otopném systému?
Ano, pokud systémová teplota nepřesahuje +80 °C a tlak zůstává v rámci PN 25.

Je tento ventil vhodný pro potažené vodní aplikace?
Ano, těleso z mosazi CW753N a těsnicí materiál NBR jsou kompatibilní s potaženými vodními normami.

Může být nastavení tlaku upraveno po instalaci?
Ano, ventil obsahuje mechanismus pro jemné ladění tlaku v níže proudící části systému.

Jaká je doporučená orientace při instalaci?
Ventil musí být instalován vertikálně s výkresovým směrem ukazujícím směr proudění média, aby byl zajištěn správný provoz.
