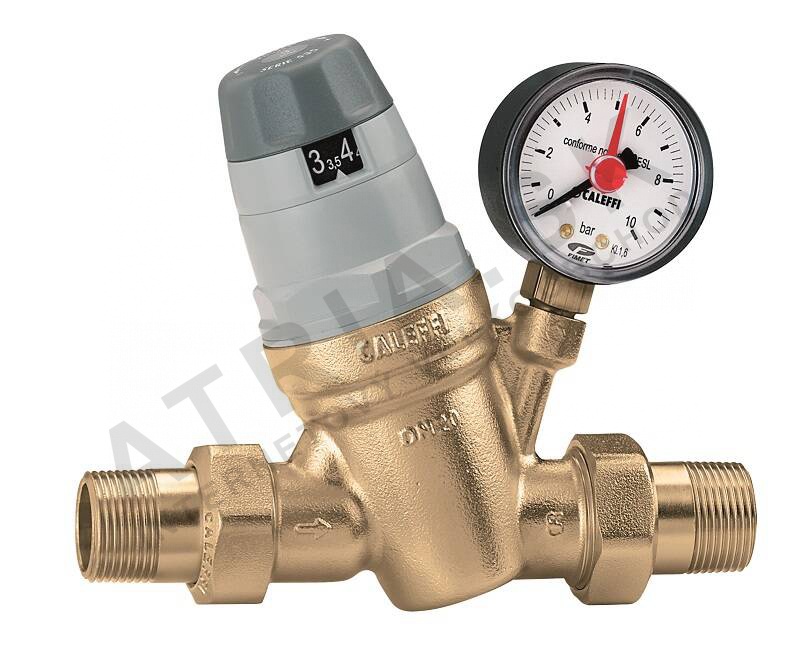

Regulační ventil tlaku - s nýtováním a manometrem - 1 palce MM

Detailní popis produktu

Regulační ventily tlaku jsou zásadní v vodovodních systémech, kde je tlak v rozvodné síti vyšší než bezpečný provozní rozsah komponent níže v systému. Tato verze se často používá v bytových, komerčních a lehce průmyslových aplikacích k regulaci tlaku v bytových vodovodních liniích, topných okruzích a zavlažovacích systémech. Je zvláště vhodná pro instalace, kde je stabilita tlaku kritická pro trvanlivost armatur a spotřebičů. Zahrnutí manometru umožňuje reálné sledování výstupního tlaku, což zajišťuje přesné nastavení a výkon systému.

Korektní výběr regulačních ventilů tlaku závisí na požadavcích systému, jako je vstupní tlak, průtok a typ média. Tato verze je navržena pro použití s pitnými i nepitnými vodovodními systémy a její mosazná konstrukce zajišťuje odolnost proti korozi a mechanickému stresu. Nastavitelný rozsah a manometr z ní dělají vhodný prvek pro systémy vyžadující přesnou kontrolu tlaku.

Technické parametry

Materiál	Mosaz CW602N
Prováděcí teplota	+40 °C
Jmenovitý tlak	PN 25
EAN	8016615063899
Hmotnost	1,302 kg
Kód	535061
Značka	IVAR

Jmenovitá klasifikace PN25 znamená, že ventil je vhodný pro systémy s maximálním pracovním tlakem 25 bar. Mez provozní teploty +40 °C znamená, že je vhodný pro aplikace s chladnou vodou a systémy, kde teplota nepřekročí tuto mez. Materiál, mosaz CW602N, je běžnou slitinou pro komponenty vodovodních systémů díky své odolnosti a odolnosti opotřebení. Tyto parametry jsou zásadní pro zajištění kompatibility s existujícími potrubími a pro určení vhodnosti ventilu pro konkrétní instalaci.

Montáž a připojení

Ventil je navržen pro montáž do vodovodních linek, kde je potřeba snížení tlaku. Má vnější metrické závity pro připojení k přívodnímu a výstupnímu potrubí. Nýtování zahrnuje sjednocení pro snadnou montáž a budoucí údržbu. Montéři by měli zajistit, že vstupní a výstupní porty jsou správně zarovnány s směrem průtoku uvedeným na tělese ventilu. Běžnou chybou je obrácení směru průtoku, což může vést k nesprávnému provozu nebo poškození. Manometr by měl být zkontrolován pro správnou orientaci a pevné upevnění, aby zajistil přesné měření. Před montáží by měl být systém odpojen a vyprázdněn, aby se zabránilo vniknutí vody během připojení.

Kompatibilita a příslušenství

Tento regulační ventil tlaku je kompatibilní se standardními vodovodními systémy s metrickými závitovými připojeními. Často se používá spolu s uzavíracími ventily, tlakovými nádržemi a expanzními nádržemi v bytových a průmyslových vodovodních systémech. V běžném balení nejsou zahrnuta žádná další příslušenství. Pro kompletní integraci systému mohou montéři muset objednat uzavírací ventily, sjednocení nebo pojistné ventily zvlášť. Ventil není navržen pro použití s párou nebo vysokoteplotními médiemi.

Technický pozadí pro projektanty

Pracovní princip tohoto ventilu je založen na membránovém mechanismu, který upravuje otevření v reakci na nastavený tlak. Těsnicí materiál NBR poskytuje pružné a odolné těsnění proti sedlu ventilu. Mosazné tělo zajišťuje konstrukční pevnost a odolnost proti korozi ve vodních prostředích. Integrace manometru umožňuje reálné sledování sníženého tlaku, což je zásadní pro udržování výkonu systému. Doba životnosti ventilu je ovlivněna kvalitou vody, četností tlakových kolisbí a přesností počátečního nastavení. Správná montáž a pravidelná kontrola jsou klíčové pro udržování účinnosti a prevenci úniků nebo selhání.

Údržba a provoz

Ventil vyžaduje minimální údržbu, ale by měl být pravidelně kontrolován na známky opotřebení, úniků nebo zácp. Manometr by měl být zkontrolován na přesnost a v případě známek nepřesnosti nebo poškození by měl být vyměněn. Těsnicí materiál se může v průběhu času degradovat, zejména v systémech s vysokým obsahem minerálů nebo častými tlakovými nárazy. Pokud ventil ukazuje známky sníženého výkonu, jako je nesrovnatelný výstupní tlak, měl by být odpojen a prozkoumán na vnitřní poškození. V technických datech nejsou uvedena konkrétní intervaly údržby, ale pravidelné vizuální a funkční kontroly jsou doporučovány jako součást běžné údržby systému.

Nejčastější otázky

Může být tento ventil použit v systému s teplou vodou?
Ne, mez provozní teploty +40 °C z něj dělá nevhodný pro aplikace s teplou vodou. Bude potřeba model s vyšší mezí teploty.

Je manometr nastavitelný?
Ne, manometr je pevný a poskytuje výstupní tlak. Nastavení sníženého tlaku se provádí přes tělo ventilu, ne přes manometr sám.

Může být tento ventil nainstalován svisle?
Ano, ventil může být nainstalován buď vodorovně nebo svisle, pokud je zachován směr průtoku uvedený na tělese.

Jaký je maximální vstupní tlak pro tuto verzi?
Jmenovitá klasifikace PN25 znamená, že ventil je vhodný pro systémy s maximálním pracovním tlakem 25 bar.
