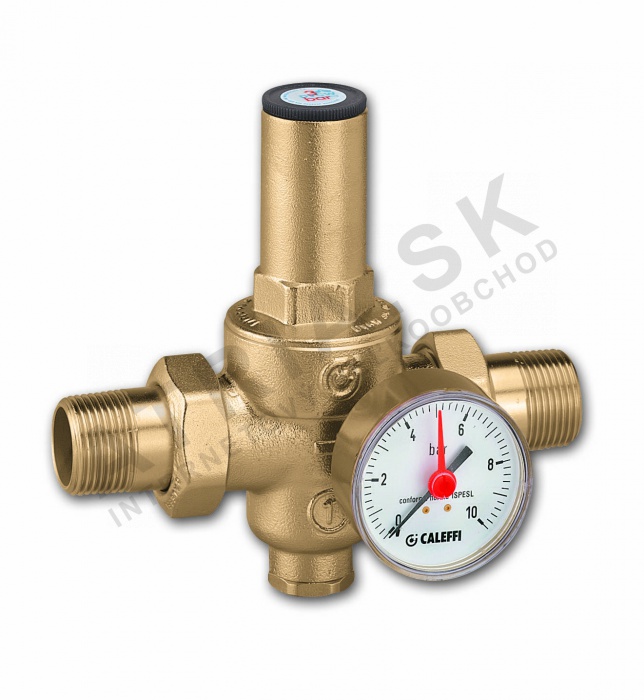

Regulační ventil tlaku - s nýtováním a tlakoměrem - 3/4 palce MM

Detailní popis produktu

Tento regulační ventil tlaku se běžně používá v bytových a komerčních vodovodních systémech k regulaci a udržování konzistentního tlaku v dolní části. Je vhodný pro instalaci v topných systémech, bytových vodních okruzích a průmyslových aplikacích, kde je požadována stabilní regulace tlaku. Zařízení je navrženo pro použití s chladnou i teplou vodou, což zajišťuje spolehlivý provoz v prostředích s kolísajícím vstupním tlakem. Montéři často používají tento model spolu s bezpečnostními skupinami a expanzními nádoby, aby chránili komponenty v dolní části před tlakovými nárazy a přetlakem.

Typické scénáře instalace zahrnují novostavby, modernizace systémů a údržbu potrubních a topných systémů. Ventil se často nachází v centrálních topných systémech, kde pomáhá snížit tlak vodovodu na bezpečnou úroveň pro radiátory, kotle a jiné citlivé zařízení. Jeho kompaktní design a vestavěný tlakoměr z něj dělají ideální volbu pro instalace, kde je omezeno místo a vyžadováno monitorování tlaku v reálném čase.

Technické parametry

Materiál	Mosaz CW753N
Provozní teplota	+80 °C
Jmenovitý tlak	PN 25
EAN	8016615014761
Hmotnost	1,716 kg
Kód	536051
Značka	IVAR

Omezení provozní teploty +80 °C znamená, že tento ventil je vhodný pro systémy s teplou vodou, ale ne pro páru nebo vysokoteplotní aplikace. Označení PN 25 znamená, že může zvládnout jmenovitý tlak až 25 bar, což ho činí vhodným pro systémy s vysokým vstupním tlakem. Tělo z mosazi CW753N poskytuje dobrý odolnost proti korozi a mechanickou pevnost, zatímco těsnící materiál NBR je kompatibilní s vodou a odolný proti středním teplotám. Tyto parametry jsou zásadní pro správné rozměření a výběr v souladu s hydraulickými a tepelnými požadavky systému.

Instalace a připojení

Ventil je připojen pomocí vnějších metrických závitů (MM) na obou stranách – vstupní i výstupní. Montéři by měli zajistit, že rozměr připojení 3/4 palce odpovídá stávajícímu potrubnímu systému. Před instalací by měl být systém vyrovnán a ventil zkontrolován na viditelné poškození. Tlakoměr by měl být nainstalován v místě, které je snadno dostupné pro monitorování. Běžnou chybou je nesprávná orientace ventilu, což může vést k nesprávné regulaci tlaku. Je také důležité ověřit, zda komponenty v dolní části systému jsou kompatibilní s nastaveným sníženým tlakem, aby se zabránilo nedostatečnému výkonu nebo poškození.

Kompatibilita a příslušenství

Tento regulační ventil tlaku je kompatibilní se standardními měděnými a plastovými potrubními systémy, které používají metrické závitové připojení. Často se používá spolu s expanzními nádoby, bezpečnostními ventily a tlakovými spínači k vytvoření kompletního systému regulace tlaku a bezpečnosti. Při instalaci může být nutné objednat další komponenty, jako jsou nýtování, potrubní nýtování a montážní závěsy v závislosti na konfiguraci systému. Pro tento model nejsou uvedeny žádné konkrétní související produkty.

Technický pozadí pro projektanty

Ventil funguje tím, že snižuje vstupní tlak na přednastavenou úroveň pomocí mechanismu membrány s pružinou. Tlakoměr poskytuje vizuální indikaci tlaku v dolní části, což umožňuje monitorování a úpravu v reálném čase. Tělo z mosazi CW753N je vybráno pro svou odolnost a odolnost proti korozi ve vodních systémech. Těsnící materiál NBR zajišťuje těsné těsnění za normálních provozních podmínek. Ventil by měl být integrován do systému v místě, kde je vstupní tlak nejvyšší, typicky v místě vstupu do budovy. Dlouhodobý výkon je ovlivněn kvalitou vodního zásobování, četností tlakových kolisání a přesností počátečního nastavení tlaku.

Údržba a provoz

Pravidelná kontrola tlakoměru a těla ventilu je doporučena, aby byl zajištěn pokračující výkon. V produktových datech nejsou uvedena žádná konkrétní období údržby. Pokud se tlak v dolní části liší od nastavené hodnoty, měl by být ventil zkontrolován na opotřebení nebo zablokování. Těsnící materiál NBR se může v průběhu času degradovat kvůli vystavení vodě a teplotním změnám, a proto by měl být vyměněn, pokud je zjištěn únik. Před jakoukoliv údržbou by měl být ventil odpojen od systému pomocí uzavíracích ventilů.

Nejčastější otázky

Může být IVAR 536051 použit v systému s teplou vodou?
Ano, ventil je vhodný pro systémy s teplou vodou s maximální provozní teplotou +80 °C.

Jaký je maximální tlak, který tento ventil může zvládnout?
Ventil má jmenovitý tlak PN 25, což znamená, že může zvládnout až 25 bar tlaku.

Je možné upravit tlakoměr?
Ne, tlakoměr je pevný a poskytuje vizuální indikaci tlaku v dolní části.

Může být tento ventil použit s plastovými potrubními systémy?
Ano, ventil je kompatibilní s plastovými potrubními systémy, které používají metrické závitové připojení.
