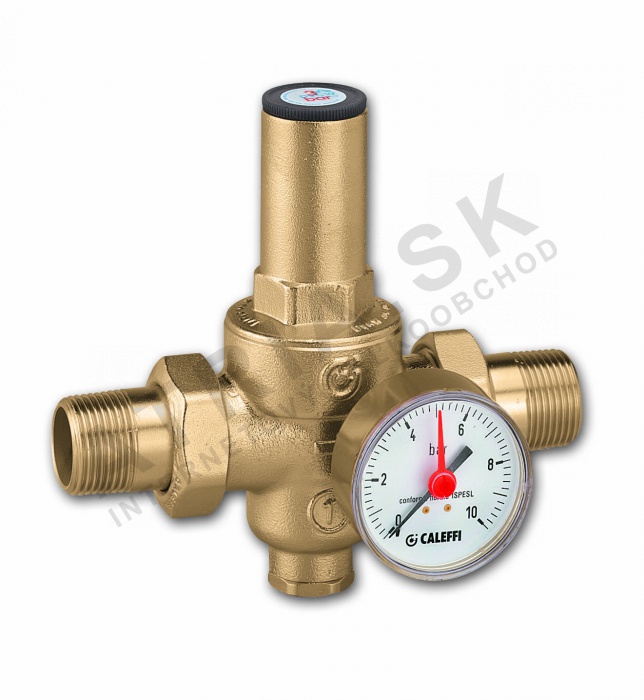

Snížení tlaku ventil s nýt a tlakoměr 5/4 "MM

Detailní popis produktu

Tento ventil na snížení tlaku se často používá v obytných a komerčních vodovodních systémech k regulaci tlaku přiváděné vody. Je typicky instalován v domácích potrubích, topných systémech a průmyslových vodních obvodech, kde je stabilní dolní proudový tlak zásadní pro bezpečný provoz zařízení a spotřebičů. Ventil zahrnuje vestavěný tlakoměr pro reálné sledování a je navržen pro použití v prostředích, kde teplota vody nepřesahuje +80°C. Je vhodný pro aplikace jako je napájení kotlů, domácí topné a chladicí vodní systémy a zavlažovací systémy, kde je potřeba stabilita tlaku.

Montéři a servisní technici tento ventil používají k zajištění toho, že tlak v dolních komponentách zůstane v bezpečných mezích, zabrání poškození potrubí, spojů a spotřebičů. Ventil je typicky instalován v hlavním vodovodním potrubí po uzávěru a před větvícími obvody, což zajistí, že všechny dolní komponenty dostávají konzistentní a kontrolovaný tlak.

Technické parametry

Materiál	Mosaz CW753N
Provozní teplota	+80 °C
Jmenovitý tlak	PN 25
EAN	8016615014846
Hmotnost	2,84 kg
Kód	536071
Značka	IVAR

Mez provozní teploty +80°C znamená, že ventil je vhodný pro aplikace s horkou vodou, jako jsou domácí topné systémy. Klasifikace PN25 ukazuje, že může zvládnout vstupní tlaky až do 25 bar, což ho způsobuje vhodným pro vysokotlaké vodovodní systémy. Mosazné tělo CW753N zaručuje odolnost a odolnost proti korozi ve vodních prostředích. Tyto parametry jsou zásadní pro určení kompatibility s tlakem a teplotními podmínkami systému.

Instalace a připojení

Ventil se instaluje do přímého úseku potrubí bez zatáček nebo překážek vstřeb nebo dolů. Vnější metrické závity 5/4 palce vyžadují odpovídající potrubní spoje pro bezpečné připojení. Montéři by měli zajistit správnou orientaci ventilu, s vyznačením směru průtoku na těle. Běžnou chybou je špatná orientace, která může vést k nesprávné regulaci tlaku. Před instalací by měl být systém vyrovnán a ventil kontrolován na viditelné poškození. Po připojení by měl být tlakoměr ověřen pro přesné měření a dolní proudový tlak nastaven na požadovanou úroveň pomocí nastavovacího šroubu.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními vodovodními systémy s metrickými závitovými připojeními. Typicky se používá spolu s uzavíracími ventily a tlakovými uvolňovacími zařízeními k vytvoření kompletního systému regulace tlaku. V standardním balení nejsou zahrnuta žádná další příslušenství, takže montéři mohou muset objednat oddělené komponenty, jako jsou uzavírací ventily nebo tlakové uvolňovací ventily v závislosti na požadavcích systému.

Technický pozadí pro projektanty

Ventil funguje tím, že snižuje vstupní tlak na nastavený dolní proudový tlak pomocí membránového a pružinového mechanismu. Mosazné tělo CW753N poskytuje dobrou mechanickou sílu a odolnost proti korozi ve vodních prostředích. Těsnící materiál NBR je vhodný pro použití s pitnou vodou a kompatibilní s různými teplotami vody. Klasifikace PN25 zajišťuje, že ventil může zvládnout vysokotlaké vodovodní systémy bez selhání. Vestavěný tlakoměr umožňuje reálné sledování dolního proudového tlaku, což je zásadní pro diagnostiku a údržbu systému. Ventil by měl být instalován v místě, které je přístupné pro úpravu a inspekci, a systém by měl být navržen tak, aby umožnil snadné odpojení ventilu pro údržbu.

Služba a provoz

Ventil vyžaduje pravidelnou inspekci, aby byl jistý, že funguje správně. Montéři by měli kontrolovat přesnost tlakoměru a ověřit, že dolní proudový tlak zůstává v nastaveném rozsahu. Pokud se tlak liší od nastaveného bodu, může být použit nastavovací šroub k jemnému ladění výstupního tlaku. V dokumentaci produktu nejsou uvedeny pravidelné intervaly údržby, ale ventil by měl být kontrolován během pravidelné údržby systému. Pokud tlakoměr ukazuje známky poškození nebo nepřesnosti, by měl být nahrazen, aby byl zajištěn spolehlivý provoz.

Často kladené otázky

Může být tento ventil použit v domácím systému horké vody?
Ano, ventil je vhodný pro systémy horké vody s maximální provozní teplotou +80°C, což ho způsobuje vhodným pro domácí topné aplikace.

Jaký je rozsah tlaku, který lze nastavit?
Ventil umožňuje nastavení dolního proudového tlaku mezi 0,5 a 6 bar, což je vhodné pro většinu obytných a lehkých průmyslových aplikací.

Je tlakoměr součástí ventilu nebo samostatným komponentem?
Tlakoměr je integrován do těla ventilu a není to samostatný komponent, což poskytuje okamžité měření dolního proudového tlaku bez nutnosti dalších příslušenství.

Může být tento ventil instalován ve svislé poloze?
Ano, ventil může být instalován ve svislé poloze, pokud je zachován směr průtoku a ventil je bezpečně upevněn, aby se zabránilo vibracím nebo pohybu.
