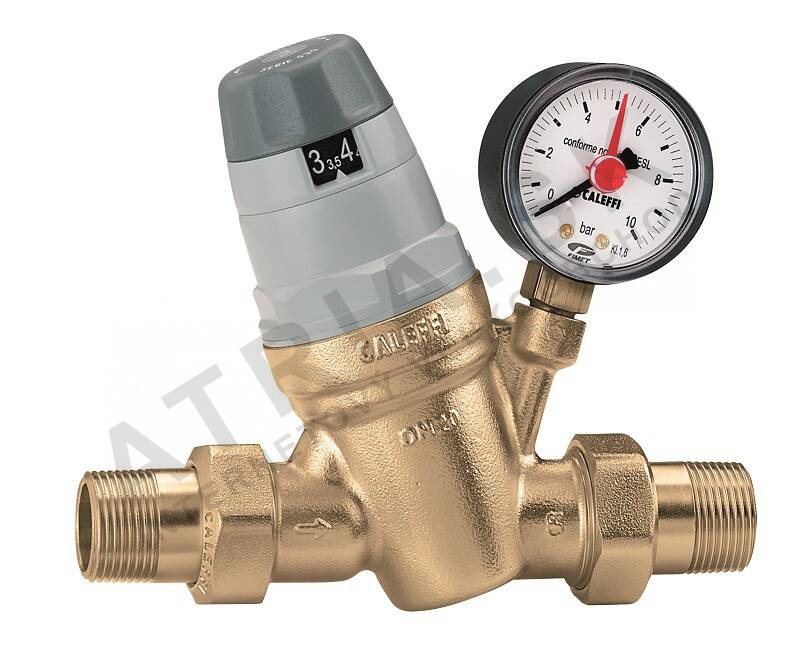

Snížení tlaku ventil s přírubou a tlakovým manometrem 5/4 palce

Detailní popis produktu

Tento ventil snížení tlaku se běžně používá v bytových i komerčních budovách k regulaci vodního tlaku v otopných, potrubních a zavlažovacích systémech. Zajišťuje konzistentní tlak v dolní části systému, i když se v zásobovací lince mění, a chrání komponenty jako jsou kotle, výměníky tepla a čerpadla před poškozením přebytečným tlakem. Instalatéři často potkávají tento typ ventilu v systémech teplé vody, v městských otopných sítích a průmyslových procesních obvodech, kde je spolehlivá správa tlaku základní. Kompaktní design umožňuje snadnou integraci do úzkých prostor za panely nebo v místnostech s technologiemi.

Ve ventilu je vestavěn tlakový manometr pro reálné sledování tlaku v dolní části systému, což umožňuje přesné nastavení a ověření při uvedení do provozu. Externí metrické závity zjednodušují připojení ke standardním potrubním systémům, zatímco mosazné tělo poskytuje odolnost proti korozi a dlouhodobou trvanlivost. To z něj dělá vhodný produkt jak pro dočasné, tak trvalé instalace v různých konfiguracích systémů.

Technické parametry

Materiál	Mosaz CW602N
Pracovní teplota	+40 °C
Jmenovitý tlak	PN 25
EAN	8016615077001
Hmotnost	2,63 kg
Kód	535071
Značka	IVAR

Maximální pracovní teplota +40 °C ukazuje na vhodnost pro systémy, kde je termická roztažnost kontrolována nebo omezena. Jmenovitý tlak PN 25 zajišťuje kompatibilitu se středním tlakem v zásobovací lince, což jej činí vhodným pro městské vodovody a uzavřené otopné obvody. Konstrukce z mosazi CW602N poskytuje dobrou mechanickou pevnost a odolnost proti střední chemické expozici, což podporuje spolehlivé fungování v typických bytových a lehkých průmyslových prostředích.

Instalace a připojení

Před instalací zajistěte, že zásobovací linka je bez tlaku a bez nečistot. Ventil má externí metrické závity pro přímé připojení k potrubním přírubám. Zorientujte šipku směru toku na těle ventilu podle požadovaného směru toku, aby se zabránilo provozním problémům. Upevněte ventil pomocí standardních kleští, zajišťující rovnoměrné utažení, aby se zabránilo úniku. Po instalaci postupně otevřete zásobovací linku a ověřte dolní tlak pomocí vestavěného manometru. Běžné chyby instalace zahrnují nesprávnou orientaci, přetížení nebo zapomenutí vyfouknout vzduch ze systému před uvedením do provozu.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními měděnými nebo ocelovými potrubními systémy pomocí metrických závitových připojení. Pro optimální výkon by měl být instalován spolu s uzavíracím ventilem v horní části pro izolaci a s pojistným tlakovým ventilem v dolní části, aby se zabránilo přebytečnému tlaku v případě selhání. S jednotkou nejsou zahrnuta žádná další příslušenství; však pro netěsné spoje mohou být potřeba těsnící prostředky nebo těsnící pasty.

Technický pozadí pro projektanty

Ventil funguje prostřednictvím membránového mechanismu, který reaguje na změny tlaku v dolní části systému, a upravuje otevření otvoru, aby udržel nastavený bod. Mosazné tělo CW602N poskytuje konstrukční pevnost a tepelnou stabilitu, zatímco materiál těsnění NBR zajišťuje flexibilitu a odolnost proti drobným změnám tlaku. Ve uzavřených systémech přispívá ventil ke zlepšení energetické účinnosti tím, že zabrání nadměrné práci čerpadel způsobené nekontrolovanými tlakovými nárazy. Dlouhodobá výkonnost závisí na pravidelném kontrolování membrány a otvoru na zablokování nebo opotřebení, zejména v systémech s vysokým obsahem částic nebo kolísajícími teplotami.

Servis a provoz

Pravidelné kontroly by měly zahrnovat ověření dolního tlaku vzhledem k nastavenému bodu a inspekci manometru na přesnost. Ujistěte se, že ventil zůstává bez blokády pravidelným vyprázdněním systému nebo instalací filtru v horní části. Pokud se tlak liší od očekávaného rozsahu, může být nutná přepracování. Jednotka nepotřebuje plánované intervaly údržby mimo tyto kontroly, ale náhradní díly jako membrána nebo těsnění mohou být získány samostatně v případě opotřebení nebo poškození.

Nejčastější dotazy

Může být tento ventil použit v systému teplé vody?
Ano, je vhodný pro systémy teplé vody, pokud pracovní teplota nepřesahuje +40 °C. Ujistěte se, že systém má správné izolace a řízení toku, aby byla zajištěna účinnost.

Je manometr nastavitelný nebo pevný?
Manometr je pevný a poskytuje vizuální indikaci dolního tlaku. Nastavení výstupního tlaku se provádí ručně přes nastavení ventilu, ne přes manometr sám.

Může být ventil instalován ve svislé nebo vodorovné poloze?
Je možné jej instalovat v libovolné poloze, ale směr toku musí sledovat šipku na těle ventilu, aby bylo zajištěno správné fungování a zabráněno problémům s návratem.

Jaký komponent doporučujete umístit v horní části systému?
Doporučuje se uzavírací ventil v horní části pro izolaci při údržbě a pojistný tlakový ventil v dolní části pro ochranu před přebytečným tlakem.
