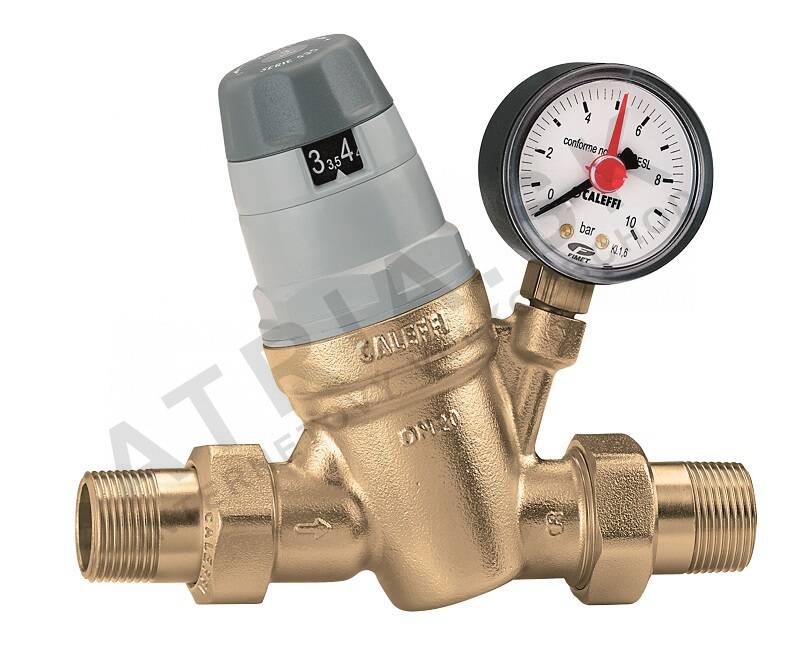

Pojistný redukční ventil s přírubou a tlakovým měřicím přístrojem 6/4 palce

Detailní popis produktu

Pojistné redukční ventily jsou nezbytné v systémech, kde je přívodní tlak vyšší než bezpečná provozní úroveň pro komponenty za nimi. Tato verze se běžně používá v bytových a komerčních budovách, včetně centrálních otopných systémů, potrubí pro teplou a studenou vodu a průmyslových aplikacích, kde je požadována přesná regulace tlaku. Montéři často používají tento ventil v situacích, kdy musí být síťový tlak snížen na nižší, stabilní úroveň, aby byly ochráněny spotřebiče, potrubí a příruby před poškozením. Ventil je navržen pro použití s vodou jako pracovním médiem a je vhodný pro systémy pracující při maximální teplotě +40°C.

Korektní výběr pojistného redukčního ventilu závisí na parametrech systému, jako je vstupní tlak, průtok a požadovaný tlak za ventilem. Ventil musí být rozměrově vhodný pro očekávaný průtok, aby nedocházelo k nadměrnému poklesu tlaku nebo kavitaci. Označení PN 25 znamená, že ventil je vhodný pro systémy s nominálním tlakem až 25 bar. Je třeba také vzít v úvahu limit provozní teploty +40°C, aby byla zajištěna kompatibilita s tepelnými podmínkami systému.

Technické parametry

Materiál	Mosaz CW602N
Provozní teplota	+40 °C
Nominální tlak	PN 25
EAN	8016615077018
Hmotnost	3,198 kg
Kód	535081
Značka	IVAR

Označení PN 25 znamená, že ventil dokáže zvládnout nominální tlak až 25 bar, což ho činí vhodným pro většinu bytových a lehkých průmyslových aplikací. Maximální provozní teplota +40°C je typická pro systémy studené vody a otopné systémy s nízkoteplotním provozem. Konstrukce z mosazi CW602N zajistí dobrý odolnost proti korozi a mechanickou pevnost, zatímco materiál těsnění NBR je vhodný pro systémy na bázi vody v daném rozmezí teplot.

Montáž a připojení

Ventil je vybaven vnějším metrickým závitem jak pro vstupní, tak výstupní připojení, velikosti 6/4 palce. Montéři by měli zajistit, že systém je izolován a vyprázdněn, než připevní ventil. Příruba by měla být zarovnána s proudem, jak je uvedeno na tělese, aby se zabránilo chybné montáži. Běžnou chybou je opomenutí kontroly vstupního tlaku před montáží, což může vést k nesprávnému fungování nebo poškození. Tlakový měřicí přístroj je předem namontován a byl by měl být prohlédnut pro správné umístění a pevné připevnění. Po montáži by měl být systém pomalu naplněn tlakem a tlak za ventilem nastaven pomocí jeho regulačního mechanismu.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními měděnými a ocelovými potrubními systémy, které používají metrické závitové připojení. Běžně se používá spolu s tlakovými měřicími přístroji, izolačními ventily a pojistnými ventily, aby vytvořil kompletní systém regulace a monitorování tlaku. V běžném balení nejsou zahrnuta žádná další příslušenství. Montéři by měli zajistit, že všechny komponenty jsou kompatibilní s tlakem a teplotními požadavky systému.

Technický pozadí pro projektanty

Ventil funguje tím, že snižuje vyšší tlak v horní části na nižší, stabilní tlak v dolní části. Používá mechanismus membrány s pružinou k udržení nastaveného rozmezí tlaku. Tělo z mosazi CW602N poskytuje dobrou mechanickou pevnost a odolnost proti korozi v systémech na bázi vody. Materiál těsnění NBR je vhodný pro dané rozmezí teplot a zajišťuje těsné uzavření za provozních podmínek. Ventil by měl být integrován do systému v místě, kde je snadno dostupný pro nastavení a inspekci. Doba životnosti a účinnost ventilu jsou ovlivněny kvalitou vody, přítomností částic a četností tlakových kolisací.

Služba a provoz

Pravidelná inspekce je doporučena, aby bylo zajištěno, že ventil funguje správně. Tlakový měřicí přístroj by měl být kontrolován na přesnost a tělo ventilu na známky koroze nebo netěsnosti. Mechanismus nastavení by měl být otestován, aby bylo potvrzeno, že tlak za ventilem zůstává v nastaveném rozmezí. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby, ale údržba by měla být součástí pravidelných kontrol systému. Pokud ventil ukazuje známky opotřebení nebo poruchy, měl by být nahrazen, aby se zabránilo selhání systému.

Nejčastější otázky

Může být tento ventil použit v systému teplé vody?
Je vhodný pro systémy s maximální provozní teplotou +40°C. Pro vyšší teploty není doporučen, protože materiál těsnění NBR se může poškodit.

Jaké je rozmezí tlaku, které lze nastavit?
Ventil umožňuje nastavení od 1 do 6 bar, což ho činí vhodným pro většinu bytových a lehkých průmyslových aplikací.

Je tlakový měřicí přístroj zahrnut v balení?
Ano, ventil přichází s integrovaným tlakovým měřicím přístrojem s rozsahem 0 až 10 bar.

Může být ventil nainstalován ve svislé poloze?
Ano, pokud je dodržena směr proudění uvedený na tělese ventilu a měřicí přístroj je umístěn tak, aby byl snadno čitelný.
