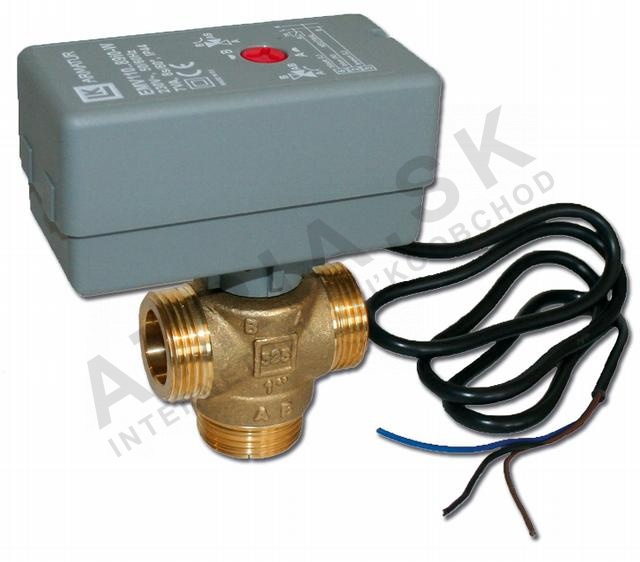

Třícestný zónový ventil s elektropohonem, 5/4 palce M IVAR.525-32 EMV
Kód: KIT0066073Související produkty
Detailní popis produktu
Třícestné zónové ventily jsou základními komponenty centrálních otopných soustav, zejména v konfiguracích více místností nebo zón. Umožňují přesné řízení rozdělení tepla regulací průtoku horké vody do jednotlivých zón. Montéři pracující v bytových, obchodních a průmyslových budovách často využívají tyto ventily k zajištění rovnoměrného vytápění a energetické účinnosti. Model IVAR.525-32 EMV je navržen pro integraci do systémů s měděnými potrubími, kde je požadována přesná teplotní regulace a spolehlivý provoz.
Typické aplikace zahrnují podlahové vytápění, radiátorové obvody a jiné hydronické systémy. Ventil je instalován mezi kotlem a otopnými tělesy, přičemž pohon obdržuje signály z termostatu nebo řídicího systému. Systém musí být dimenzován tak, aby ventil mohl zvládnout požadovaný průtok a tlak bez způsobení nadměrného tlakového poklesu nebo omezení průtoku.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Provozní teplota | +5 °C |
| Jmenovitý tlak | PN 10 |
| EAN | 8595145900077 |
| Hmotnost | 0,812 kg |
| Kód | KIT0066073 |
| Značka | IVAR |
Instalace a připojení
Ventil je připojen vnějším závitem (MMM), s průměry potrubí 22 mm a 28 mm pro měděná potrubí. Instalační proces zahrnuje zarovnání těla ventilu s proudem a jeho upevnění vhodnými šroubeními. Pohon je montován zvlášť a připojen elektrickým vedením. Je důležité ověřit, že pohon je správně zarovnán s tyčí ventilu a že úhel otáčení je v rámci specifikovaných 60°. Běžné chyby při instalaci zahrnují nesprávnou orientaci závitů, nedostatečné kontrolování netěsností po instalaci a špatné zarovnání pohonu.
Kompatibilita a příslušenství
Tento třícestný zónový ventil je kompatibilní se standardními centrálními otopnými soustavami s měděnými potrubími. Vyžaduje napájení 230 V a musí být připojen k řídicímu systému, jako je termostat nebo systém řízení budov. Další komponenty, jako jsou teplotní senzory a řídicí panely, mohou být potřeba v závislosti na konfiguraci systému. Pro tento model nejsou uvedena žádná konkrétní příslušenství.
Technický pozadí pro projektanty
Pracovní princip třícestného zónového ventilu je založen na míchání horké a studené vody k udržení požadované teploty v otopném obvodu. Elektropohon řídí polohu tyče ventilu, která upravuje tokovou cestu. Mosazné tělo CW617N poskytuje dobrou tepelnou vodivost a odolnost proti korozi, což zajišťuje dlouhodobou spolehlivost. Integrace do systému vyžaduje pečlivou kontrolu průtoků, tlakových poklesů a kompatibility řídicího signálu. Trvanlivost a účinnost ventilu závisí na kvalitě instalace, pravidelném údržbě a provozních podmínkách systému.
Údržba a provoz
Doporučuje se pravidelná kontrola ventilu a pohonu k zajištění pokračujícího výkonu. Kontrolní body zahrnují ověření zarovnání pohonu, kontrolu netěsností na připojeních a zajištění hladkého provozu ventilu. V technických datech nejsou uvedena konkrétní intervaly údržby. Označení IP 40 znamená, že pohon není chráněn před vodou nebo prachem, a proto by měl být instalován v suchém prostředí.
Nejčastější otázky
Může být IVAR.525-32 EMV použit s měděnými potrubími?
Ano, ventil je navržen pro použití s měděnými potrubími, s rozměry připojení 22 mm a 28 mm.
Jaká je maximální provozní teplota ventilu?
Ventil může pracovat až do +90 °C, což ho činí vhodným pro většinu centrálních otopných soustav.
Je pohon kompatibilní s napájením 230 V?
Ano, elektropohon vyžaduje napájení 230 V pro provoz.
Jaký je úhel otáčení pohonu?
Pohon má úhel otáčení 60°, což je dostačující pro přesné řízení polohy ventilu.
Doplňkové parametry
| Kategorie: | Zónový uzávěr |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.812 kg |
| EAN: | 8595145900077 |
| Rozměr závitu: | 5/4" |
| Typ připojení: | vnější závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +5 °C |
