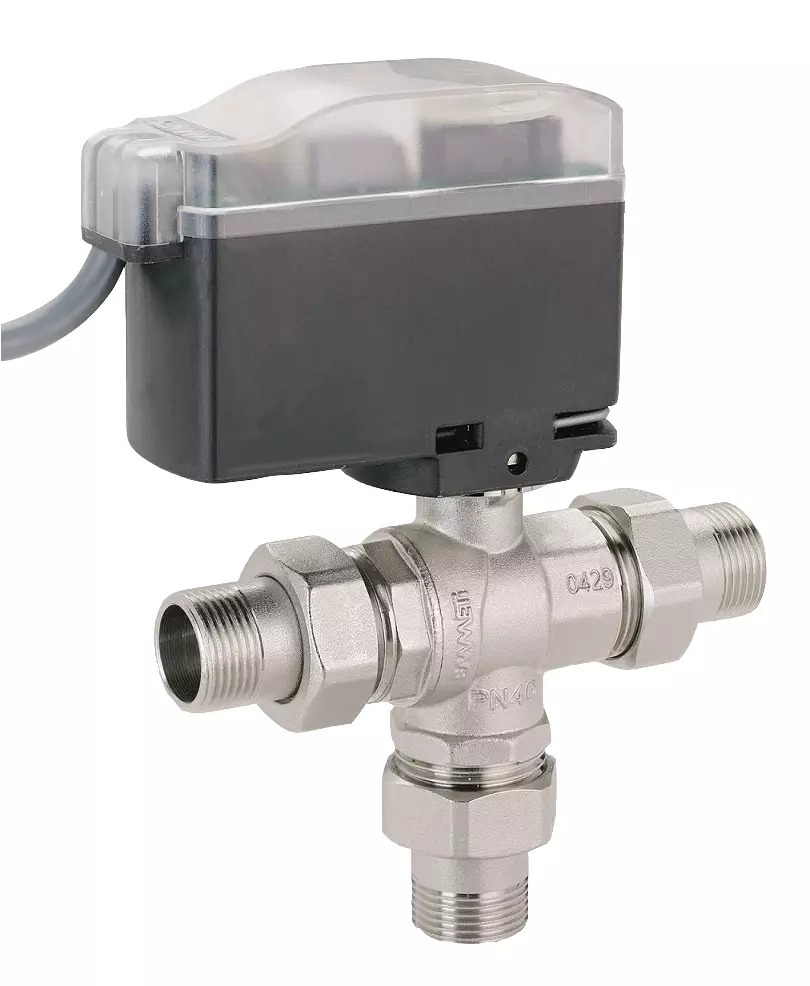

Třícestný zónový ventil s pohonem - 1 "M
Kód: I01425546Související produkty
Detailní popis produktu
Třícestný zónový ventil s pohonem se často používá v bytových i komerčních otopných systémech pro přesné řízení tepelných zón. Instalatéři ho často potkávají v aplikacích s podlahovým vytápěním, hydraulickými systémy pro více místností nebo rozsáhlými systémy pro vytápění podlah. Ventil umožňuje přepínání a regulaci směru průtoku, čímž zajistí vyvážené rozdělení tepla. Jeho odolná konstrukce je vhodná jak pro novostavby, tak pro rekonstrukce, kde je zónování potřeba pro energetickou účinnost a pohodlí.
Ventil je vhodný pro použití v centrálních otopných okruzích, solárních systémech a okruzích teplé vody, kde jsou potřeba proměnné průtoky a regulace teploty. Integruje se s konvenčními termostaty a programovatelnými řídicími jednotkami, což umožňuje automatické úpravy podle požadavků. Externí metrické závity zjednodušují připojení ke standardním potrubím, zatímco pohyb pohonu zajišťuje spolehlivé nastavení ventilu.
Technické parametry
| Materiál | mosaz CW617N s niklovým povlakem |
|---|---|
| Prováděcí teplota | -40 °C |
| Jmenovitý tlak | PN 40 |
| Napájecí napětí | 230 V |
| Kód | I01425546 |
| Značka | IVAR |
Montáž a připojení
Montáž zahrnuje zarovnání těla ventilu s potrubím a jeho upevnění pomocí externích metrických závitů. Ujistěte se, že pohon je namontován tak, aby umožnil volný pohyb pohonu. Před utažením připojení zkontrolujte, zda jsou těsnící plochy čisté a bez nečistot. Ověřte, že směr průtoku uvedený na těle ventilu odpovídá rozvrhu systému, aby se zabránilo zpětnému průtoku. Běžnou chybou je převrácení vstupního a výstupního portu, což může vést k nesprávnému směšování nebo snížení výkonu systému. Vždy otestujte ventil ručně, než pohon napnete, abyste potvrdili hladký pohyb a správné těsnění.
Kompatibilita a příslušenství
Tento ventil je kompatibilní se standardními komponentami otopné soustavy, jako jsou termostatické hlavy, místní řídicí jednotky a hydraulické vyvažovací ventily. Pro plnou funkčnost je potřeba externí zdroj napájení schopný dodat 230 V. Další příslušenství zahrnuje montážní konzoly pro stropní nebo stěnovou montáž a izolační manžety pro ochranu proti kondenzaci v chladném prostředí. Podrobnosti o doporučených kombinacích s konkrétními řídicími moduly naleznete v dokumentaci výrobce.
Technický pozadí pro projektanty
Třícestný ventil přesměrovává průtok mezi dvěma výstupy v závislosti na úhlové poloze pohonu. Mosazné tělo s niklovým povlakem odolává korozi a udržuje svou konstrukční pevnost v širokém rozmezí teplot. Vysoký poměr pevnosti k hmotnosti materiálu zajišťuje dlouhodobou odolnost i při kolísavých tlakových podmínkách. Pohon má moment 8 Nm, což poskytuje dostatečnou sílu k překonání odporu během provozu ventilu. Projektanti by měli zohlednit reakční dobu a požadovaný moment pohonu při integraci ventilu do větších řídicích sekvencí nebo kaskádových systémů. Doporučuje se izolace kolem těla pohonu, aby se zabránilo teplotnímu posunu v nízko-temperačních prostředích.
Údržba a provoz
Pravidelná kontrola ventilu by měla zahrnovat stav těsnících ploch a pohyblivost spojky pohonu. Po delší době provozu zkontrolujte případné známky opotřebení, netěsnosti nebo poškození. V případě podezření na usazování nečistot vyčistěte vnitřní dutinu neabrazivním rozpouštědlem. Ujistěte se, že napájení zůstává stabilní a bez kolísání napětí, které by mohlo ovlivnit reakci pohonu. I když nejsou stanoveny konkrétní intervaly údržby, doporučuje se provádět kontrolu výkonu po vypnutí systému nebo sezónních změnách.
Nejčastější otázky
Může tento ventil pracovat venku?
Ano, pokud je pohon chráněn před přímým stykem s deštěm nebo sněhem a místo instalace splňuje požadavky na ochranu proti pronikání (IP50 nebo IP55) v závislosti na orientaci.
Je tento ventil kompatibilní s modulačními pohony?
Vyrobil se pro použití s pohony 230 V a podporuje pohyb až do 180°, což z něj dělá vhodný pro zapínání/vypínání nebo proporcionální řízení v závislosti na typu pohonu.
Jakého průměru potrubí tento ventil připojuje?
Ventil má externí metrické závity vhodné pro jmenovitý průměr potrubí 1 palce, což umožňuje připojení ke standardním měděným nebo ocelovým potrubím.
Jak je pohon napájen?
Pohon vyžaduje napájení 230 V s výkonem 4 VA, aby fungoval správně v rámci systému.
Doplňkové parametry
| Kategorie: | Třícestný zónový uzávěr se servopohonem |
|---|---|
| Hmotnost: | 0.7 kg |
| Rozměr závitu: | 1" |
| Typ připojení: | vnější závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 40 |
| Materiál: | niklovaná mosaz CW617N |
| Napájecí napětí: | 230 V |
| Provozní teplota: | -40 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 21:11:56 |
