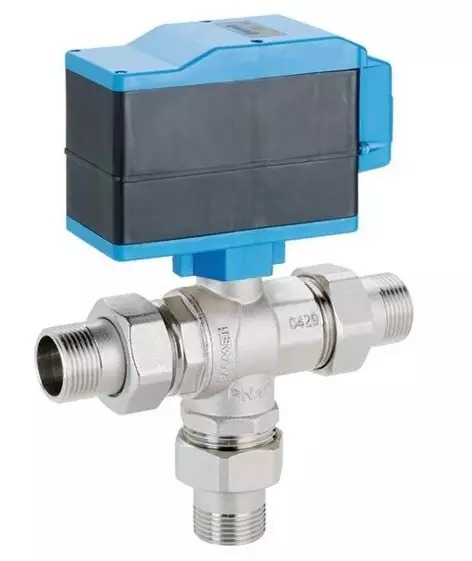

Třícestný zónový uzávěr s pohonem - 2 "M

Detailní popis produktu

Třícestný zónový uzávěr s pohonem se běžně používá v centrálních otopných soustavách, zejména v obchodních a průmyslových budovách, kde je vyžadována přesná regulace teploty. Je instalován v systémech, kde je potřeba zónování pro nezávislou správu různých oblastí nebo místností. Přístroj se integruje do řídicích systémů pro regulaci průtoku topného média, čímž zajistí efektivní distribuci a využití energie. Pohon umožňuje dálkové nebo automatické ovládání, což ho činí vhodným pro větší instalace, kde manuální nastavení není praktické.

Vnější závity a odolné materiály zajišťují vhodnost pro prostředí s kolísajícími teplotami a tlaky. Přístroj se často používá v systémech s více zónami, například v velkých kancelářských budovách, hotelích nebo průmyslových zařízeních, kde různé oblasti mohou vyžadovat různé topné profily. Pohon zajistí hladký a spolehlivý provoz, i v náročných podmínkách.

Technické parametry

Materiál	mosaz CW617N s nikelinovým povlakem
Prov. teplota	-40 °C
Jmenovitý tlak	PN 40
Napájecí napětí	230 V
Kód	I01425714
Značka	IVAR

Jmenovitý tlak PN 40 zajišťuje, že přístroj může být použit v systémech s vysokým tlakem, a je vhodný pro použití v uzavřených topných okruzích. Rozsah provozních teplot od -40 °C do +100 °C umožňuje instalaci jak v chladných, tak v teplých prostředích. Napájecí napětí 230 V je běžné pro elektrické systémy v Evropě, a konstrukce z mosazi s nikelinovým povlakem poskytuje odolnost proti korozi a opotřebení. Tyto parametry jsou důležité pro určení kompatibility s existujícími systémy a pro správné rozměření během návrhu.

Instalace a připojení

Třícestný zónový uzávěr s pohonem se instaluje do topného okruhu pomocí vnějších závitů (MMM), které musí být zarovnány s odpovídajícími přípojkami v systému. Pohon se připojuje k řídicímu systému pomocí standardních elektrických vodičů, čímž se zajistí bezpečné a stabilní napájení. Během instalace je důležité ověřit, že závity jsou čisté a nepoškozené, aby se zabránilo únikům. Pohon by měl být namontován do pozice, která umožňuje snadný přístup k elektrickým připojením a která splňuje požadavky IP50 nebo IP55 v závislosti na místě montáže. Běžné chyby při instalaci zahrnují nesprávné zarovnání závitů, nedostatečné těsnění a nedostatečnou kontrolu elektrických připojení na spojitost a izolaci.

Kompatibilita a příslušenství

Tento třícestný zónový uzávěr je kompatibilní se standardními otopnými systémy, které používají komponenty z mosazi s nikelinovým povlakem a pracují při 230 V. Běžně se používá spolu s termostaty, řídicími panely a dalšími automatizačními komponenty. Pro kompletní instalaci mohou být potřeba další příslušenství, jako jsou montážní konzole, těsnící kroužky a elektrické konektory. Montéři by měli zajistit, že všechny komponenty jsou kompatibilní s požadavky systému na tlak a teplotu. Pro tento model nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

Třícestný zónový uzávěr přesměrovává průtok topného média mezi dvěma výstupy podle řídicího signálu, který obdrží pohon. Tělo z mosazi s nikelinovým povlakem (CW617N) poskytuje odolnost a odolnost proti korozi, čímž je vhodný pro dlouhodobé použití v otopných systémech. Pohon otočí kohout o 180°, čímž umožní přesné řízení směru průtoku. Integrace do systému závisí na řídicí logice a typu automatizace. Doba životnosti a účinnost přístroje jsou ovlivněny kvalitou instalace, údržbou elektrických připojení a provozními podmínkami, jako jsou kolísání teploty a tlaku.

Služba a provoz

Pravidelná kontrola elektrických připojení a mechanických částí je doporučena, aby byl zajištěn spolehlivý provoz. Pohon by měl být kontrolován na známky opotřebení nebo poškození a závity by měly být kontrolovány na úniky. V krátkém popisu nejsou uvedena žádná konkrétní období pro servis. Během provozu by měl být přístroj sledován na jakékoliv neobvyklé hluky nebo pohyby, které mohou signalizovat závadu. Pokud pohon nesereaguje na řídicí signály, měly být elektrická připojení kontrolována na spojitost a izolaci. Přístroj by měl být čistý a bez nečistot, které by mohly ovlivnit jeho provoz.

Nejčastější otázky

Může být tento třícestný zónový uzávěr použit v systému s teplotním rozsahem pod -40 °C?
Ne, provozní teplotní rozsah je specifikován jako -40 °C až +100 °C. Použití v chladnějším prostředí může poškodit přístroj.

Je pohon kompatibilní s 230 V řídicími systémy?
Ano, pohon je navržen pro použití s napájecím napětím 230 V, což ho činí vhodným pro běžné evropské elektrické systémy.

Jaký typ závitů se používá pro připojení?
Přístroj používá vnější závity (MMM), které musí být přizpůsobeny odpovídajícím přípojkám v systému.

Může být pohon namontován v místě s vysokou vlhkostí?
Ano, ale IP klasifikace závisí na místě montáže. Ujistěte se, že místo instalace splňuje požadavky IP50 nebo IP55 podle specifikace.
