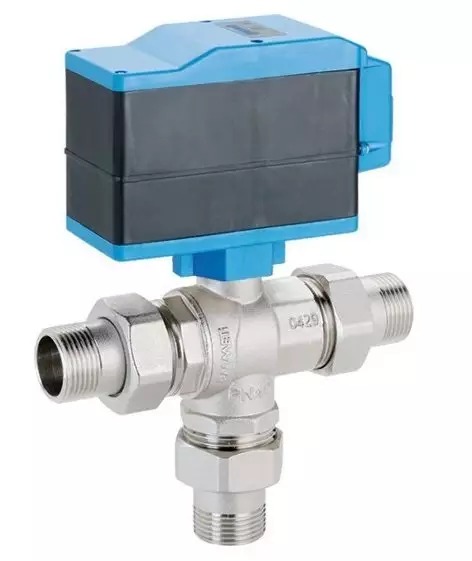

Třícestný zónový ventil s pohonem - 5/4 "M

Detailní popis produktu

Třícestné zónové ventily s integrovanými pohony jsou základními komponenty hydronických otopných soustav pro řízení distribuce průtoku. Tyto ventily se často používají v otopných instalacích s více zónami, jako jsou rodinné domy, komerční objekty a průmyslové závody. Instalatéři často setkávají s těmito ventily v systémech vyžadujících individuální řízení teploty v místnosti nebo oblasti. Ventil přesměrovává průtok mezi dvěma výstupy v závislosti na signálu pohonu, čímž zajišťuje vyvážené rozdělení tepla a energetickou účinnost. Zařízení je vhodné pro použití jak s otevřenými, tak uzavřenými otopnými soustavami a je kompatibilní se standardními řídicími systémy.

Správné vybavení a instalace třícestného ventilu jsou klíčové pro výkon systému. Ventil musí být rozměrován tak, aby odpovídající průtoku a tlakovým podmínkám v okruhu. Rozsah provozních teplot a kompatibilita materiálů ovlivňují výběr komponentu. V praxi se ventil často používá spolu s termostaty, řídicími jednotkami a dalšími automatizačními prvky pro dynamické řízení otopné potřeby. Zařízení je zvláště užitečné v aplikacích, kde je potřeba současného vytápění více zón, jako například v velkých komerčních budovách nebo v bytových domech.

Technické parametry

Materiál	mosaz CW617N s niklovým povlakem
Provozní teplota	-40 °C
Jmenovitý tlak	PN 40
Napájecí napětí	230 V
Kód	I01425710
Značka	IVAR

Tělo ventilu z mosazi s niklovým povlakem poskytuje dobrý odolnost proti korozi a mechanickému opotřebení. Klasifikace PN 40 zajišťuje vhodnost pro vysokotlaké systémy. Rozsah provozních teplot od -40°C do +100°C způsobuje, že ventil je vhodný jak pro aplikace s teplou, tak i studenou vodou. Napájecí napětí 230 V je běžné pro mnoho elektrických systémů v Evropě a spotřeba 4 VA je typická pro tyto pohony. Moment 28 Nm zajišťuje dostatečnou sílu pro ovládání ventilu za normálních provozních podmínek. Tyto parametry jsou důležité pro ověření kompatibility s existujícími systémy a pro výběr správného řídicího zapojení.

Instalace a připojení

Ventil se instaluje přímo do otopného okruhu pomocí vnějších závitů. Tři přípojky vyžadují pevné připojení, aby byl zajištěn bezúnikový provoz. Před instalací zkontrolujte, že systémový tlak nepřesahuje hodnotu PN 40. Ujistěte se, že ventil je namontován ve správné poloze, aby byl umožněn volný pohyb páky pohonu. Běžnou chybou je nesprávné zarovnání pohonu s tyčí ventilu, což může vést k nesprávnému provozu. Vždy zkontrolujte těsnící plochy a případně použijte vhodný těsnicí prostředek. Po instalaci manuálně otestujte pohyb ventilu, abyste potvrdili jeho hladký provoz, než připojíte elektrické napájení.

Kompatibilita a příslušenství

Třícestný ventil je kompatibilní se standardními komponenty otopných soustav, včetně termostatických regulací, motorizovaných pohonů a regulátorů průtoku. Pro plnou funkčnost by měl být připojen k řídicímu systému schopnému odesílat signály ON/OFF nebo modulované. Další komponenty, jako izolační ventily, tlakoměry a průtokoměry, mohou být potřeba v závislosti na návrhu systému. Ujistěte se, že všechna elektrická připojení jsou provedena podle místních elektroinstalačních předpisů. Pro základní provoz není potřeba žádné konkrétní příslušenství, ale pečlivé plánování řídicí strategie je zásadní pro optimalizaci výkonu systému.

Technický pozadí pro projektanty

Třícestný ventil pracuje tak, že otáčí vnitřním přepážkou, která směruje průtok mezi dvěma výstupy. Pohon je poháněn elektromotorem, který reaguje na řídicí signály a upravuje polohu ventilu. Tělo z mosazi s niklovým povlakem poskytuje dobrou tepelnou vodivost a odolnost proti korozi, což z něj dělá vhodný komponent pro dlouhodobé použití v otopných systémech. Princip provozu závisí na přesné poloze přepážky, aby byl udržován požadovaný průtokový balanc. Projektanti musí zohlednit požadovaný moment a otáčky při integraci ventilu do řídicí smyčky. Výkon ventilu je ovlivněn viskozitou kapaliny, systémovým tlakem a okolní teplotou. Správné rozměření a umístění ventilu jsou zásadní pro udržení účinnosti systému a prevenci nerovnováhy průtoku.

Údržba a provoz

Pravidelná kontrola ventilu je doporučena, aby byl zajištěn spolehlivý provoz. Zkontrolujte, zda nejsou příznaky úniku kolem závitových spojů, a zkontrolujte pohon na případné neobvyklé hluky nebo vibrace. Čistěte tělo ventilu a krytu pohonu podle potřeby, aby byl odstraněn prach nebo nečistoty, které by mohly omezit pohyb. V technické dokumentaci nejsou uvedena žádná konkrétní období údržby, ale pravidelné kontroly během systémové údržby jsou vhodné. Pokud ventil reaguje na řídicí signály, zkontrolujte elektrická připojení a zkontrolujte, zda nejsou překážky v mechanismu ventilu. Pro základní údržbu není potřeba žádné speciální nástroje.

Nejčastější otázky

Může být ventil použit v uzavřeném otopném systému?
Ano, ventil je vhodný pro použití v uzavřených systémech, pokud provozní podmínky odpovídají technickým specifikacím.

Je pohon kompatibilní s řídicími systémy 230 V?
Pohon je speciálně navržen pro provoz na 230 V a nepotřebuje žádné dodatečné transformátory nebo adaptéry.

Jaká je maximální povolená provozní teplota?
Ventil může pracovat kontinuálně při teplotách až do +100°C bez poškození výkonu.

Může být ventil ručně přepnut v případě výpadku proudu?
Ruční ovládání je možné odpojením pohonu a otočením tyče ventilu rukou, aby byla dosažena požadovaná pozice.
