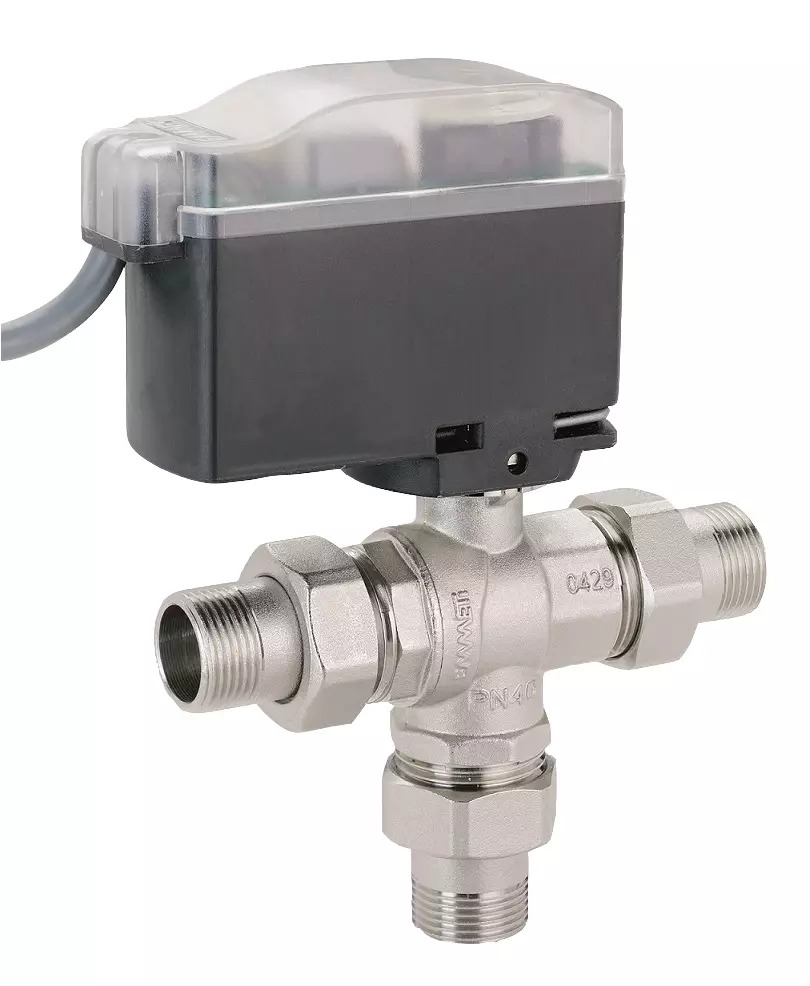

Třícestný zónový ventil s pohonem - 3/4 palce M
Kód: I01425544Související produkty
Detailní popis produktu
Třícestný zónový ventil s integrovaným pohonem se běžně používá v centrálních otopných soustavách pro regulaci teploty na jednotlivých zónách. Umožňuje přesnou regulaci průtoku mezi různými zónami v bytových, komerčních a průmyslových budovách. Montážní firmy často setkávají s těmito ventily v aplikacích, kde více otopných okruhů vyžaduje nezávislou regulaci. Zařízení je vhodné jak pro nové instalace, tak pro modernizace systémů s kapalným tepelným médiem.
Při integraci tohoto ventilu do systému je důležité zvážit hydraulickou rovnováhu a zajistit, aby logika regulace odpovídala tepelným požadavkům budovy. Pohon reaguje na vnější řídicí signály a upravuje polohu ventilu, což umožňuje efektivní využití energie a zlepšení pohodlí uživatelů. Kompaktní design podporuje montáž i v omezeném prostoru, jako jsou technické místnosti nebo podlahové dutiny.
Technické parametry
| Materiál | mosaz CW617N s niklováním |
|---|---|
| Prov. teplota | -40 °C |
| Nominální tlak | PN 40 |
| Napájecí napětí | 230 V |
| Kód | I01425544 |
| Značka | IVAR |
Montáž a připojení
Před montáží ověřte kompatibilitu ventilu s tlakovými a teplotními podmínkami systému. Ventil má externí metrické závity pro bezpečné připojení potrubí. Ujistěte se, že pohon je namontován tak, aby mohl volně otáčet celou svou 180° dráhou. Zkontrolujte, zda je elektrické zapojení chráněno před mechanickým poškozením a vlhkostí, zejména v ne-Ip55 orientacích. Běžné chyby při montáži zahrnují špatné zarovnání ramene pohonu a nedbalost při izolaci systému před připojením elektrických komponent.
Montáž proveďte podle pokynů výrobce, abyste zabránili zatížení těla ventilu. Ujistěte se, že je pohon správně zapojen do řídicího systému a že je fázový posloupnost správná, aby se zabránilo obrácení motoru. Po montáži proveďte funkční test manuálním otočením tyče ventilu a sledováním reakce pohonu. Tím potvrdíte správné mechanické spojení a zarovnání.
Kompatibilita a příslušenství
Tento ventil je navržen k provozu s běžnými řídicími systémy HVAC, které poskytují signály 230 V AC. Je vhodný k použití s termostaty, systémy řízení budov a programovatelnými řídicími jednotkami. Pro základní provoz není potřeba dalšího příslušenství. Nicméně, pro zvýšenou ochranu v exteriérech nebo v prostředích s vysokou vlhkostí zvažte doplňkové IP-označené pouzdra nebo kanalizační systémy.
Technický pozadí pro projektanty
Třícestný ventil funguje přesměrováním průtoku mezi dvěma výstupy v závislosti na poloze vnitřního plunžeru. Pohon převádí elektrický vstup na mechanické otáčení, což umožňuje proporcionální regulaci ventilu. Mosazné tělo s niklováním nabízí dobrou tepelnou vodivost a odolnost, což ho činí ideálním pro uzavřené otopné systémy. Výkon ventilu závisí na přesnosti řídicího signálu a hydraulickém odporu systému. Pro optimální účinnost by měl být ventil rozměrován podle maximálního průtoku okruhu, který slouží.
Projektanti by měli také zohlednit požadavky na moment pohonu při výběru řídicích zařízení. Moment 8 Nm zajišťuje dostatečnou sílu k překonání tření v mechanismu ventilu. Časová konstanta 120 sekund ukazuje rychlost reakce pohonu, která by měla být zvážena při návrhu regulačních smyček pro systémy s rychlou reakcí.
Servis a provoz
Doporučuje se pravidelná kontrola elektrických spojů a mechanického spojení pohonu, aby byl zajištěn bezproblémový provoz. Zkontrolujte případné známky opotřebení nebo koroze na těle ventilu a případně jej nahraďte. IP50 klasifikace v některých montážních pozicích znamená, že zařízení nemělo být vystaveno přímému střiku během normálního provozu. Pokud je systém dlouhodobě vypnutý, odstraňte kapaliny, aby se zabránilo zamrznutí a poškození vnitřních částí.
Nejčastější dotazy
Lze tento ventil použít v otevřených otopných systémech?
Ne, ventil je specificky navržen pro uzavřené systémy, kde je tepelné médium recyklováno. Otevřené systémy mohou způsobit předčasné opotřebení nebo selhání kvůli expozici atmosféře.
Je pohon kompatibilní s nízkonapěťovými řídicími systémy?
Ne, pohon vyžaduje 230 V AC a nelze jej přizpůsobit pro nízkonapěťové řídicí systémy bez dodatečného převodníkového vybavení.
Lze ventil ručně přepsat během provozu?
Ano, ventil lze manuálně otočit, aby přepsal automatické řízení. To by však mělo být provedeno opatrně, aby se zabránilo poškození pohonu nebo nesprávnému zarovnání vnitřních částí.
Jaký je maximální povolený tlakový rozdíl přes ventil?
Valve is rated for a nominal pressure of PN 40. The actual pressure drop will depend on the system flow rate and the valve’s position. Refer to the manufacturer’s technical data sheet for detailed flow-pressure characteristics.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Třícestný zónový uzávěr se servopohonem |
|---|---|
| Hmotnost: | 0.65 kg |
| Rozměr závitu: | 3/4" |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 40 |
| Materiál: | niklovaná mosaz CW617N |
| Napájecí napětí: | 230 V |
| Provozní teplota: | -40 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 21:11:55 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
