Tryska DC0140
Kód: DC0140Detailní popis produktu
Tato keramická tryska je součástí spalovacího systému vybraných kotlů ATMOS na pevná paliva, zajišťuje efektivní proudění vzduchu a řízení spalování. Je typicky instalována v topných soustavách pro bytové i komerční objekty, kde jsou kotle na pevná paliva používány pro centrální vytápění. Design umožňuje přesné nastavení průtoku vzduchu do spalovací komory, což je klíčové pro udržení stabilních a efektivních spalovacích podmínek.
Montére pracující s těmito modely musí zajistit správné zarovnání a těsnění při instalaci, aby se zabránilo únikům vzduchu a udržela se výkonnost kotle. Tryska je obvykle montována uvnitř kotelového pláště a připojena ke spalovací komoře prostřednictvím definovaného rozhraní. Kompatibilita s konkrétními variantami modelů a daty výroby je základním požadavkem pro správné fungování.
Technické parametry
| Hmotnost | 20,5 kg |
|---|---|
| Kód | DC0140 |
| Značka | Atmos |
Hmotnost 20,5 kg ukazuje na odolnou konstrukci trysky, která je nezbytná pro odolnost vysokých tepelných zátěží. Tato hmotnost má také vliv na manipulaci při instalaci a demontáži. Vnější rozměry určují, jak komponenta zapadá do kotelového pláště a zda je potřeba dodatečné konstrukční podpory.
Instalace a připojení

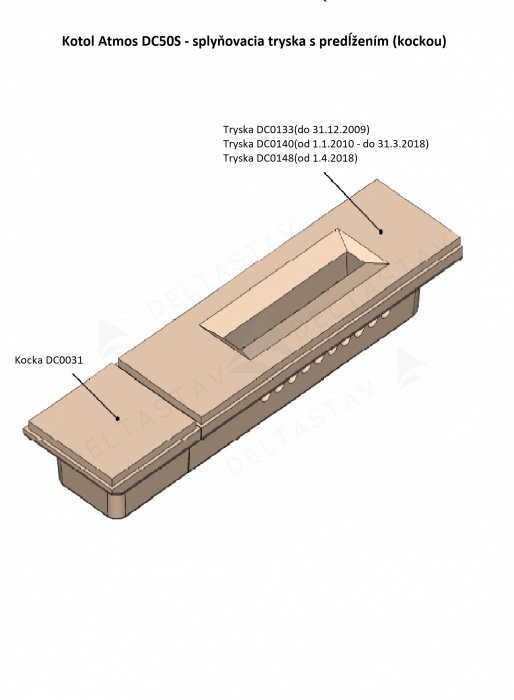

Instalace vyžaduje zarovnání trysky se spalovací komorou a pevné upevnění pomocí dodaného těsnění a tří těsnicích pásků. Těsnicí pásky musí být umístěny po stranách a před tryskou, aby byla zajištěna airtightnost. Montére by měli ověřit, že tryska je vodorovná a že všechny těsnící plochy jsou bez nečistot, před zatížením. Běžné chyby zahrnují špatné zarovnání nebo nedokonalé těsnění, což může vést k nerovnoměrnému průtoku vzduchu a ke snížení výkonu kotle. Přítomnost volitelného prodlužovacího bloku (krychle 200 x 200 mm) musí být potvrzena u některých modelů DC50S.
Kompatibilita a příslušenství

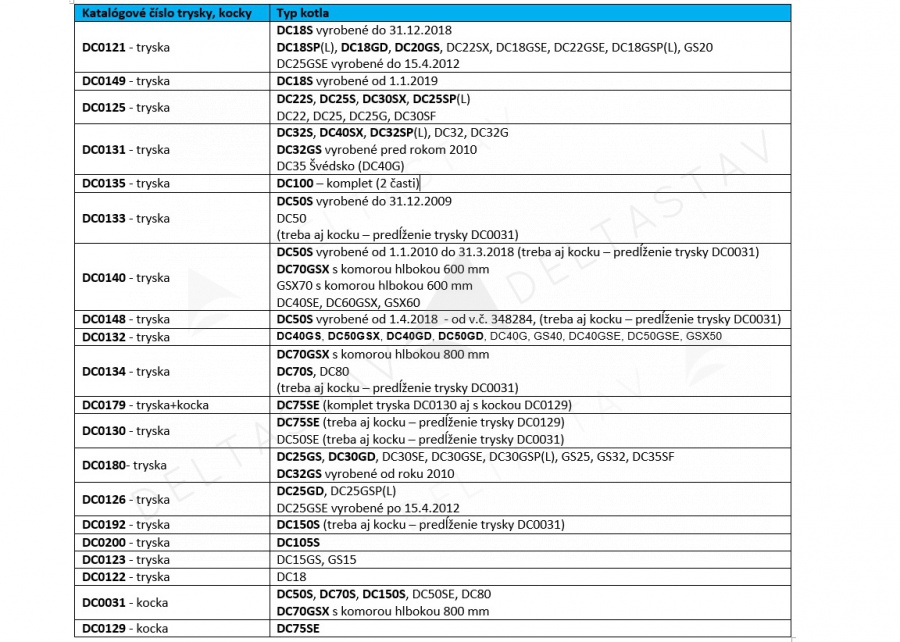

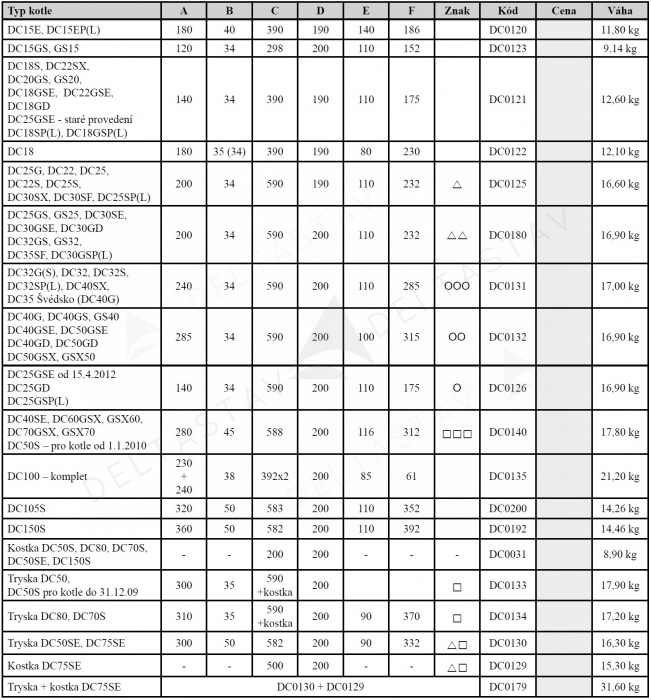

DC0140 je kompatibilní s následujícími modely: DC70GSX (600 mm komora), DC50S (od 1.1.2010 do 31.3.2018), DC40SE, DC60GSX, GSX60 a GSX70 (600 mm komora). Pro modely DC50S vyrobené před 1.1.2010 je vyžadována varianta DC0133. Pro modely DC50S po 1.4.2018 se používá varianta DC0148. Balení zahrnuje těsnění a tři těsnicí pásky. U některých modelů DC50S je vyžadován dodatečný prodlužovací blok (200 x 200 mm), který je třeba objednat zvlášť.
Technický pozadí pro projektanty

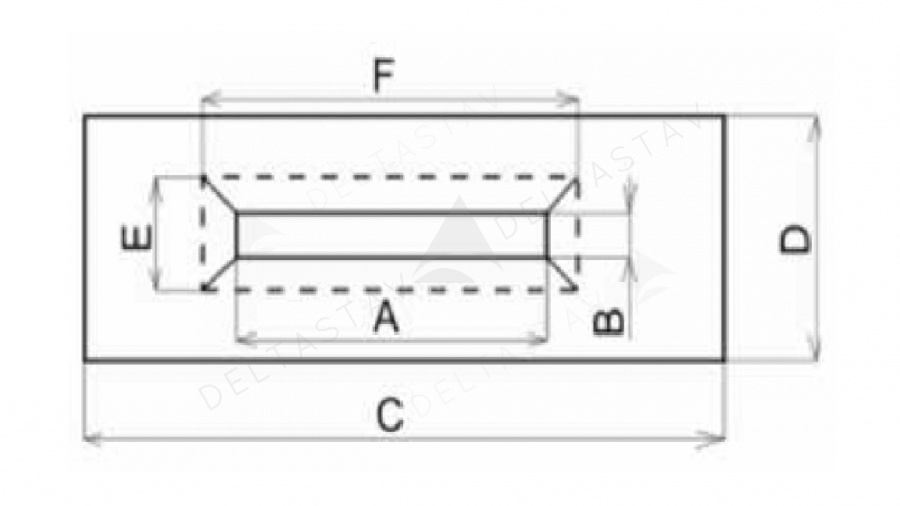

Keramická konstrukce trysky poskytuje odolnost vůči vysokým teplotám a mechanickému namáhání, což z ní činí vhodnou pro dlouhodobé vystavení spalinám. Tryska se integruje přímo do spalovací komory, kde řídí dodávku vzduchu podle zatížení kotle a typu paliva. Geometrie otvoru trysky (280 x 45 mm) ovlivňuje turbulence a míchání vzduchu s palivem, což má dopad na účinnost spalování. Dlouhodobá výkonnost závisí na správné instalaci, pravidelném čištění a kvalitě paliva.
Služba a provoz
Doporučuje se pravidelná kontrola těsnicích pásků a těsnění, aby byla zajištěna trvalá airtightnost. Jakékoliv známky opotřebení nebo trhliny je třeba řešit co nejdříve. Keramický materiál je odolný, ale poškození způsobené tepelným šokem nebo fyzickým nárazem může vyžadovat výměnu. Během vypnutí kotle by měla být tryska vizuálně prohlédnuta na případné uhlíkové usazeniny nebo zablokování.
Nejčastější otázky
Je DC0140 kompatibilní s modely DC50S vyrobenými před 1. lednem 2010?
Ne. Pro tyto modely je vyžadována varianta DC0133.
Je prodlužovací blok zahrnutý v balení DC0140?
Ne. Prodlužovací blok je třeba objednat zvlášť pro modely DC50S, které ho vyžadují.
Jaké těsnící materiály jsou zahrnuty v balení DC0140?

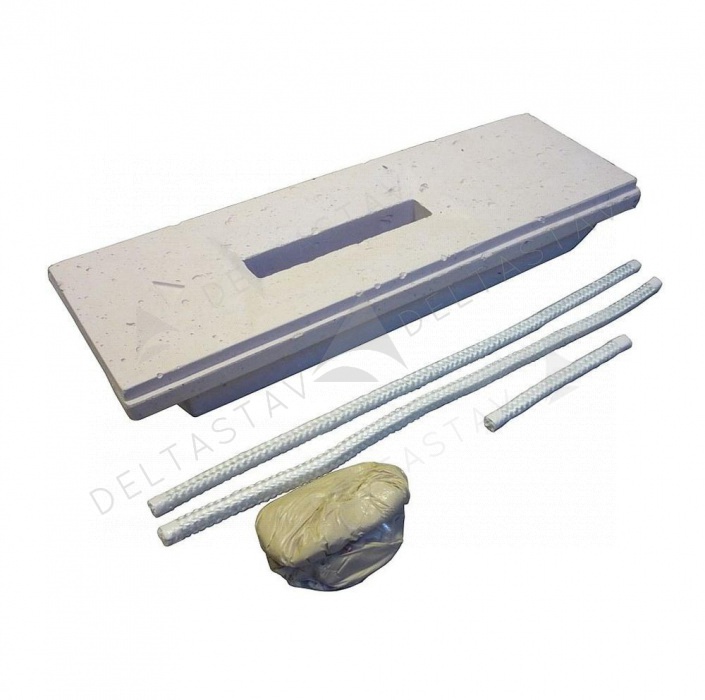

Balení zahrnuje jedno těsnění a tři těsnicí pásky pro instalaci.
Je DC0140 vhodná pro modely DC50S vyrobené po 1. dubnu 2018?
Ne. Tyto modely vyžadují variantu DC0148.
Doplňkové parametry
| Kategorie: | Zplyňovací trysky |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 20.47 kg |
