Tryska DC0148

Detailní popis produktu

Tryska DC0148 je klíčovou součástí pevného paliva, kde přesné rozdělení vzduchu je zásadní. Instalatéři pracující na otopných systémech budou potřebovat tuto součást při výměně nebo aktualizaci komponentů u starších modelů. Tryska zajistí rovnoměrný průtok vzduchu do spalovací komory, což je klíčové pro efektivní a čisté spalování v domácích i komerčních systémech na pevná paliva.

Tato součást se často používá při rekonstrukcích a servisních situacích pro kachlovny ATMOS DC50S. Design zohledňuje konkrétní požadavky na montáž, jako je těsnění a zarovnání se spalovací komorou. Vzhledem ke změnám výroby v průběhu času je důležité ověřit správný model a datum výroby kachlovny před výměnou, aby byla zajištěna kompatibilita.

Technické parametry

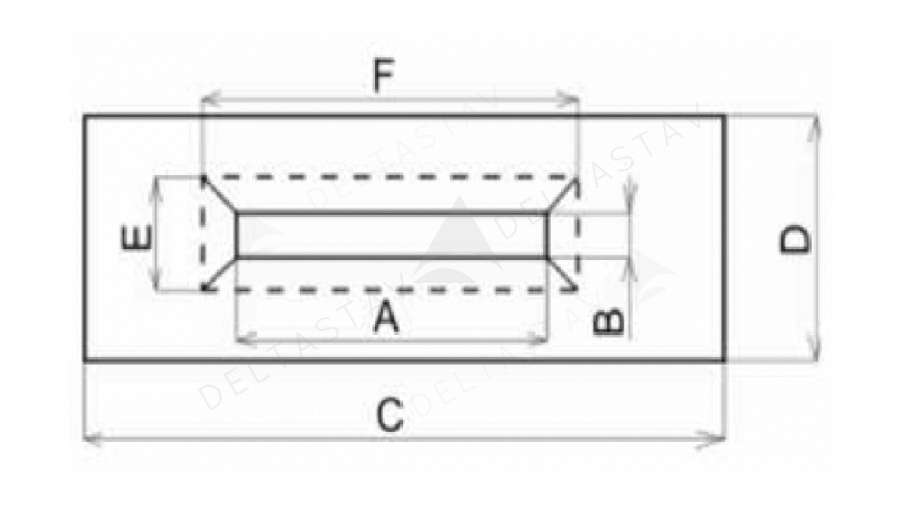

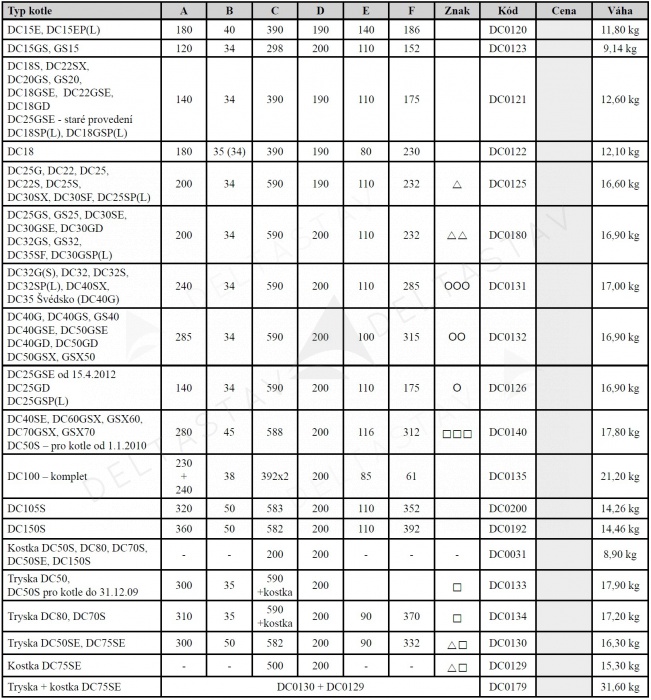

Vnější rozměry a materiál trysky DC0148 určují její vhodnost pro konkrétní modely kachlovny. Délka 590 mm a rozměr štěrbiny 230 mm x 45 mm jsou přizpůsobeny vnitřní geometrii kachlovny DC50S. Keramická konstrukce zajišťuje odolnost vůči vysokým teplotám a tepelnému cyklování. Hmotnost a zahrnuté těsnící materiály jsou klíčové pro bezpečnou montáž a dlouhodobou funkčnost.

Montáž a připojení

Montáž trysky DC0148 vyžaduje pečlivé zarovnání se spalovací komorou a prodlužovacím blokem. Začněte odstraněním staré trysky a očistou okolní oblasti. Ujistěte se, že těsnící materiály jsou v místě, včetně tří kroužků, které jsou dodávány. Zabezpečte trysku pomocí určených montážních míst a zkontrolujte, zda jsou všechna připojení pevná a bez mezery. Běžnou chybou je nesprávné umístění těsnících kroužků, což může vést k úniku vzduchu a snížení účinnosti. Vždy dvakrát zkontrolujte pozici těsnících materiálů a ujistěte se, že je prodlužovací blok samostatně připevněn, pokud je to potřeba.

Kompatibilita a příslušenství

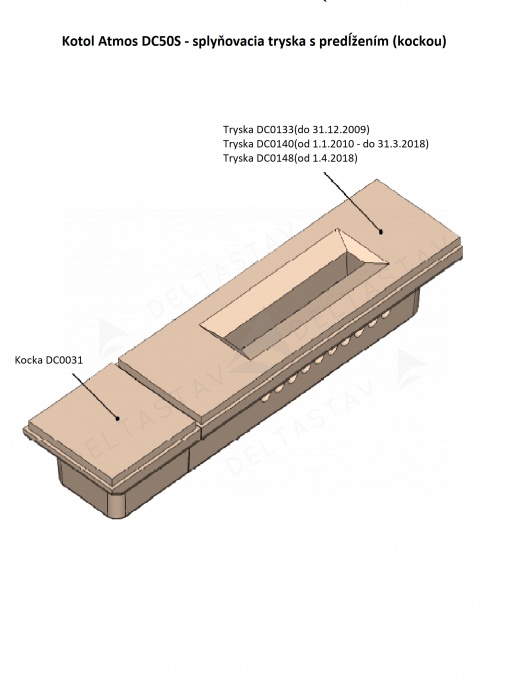

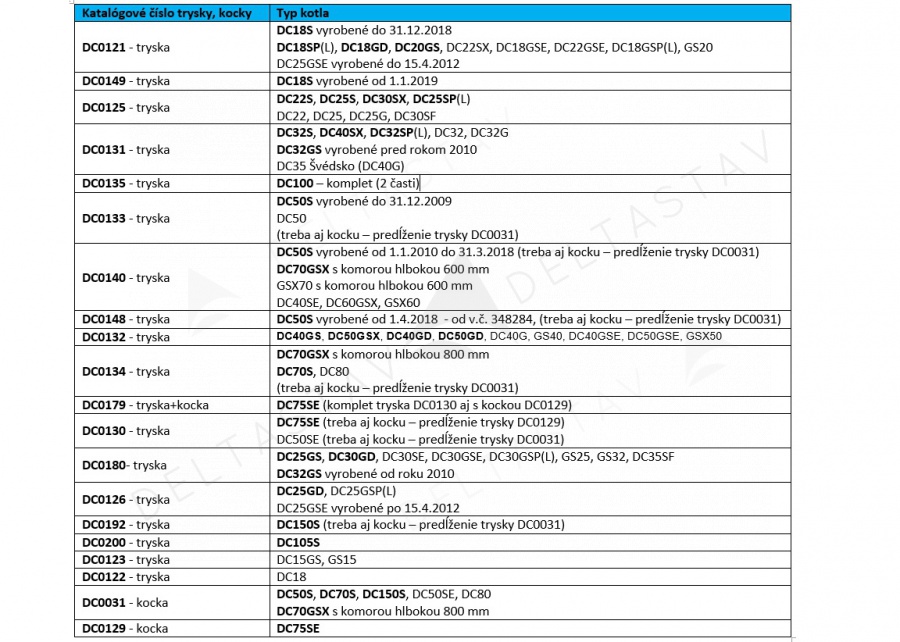

Tryska DC0148 je kompatibilní pouze s kachlovny ATMOS DC50S vyrobenými od 1. dubna 2018. Pro montáž je potřeba samostatný prodlužovací blok, který je třeba objednat zvlášť. Tato součást není součástí standardního balení. Je důležité poznamenat, že starší varianty výroby DC50S vyžadují jiné trysky: DC0133 pro modely vyrobené do roku 2009 a DC0140 pro modely vyrobené mezi roky 2010 a 2018. Vždy ověřte datum výroby a číslo modelu před objednáním, aby byly vyhnány problémy s kompatibilitou.

Technický pozadí pro projektanty

Tryska DC0148 funguje tak, že přivádí vzduch přes přesně rozměřenou štěrbinu do spalovací komory. Keramický materiál poskytuje tepelnou stabilitu a odolnost při opakovaných cyklech ohřevu. Její design je integrován s vnitřní strukturou kachlovny DC50S, aby udržoval konzistentní vzor průtoku vzduchu. Přítomnost prodlužovacího bloku umožňuje další kontrolu nad distribucí vzduchu a přístupem ke komoře. Účinnost systému závisí na správném zarovnání a těsnění, stejně jako na integritě stěn spalovací komory a vnitřních přepážek.

Servis a provoz

Doporučuje se pravidelná kontrola trysky DC0148 během běžného servisu kachlovny. Zkontrolujte, zda na keramickém tělese nejsou známky opotřebení, trhlin nebo deformace, a ujistěte se, že těsnící kroužky zůstávají nepoškozené. Jakékoliv poškození trysky nebo kroužků by mělo být řešeno co nejdříve, aby se zabránilo úniku vzduchu a nízké účinnosti. Během provozu zajistěte, aby průtok vzduchu zůstal nezakrytý a aby byl prodlužovací blok správně zarovnán s tryskou. V textu nejsou uvedena konkrétní servisní intervaly.

Nejčastější otázky

Může být tryska DC0148 použita u starších modelů DC50S?
Ne, tryska DC0148 je kompatibilní pouze s kachlovnami DC50S vyrobenými od 1. dubna 2018. Starší modely vyžadují jiné trysky.

Je prodlužovací blok součástí balení?
Ne, prodlužovací blok není součástí balení a musí být objednán zvlášť.

Kolik těsnících kroužků je součástí balení?

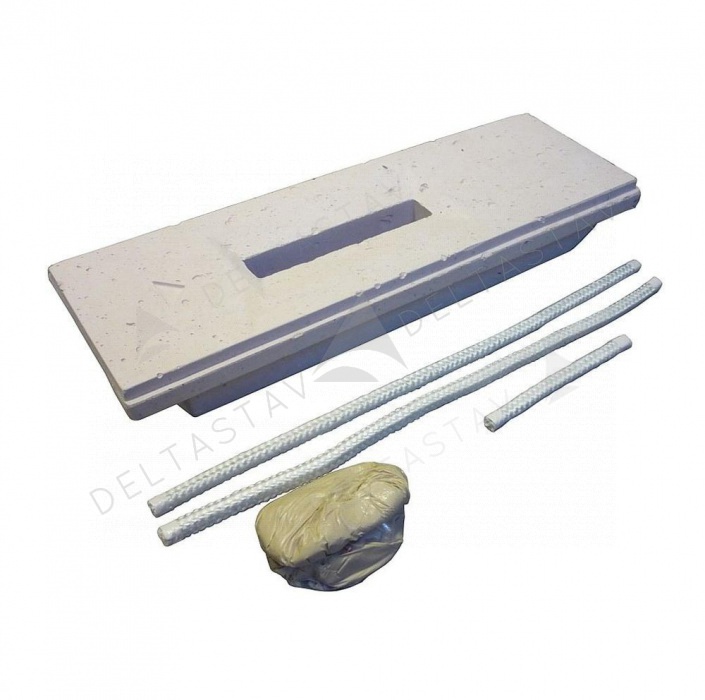

Do balení jsou zahrnuty tři těsnící kroužky pro montáž kolem bočních a předních stran kachlovny.

Jaká je délka keramické trysky?
Tryska DC0148 má celkovou délku 590 mm s 230 mm x 45 mm štěrbinou pro distribuci vzduchu.
