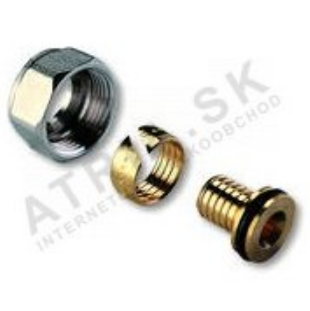

Šroubení - pro PEX potrubí - 14x2 PEX-EK
Kód: 500679Související produkty
Detailní popis produktu
Šroubovací přechody pro PEX-EK potrubí jsou základními komponentami při instalaci topných a potrubních systémů v obytných i komerčních budovách. Tyto šroubení se používají k připojení flexibilních PEX potrubí ke šroubovacím komponentám, jako jsou ventily, radiátory nebo rozdělovače. Instalatéři pracující na systémech podlahového vytápění, oběhových okruzích teplé vody nebo centrálního vytápění často setkávají s těmito spojeními, zejména v systémech vyžadujících odolnost vůči teplotním cyklům.
Šroubení zajišťuje pevné mechanické i hydraulické spojení mezi PEX potrubím a šroubovacím systémem. EPDM těsnící kroužek poskytuje spolehlivé těsnění proti úniku, zatímco mosazné tělo poskytuje pevnost a odolnost proti korozi. Tento typ šroubení se často používá v systémech, kde je třeba připojit PEX potrubí k tuhému mědi nebo oceli pomocí běžných metrických nebo imperiálních závitů.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Nominální tlak | PN 10 |
| Hmotnost | 0,068 kg |
| Kód | 500679 |
| Značka | IVAR |
Provozní teplota a nominální tlak jsou klíčovými faktory při výběru správného šroubení pro danou aplikaci. Maximální teplota +120 °C umožňuje použití šroubení v systémech teplé vody a topných okruzích. Označení PN 10 znamená, že šroubení je vhodné pro systémy s nízkým tlakem, což ho činí ideálním pro podlahové vytápění a distribuci teplé vody. Tyto parametry zajišťují, že šroubení vydrží běžné provozní podmínky v těchto systémech.
Instalace a připojení
Před instalací ověřte, že PEX potrubí je správně rozměrově a zkráceno na požadovanou délku. Vložte potrubí do šroubení až po zastavovací bod, přičemž se ujistěte, že EPDM těsnící kroužek je správně umístěn. Šroubení se připojuje k eurokuželovému závitům (EK) a vyžaduje přitažení momentovým klíčem v rozsahu 30–40 Nm. Přitažení nadměrné silou může poškodit těsnící kroužek nebo tělo šroubení, zatímco nedostatečné přitažení může vést k únikům. Běžné chyby při instalaci zahrnují špatné zarovnání potrubí a nesprávné umístění těsnícího kroužku. Vždy po instalaci zkontrolujte spojení na pevnost a zarovnání.
Kompatibilita a příslušenství
Tento přechod je kompatibilní s PEX-EK potrubím o rozměrech 14x2 a může být integrován do systémů s komponentami vybavenými eurokuželovými závity. Při instalaci se ujistěte, že odpovídající PEX potrubí i další šroubení jsou také hodnocena pro stejné provozní podmínky. Pro základní instalaci nejsou potřeba žádné konkrétní příslušenství, ale doporučuje se momentový klíč a nástroj pro řezání PEX potrubí pro přesnost a spolehlivost.
Technický pozadí pro projektanty
Přechod funguje tím, že vytváří mechanické i hydraulické těsnění mezi PEX potrubím a šroubovací komponentou. Tělo z mosazi CW617N poskytuje vysokou pevnost a odolnost proti korozi, zatímco EPDM těsnící kroužek zajišťuje trvanlivé těsnění. Návrh umožňuje tepelné roztažení PEX potrubí bez ovlivnění integrity spojení. Provozní teplota a tlak ovlivňují dlouhodobé výkony šroubení; překročení těchto limitů může snížit životnost a efektivitu. Správná integrace do systémového rozvrhu je zásadní pro minimalizaci namáhání spojení způsobeného pohybem nebo vibracemi potrubí.
Služba a provoz
Během provozu šroubení nepožaduje žádnou aktivní údržbu. Doporučuje se však pravidelné vizuální kontroly pro odhalení známek úniku nebo opotřebení. Pokud dojde k úniku, šroubení je třeba rozmontovat a zkontrolovat poškození těsnícího kroužku nebo závitu. Při znovusestavení postupujte stejným způsobem, jako při počáteční instalaci. Pro tento komponent nejsou definována žádná konkrétní období údržby, protože je navržen pro dlouhodobé použití za běžných provozních podmínek.
Nejčastější otázky
Může být tento přechod použit s PEX-a nebo PEX-b potrubím?
Ano, pokud má PEX potrubí průřez 14x2 a je kompatibilní s návrhem eurokuželového závitu.
Je možné vyměnit těsnící kroužek?
EPDM těsnící kroužek je součástí sestavy šroubení a není navržen pro samostatnou výměnu. Pokud je poškozen, je třeba vyměnit celé šroubení.
Může být toto šroubení použito v parních systémech?
Ne, provozní teplotní limit +120 °C z něj dělá nevhodný pro parní aplikace.
Jaké nástroje jsou potřeba pro instalaci?
Je třeba vhodný klíč pro přitažení závitu a nástroj pro přípravu PEX potrubí. Doporučuje se momentový klíč pro dosažení požadované síly přitažení.
Doplňkové parametry
| Kategorie: | Svěrné šroubení na PEX |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.068 kg |
| Druh výrobku: | potrubí |
| Průměr trubky: | 14 mm |
| Typ připojení: | svěrné šroubení |
| Materiál: | měď / bronz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 20.11.2024 9:42:12 |
