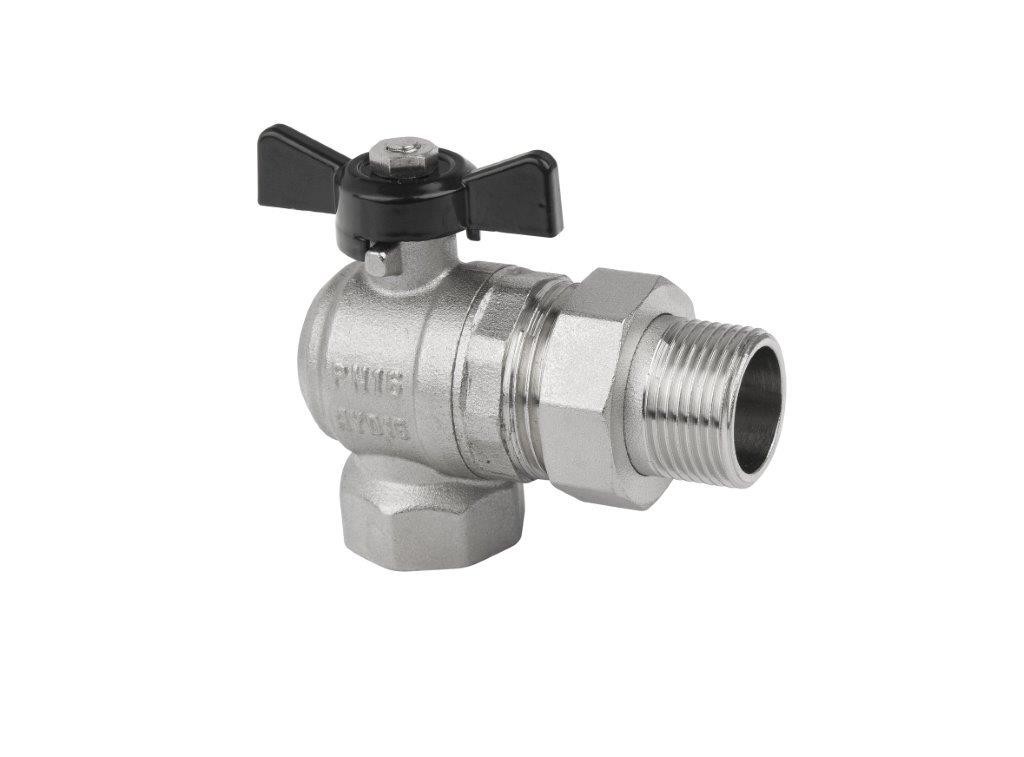

Kulový kohout s 1 palcovou půlspojovkou

Detailní popis produktu

Tento kulový kohout se běžně používá ve výstavbě i obchodních budovách pro vodovodní a otopné aplikace. Často se instaluje do systémů, kde prostorové omezení vyžaduje úhlovou konfiguraci, například pod kohoutky, v kotelnu nebo v kompaktních rozvodech. Ventil poskytuje spolehlivé uzavření s minimálním úsilím díky své čtvrtotáčkové ovládací funkci. Jeho konstrukce umožňuje integraci do novostaveb i rekonstrukcí, nabízí dlouhodobou spolehlivost v prostředí s kolísajícími teplotami a tlaky.

Robustní konstrukce ventilu zajišťuje kompatibilitu se standardními potrubními systémy. Ovládací páka z oceli s PVC povlakem umožňuje bezpečné manuální ovládání. Stlačovací matice kompenzuje drobné nepřesnosti během montáže, čímž snižuje riziko úniků. Nikelový povlak přidává odolnost proti korozi, činí ventil vhodným pro vlhká a mokrá prostředí. Ventil je navržen pro použití s horkou i studenou vodou, což ho činí vhodným jak pro domácí, tak pro otopné systémy.

Technické parametry

Montáž a připojení

Montáž by měla začít ověřením systémového tlaku a teploty, aby byly v rámci provozních mezí ventilu. 1 palcová půlspojovka vyžaduje závitové nebo pájené připojení k potrubí v závislosti na typu systému. Stlačovací matice by měla být natěsněna natolik, aby zabránila úniku, přičemž umožní drobné úpravy výrovnání. Ujistěte se, že ovládací páka je umístěna pro snadné přístup a ventil je plně otevřen během počátečního testování. Běžné chyby při montáži zahrnují přetížení stlačovací matice, což může poškodit těsnící plochu, nebo špatné výrovnání ventilu s proudem.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními měděnými nebo ocelovými potrubními systémy s 1 palcovými připojeními. Pro systémy vyžadující další řízení nebo monitorování lze ventil kombinovat s tlakovými manometry nebo průtokovými měřiči. Montéři by měli zvážit použití potrubních svorek nebo podpěr pro snížení vibrací a namáhání těla ventilu. Pro základní provoz není třeba žádné konkrétní příslušenství, ale pro zajištění bezpečného připojení jsou nutné vhodné nástroje, jako jsou kleště a potrubní nůž.

Technický popis pro projektanty

Ventil pracuje na principu koule a sedla, kde chromovaná koule se otáčí uvnitř mosazného těla pro řízení průtoku. Těsnění PTFE Teflon zajišťuje těsné uzavření s minimálním třením, což umožňuje plynulé ovládání i po dlouhodobém používání. Mosazné tělo má dobrou tepelnou vodivost a odolnost proti korozi, což ho činí ideálním pro systémy s horkou i studenou vodou. Ovládací páka poskytuje mechanickou výhodu, čímž se snižuje síla potřebná k ovládání ventilu. Doba životnosti závisí na faktorech, jako je čistota médií, frekvence provozu a kvalita montáže. Správné výrovnání a těsnění během montáže jsou kritické pro udržení účinnosti a zabránění předčasnému opotřebení.

Údržba a provoz

Pravidelné vizuální kontroly by měly být prováděny, aby byly zjištěny známky úniku, koroze nebo špatného výrovnání páky. Páka by měla volně pohybovat bez nadměrného odporu, což znamená, že vnitřní komponenty jsou v dobrém stavu. Pokud ventil ukazuje známky opotřebení nebo sníženého výkonu, může být potřeba demontáž a kontrola. Těsnící plochy by měly být očistěny a prohlédnuty na poškození. Nejsou stanoveny konkrétní intervaly údržby, ale pravidelné kontroly jsou doporučené pro systémy s vysokým využitím nebo kolísavými provozními podmínkami.

Nejčastější otázky

Může být ZKWSK-25 použit v otopných systémech?
Ano, ventil je vhodný pro otopné systémy díky své maximální pracovní teplotě 120 °C a jmenovitému tlaku 16 bar.

Je ovládací páka možné při montáži přestavit?
Ovládací páka je pevně spojena s tělem ventilu a nemůže být přestavena. Stlačovací matice však umožňuje drobné úpravy výrovnání, aby byly zohledněny montážní tolerance.

Jaké materiály jsou použity při výrobě ventilu?
Tělo je mosazné, koule je chromovaná mosaz, těsnící materiál je PTFE Teflon. Ovládací páka je z oceli s PVC povlakem.

Může být tento ventil použit pouze pro studenou vodu?
Ano, ventil je vhodný pro aplikace s použitím studené vody. Jeho konstrukce podporuje jak horkou, tak studenou vodu, což ho činí všestranným pro různé konfigurace systémů.
