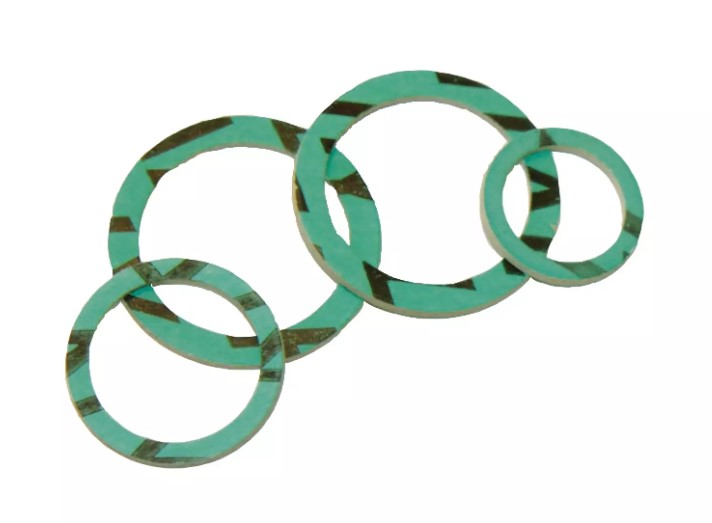

Univerzální vláknová pryžová těsnící podložka - závitové spoje pro vytápění - 1 palce; 38,5x27x1,8mm

Detailní popis produktu

Univerzální vláknové pryžové těsnící podložky jsou základní součástí při montáži závitových spojů ve vytápěcích a potrubních systémech. Často se používají ve všech typech budov, kde je potřeba spolehlivé těsnění za různých tlakových a teplotních podmínek. Instalatéři a technici pracující ve vytápění, vodovodním a potravinářském průmyslu často využívají tyto těsnící podložky k zajištění netěsných spojů v závitových spojích. Těsnící podložky jsou zvlášť vhodné pro aplikace s vysokým tlakem a zvýšenými teplotami, což je důvod, proč jsou ideální pro centrální vytápění, topné okruhy a průmyslové potrubní systémy.

Korektní výběr a montáž těchto těsnících podložek je klíčový pro zachování integrity systému. Často se používají spolu se závitovými spoji, jako jsou kulové kohouty, žlaby a potrubní přípojky. Těsnící podložka musí být pečlivě umístěna mezi spojovací plochy nebo uvnitř závitů, aby vytvořila těsný spoj odolný mechanickému namáhání a tepelnému roztažení. V systémech, kde je častá demontáž, je důležitým faktorem odolnost a opakované použití těsnící podložky.

Technické parametry

Nominální tlak	PN 16
Kód	1727GES36
Značka	IVAR

Nominální tlak PN 16 znamená, že těsnící podložka je vhodná pro systémy pracující s tlakem až 16 bar při standardní teplotě. Maximální provozní teplota +180°C zajišťuje kompatibilitu s topnými a vodovodními systémy. Tloušťka 1,8 mm přispívá k těsnící výkonnosti a odolnosti proti stlačení za zatížení. Tyto parametry jsou základní pro určení vhodnosti těsnící podložky pro konkrétní aplikace a pro zajištění souladu s požadavky návrhu systému.

Montáž a připojení

Aby byla těsnící podložka správně nainstalována, ujistěte se, že spojovací plochy závitových spojů jsou čisté a bez nečistot. Těsnící podložka by měla být umístěna do označené drážky nebo mezi spojovací plochy, zajištěna rovnoměrným pokrytím bez překrývání nebo deformace. Velikost připojení odpovídá 1 palci, s běžnými typy závitů používanými ve vytápění a vodovodním průmyslu. Během zatírání aplikujte rovnoměrnou sílu na matice nebo šrouby, aby nedošlo k nerovnoměrnému stlačení, což může vést k netěsnosti nebo předčasnému poškození. Běžnou chybou je přetížení, které může poškodit těsnící podložku a snížit její účinnost. Vždy se obracejte na doporučení pro moment zatírání v DIN 28090, aby byla zajištěna správná montáž.

Kompatibilita a příslušenství

Tato těsnící podložka je kompatibilní s řadou vytápěcích a potrubních spojů navržených pro závitové připojení 1 palce. Často se používá s kulovými kohouty, žlaby a potrubními přípojkami od různých výrobců. Pro kompletní montáž ujistěte, že spojovací komponenty jsou kompatibilní s rozměry a materiálovými vlastnostmi těsnící podložky. Pro standardní montáže není potřeba žádné další příslušenství, ale je vhodné mít si náhradní těsnící podložky k dispozici pro údržbu a výměnu.

Technický pozadí pro projektanty

Těsnící podložka funguje tím, že vytváří stlačitelné těsnění mezi dvěma spojovacími plochami, čímž zabrání úniku kapalin nebo plynů. Materiál je složen z vláken a pryže, což poskytuje flexibilitu a odolnost za různých tlakových a teplotních podmínek. Tato kombinace zajišťuje, že těsnící podložka udržuje svůj tvar a těsnící vlastnosti v průběhu času, i v dynamickém prostředí. Integrace těsnící podložky do systému závisí na návrhu závitových spojů a těsnící drážky. Doba životnosti a účinnost těsnící podložky jsou ovlivněny faktory, jako je četnost demontáže, kvalita spojovacích ploch a dodržování doporučených postupů pro zatírání.

Údržba a provoz

Během provozu je důležité pravidelně kontrolovat těsnící podložku na známky opotřebení, stlačení nebo poškození. Pokud těsnící podložka ukazuje známky degradace nebo je detekován únik, měla by být okamžitě vyměněna. V technických datech nejsou uvedeny konkrétní intervaly údržby, ale doporučuje se pravidelné provádění kontrol pro systémy pracující za vysokého tlaku nebo teploty. Při výměně těsnící podložky postupujte stejným způsobem montáže, aby byl zajištěn beznetěsný spoj.

Nejčastější otázky

Může být tato těsnící podložka použita v potravinářských aplikacích?
Ano, těsnící podložka je vhodná pro použití v potravinářském průmyslu, protože je vyrobena z netoxických materiálů a je bez azbestu.

Je tato těsnící podložka kompatibilní se závitovými spoji 1 palce?
Ano, těsnící podložka je speciálně navržena pro závitové spoje 1 palce a měla by být použita s kompatibilními komponentami.

Může být těsnící podložka znovu použita po demontáži?
Záleží na stavu těsnící podložky. Pokud zůstane nepoškozená a nedestrukována, může být znovu použita. Pokud ukazuje známky stlačení nebo opotřebení, měla by být vyměněna.

Jaká je maximální provozní teplota těsnící podložky?
Těsnící podložka je určena pro maximální provozní teplotu +180°C, což z ní činí vhodnou pro topné systémy a vodovodní systémy.
