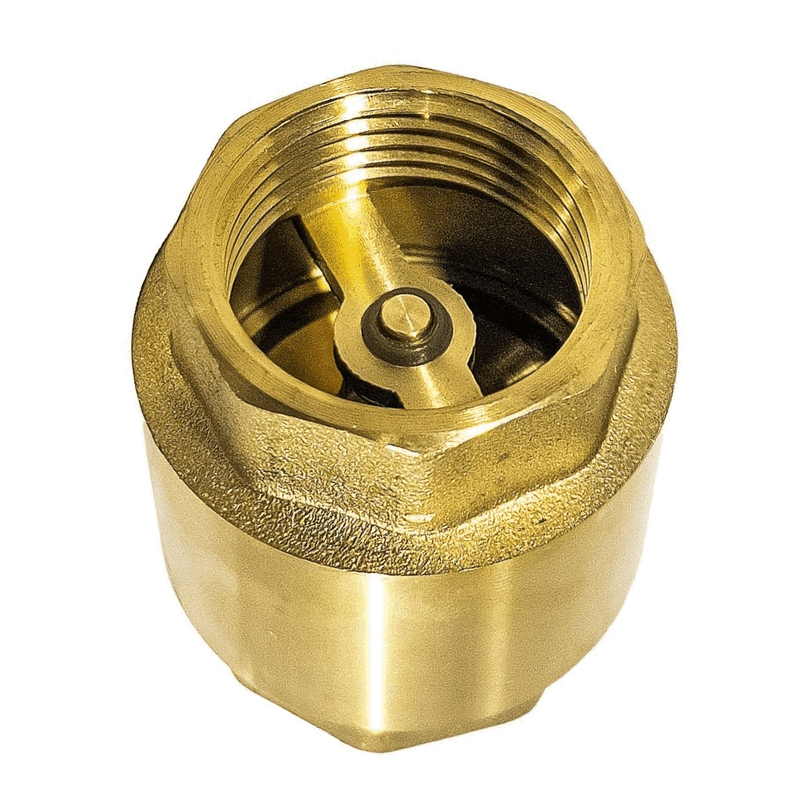

Univerzální klapkový ventil 6/4 palce plný rozsah

Detailní popis produktu

Univerzální klapkové ventily se často používají v topných a sanitárních systémech k regulaci průtoku v topných okruzích. Tato verze je vhodná pro instalace v obytných i komerčních budovách, včetně centrálních topných systémů, rozdělovacích linek teplé vody a průmyslových aplikací. Instalatéři s těmito ventily pracují během návrhu systému, jeho uvedení do provozu a údržby. Ventil je určen pro použití v uzavřených systémech, kde je potřeba regulace průtoku.

Jeho kompaktní rozměry a odolná mosazná konstrukce z něj dělají ideální volbu pro úzká místa a prostředí s vysokou teplotou. Vnitřní závit umožňuje přímé připojení ke standardním potrubím, čímž se snižuje potřeba dalších přípojek. Návrh ventilu zajišťuje spolehlivé těsnění a hladký provoz, i při kolísavých tlakových podmínkách.

Technické parametry

EAN	8594013122542
Rozměry Výška x Šířka x Hloubka (cm)	6,7x5,8
Kód	PR_1611
Značka	ITAP SpA

Ventil má nominální tlak PN15 a je testován na 40 bar, což ho činí vhodným pro středotlaké systémy. Maximální provozní teplota je 100°C, což je běžné pro topné a sanitární aplikace. Otevírací tlak 0,02 bar určuje minimální tlak potřebný k správné funkci ventilu. Tyto parametry jsou zásadní pro správné rozměření a výběr v souladu s požadavky systému.

Instalace a připojení

Ventil se instaluje pomocí vnitřního závitu, který musí být zarovnán s odpovídajícím závitem potrubí. Před instalací zkontrolujte, zda je závit čistý a bez nečistot. Na závit nanesete vhodný těsnicí prostředek, aby se zabránilo únikům. Ventil by měl být namontován do polohy, která umožňuje snadný přístup k inspekci a údržbě. Vyhněte se přetížení spojení, aby nedošlo k poškození závitů nebo těla ventilu. Běžné chyby při instalaci zahrnují špatné zarovnání těla ventilu a nesprávnou orientaci, což může vést k nedostatečnému těsnění nebo omezenému průtoku. Vždy ověřte směr průtoku uvedený na těle ventilu.

Kompatibilita a příslušenství

Tento univerzální klapkový ventil je kompatibilní se standardními závitovými potrubními systémy. Často se používá spolu s dalšími komponentami, jako jsou tlakové regulátory, expanzní nádoby a průtokoměry. Pro plnou funkčnost systému mohou být podle způsobu instalace potřeba další příslušenství, jako jsou např. přípojky nebo těsnící kroužky. Pro tuto verzi nejsou uvedeny konkrétní související produkty.

Technický pozadí pro projektanty

Ventil funguje na jednoduchém mechanickém principu: kotouč je umístěn kolmo na směr průtoku a otevírá nebo uzavírá průchod otáčením. Kotouč je vyroben z mosazi OT 58, což je materiál známý svou odolností a odolností proti korozi v prostředí teplé vody. Vnitřní závit zajišťuje bezpečné a netěsné spojení v systému. Ventil je navržen tak, aby se bez problémů integroval do topných a sanitárních systémů, s jeho tlakovými a teplotními parametry zajišťujícími dlouhodobý provoz. Doba životnosti a účinnost závisí na pravidelné údržbě a správné instalaci, stejně jako na kvalitě okolních komponent systému.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat prohlídku ventilu na známky opotřebení, úniků nebo zablokování. Těsnící plocha by měla zůstat čistá a nepoškozená. Pokud ventil ukazuje známky snížené těsnosti nebo neobvyklého hluku, měl by být podroben další inspekci. V krátkém popisu nejsou uvedena konkrétní období údržby. V případě selhání může být nutná výměna celé jednotky, neboť opravy se obvykle neprovádějí na místě.

Nejčastější otázky

Může být ventil použit v systému recirkulace teplé vody?
Ano, ventil je vhodný pro topné systémy s maximální teplotou 100°C a tlakovým vybavením PN15.

Je ventil kompatibilní s měděnými potrubími?
Ano, vnitřní závit umožňuje přímé připojení k měděným potrubím, pokud velikost závitu odpovídá.

Jaký je minimální tlak potřebný pro provoz ventilu?
Ventil vyžaduje otevírací tlak 0,02 bar pro správnou funkci.

Může být ventil namontován ve svislé poloze?
Ano, ventil lze namontovat ve svislé poloze, pokud je dodržen směr průtoku uvedený na těle ventilu.
