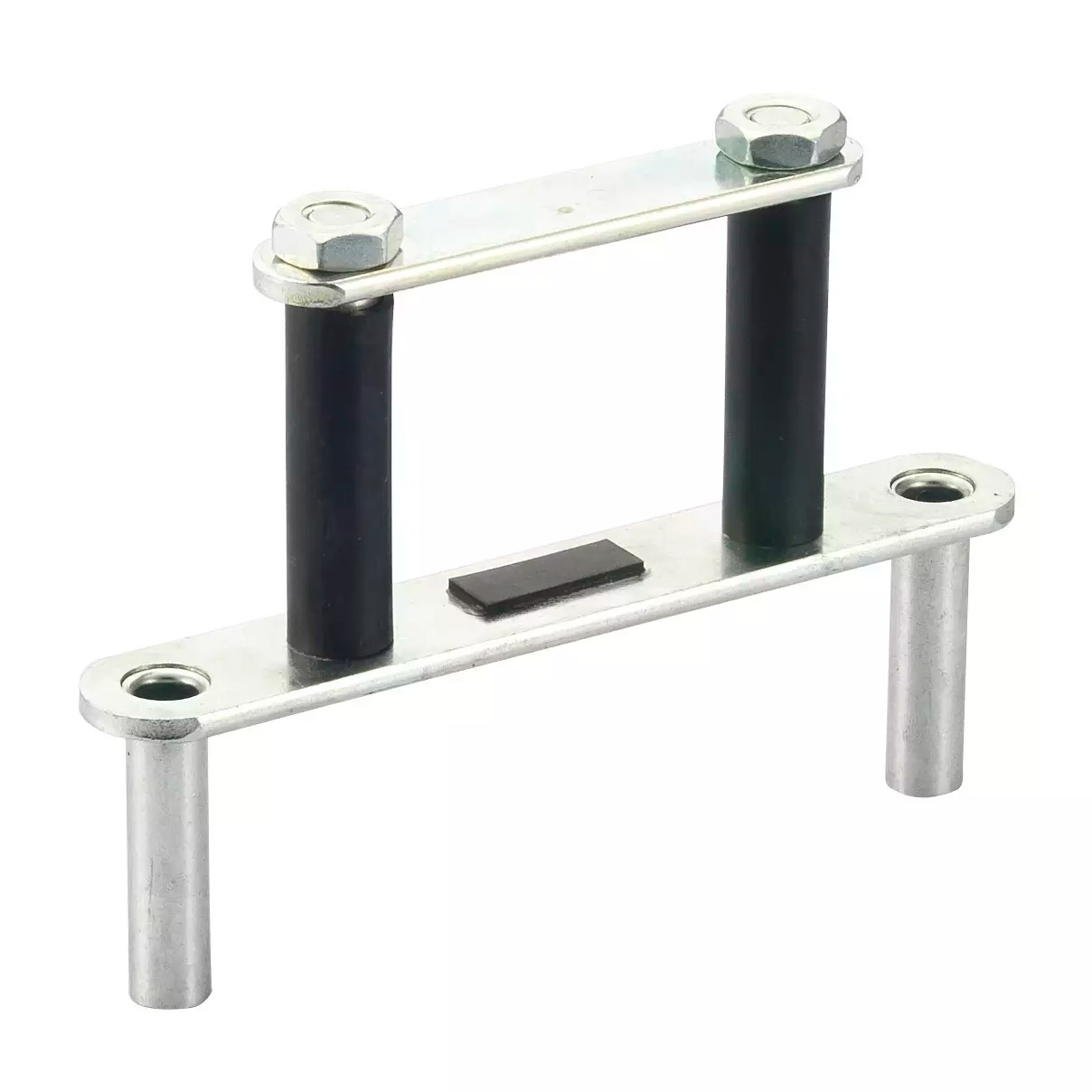

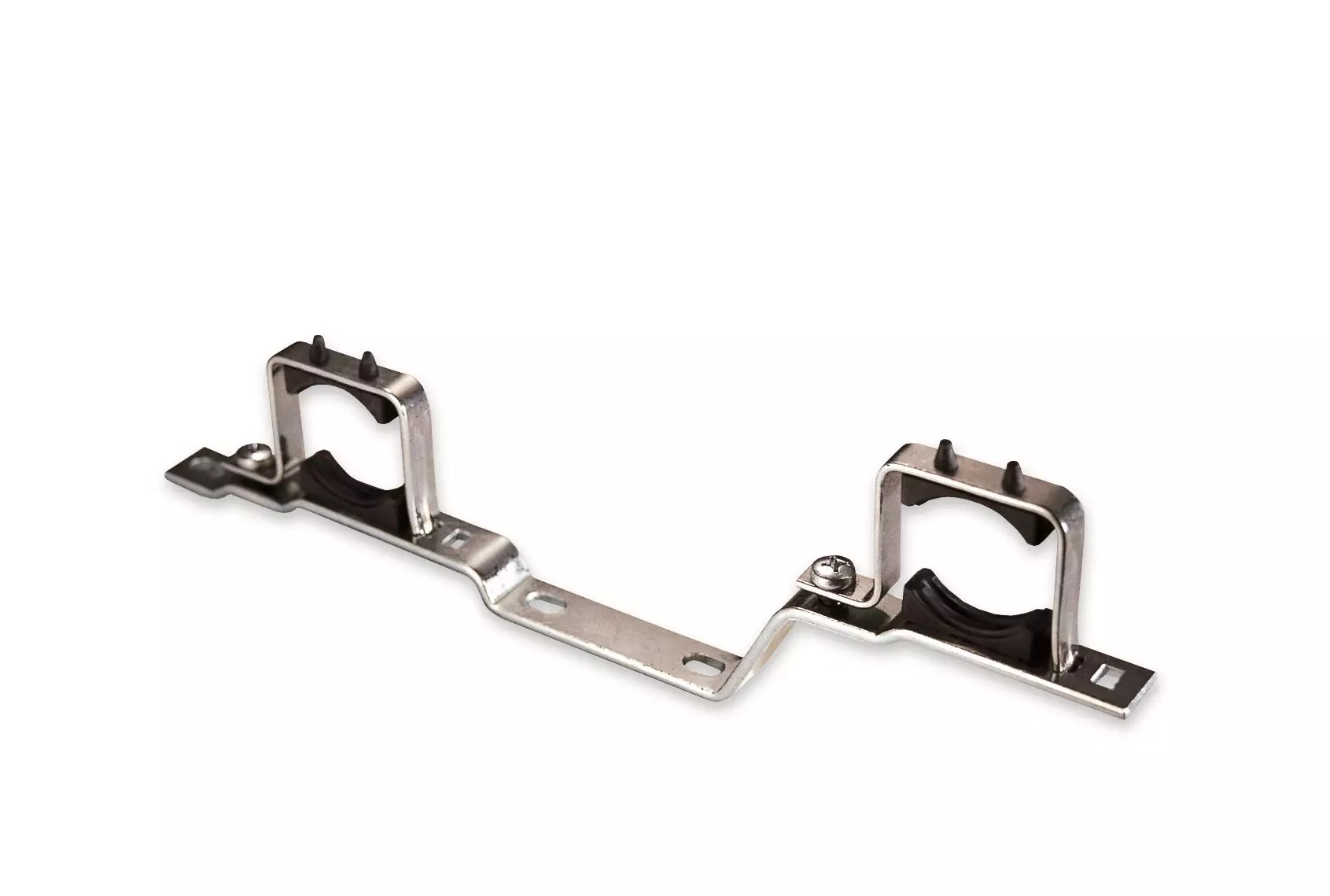

Kotvicový rám - pro rozdělovač - 5/4 palce; 250 mm; dvojitý

Detailní popis produktu

Kotvicové rámy pro rozdělovače jsou základními komponenty v hydronických otopných soustavách, kde zajišťují správné upevnění a zarovnání distribučních jednotek. V komerčních a bytových budovách s podlahovým vytápěním, sálavými panely nebo systémy s oddělenými zónami pomáhají tyto rámy udržovat konstrukční stabilitu a zabránit mechanickému namáhání na trubkových spojích. Instalatéři pracující s rozdělovači IVAR se s těmito rámy setkávají při sestavování soustavy, zejména při upevnění větších nebo více rozdělovačů v blízkosti. Správné umístění rámu je klíčové pro dlouhodobou funkčnost soustavy a přístupnost při údržbě.

Upevňovací rámy je třeba vybírat podle rozměrů rozdělovače, rozestupu trubek a rozložení soustavy. Délka tohoto rámu 250 mm umožňuje standardní konfigurace rozdělovačů a zároveň zajišťuje dostatečné volno pro trubkování a izolaci. Dvojitý design podporuje dva spojovací body, čímž zamezuje průhybům a vibracím, které by mohly ovlivnit účinnost soustavy. Instalatéři by měli zajistit, že rám je umístěn tak, aby nebyl v konfliktu s sousedními komponenty a aby umožnil tepelné roztažení.

Technické parametry

Materiál	ocel s cínovou izolací
Kód	501360
Značka	IVAR

Rám je vyroben z oceli s cínovou izolací, což zajišťuje odolnost proti korozi v běžných podmínkách otopných soustav. Karetové vložky tlumí vibrace a zabrání přímému kontaktu kovu s kovem, což by mohlo vést k opotřebení. Velikost spoje 5/4 palce zajišťuje kompatibilitu se standardními rozdělovačovými nátrubky. Délka 250 mm je vhodná pro většinu modelů rozdělovačů IVAR, ale instalatéři by měli ověřit rozměry vzhledem k konkrétnímu typu rozdělovače před montáží.

Montáž a připojení

Pro montáž rámu nejprve určete jeho polohu na těle rozdělovače. Ujistěte se, že rám je zarovnán s plánovanými trubkovými spoji a že je dostatečné volno pro izolaci a přístup. Rám upevněte vhodnými šrouby, přičemž se vyhněte přetížení, které by mohlo poškodit tělo rozdělovače. Zkontrolujte, že rám je vodorovný a že karetové vložky jsou správně umístěny, aby zabránily pohybu. Běžné chyby při montáži zahrnují špatné zarovnání s trubkovými spoji, nedostatečné volno pro izolaci a nedostatečné uvažování o tepelném roztažení. Vždy ověřte kompatibilitu rámu s konkrétním modelem rozdělovače před zahájením montáže.

Kompatibilita a příslušenství

Tento dvojitý kotvicový rám je kompatibilní s rozdělovači IVAR včetně modelů CS 501, CI 553, CS 553, CI 557, UNIMIX a COMBITOP. Je vhodný i pro modely CI 400 a CS 200, pokud se použije vhodná varianta rámu. Při montáži více rozdělovačů zajistěte, že všechny rámy jsou stejného typu a orientace pro konzistentní upevnění. Další příslušenství, jako jsou montážní desky, izolační kroužky nebo dilatační články, mohou být potřeba v závislosti na konfiguraci soustavy a místních předpisech.

Technický pozadí pro projektanty

Kotvicové rámy slouží jako mechanické podpory pro rozdělovače, rozdělují zatížení a zabraňují namáhání na trubkových spojích. Konstrukce z oceli s cínovou izolací poskytuje odolnost v prostředí s průměrnou vlhkostí a teplotními změnami. Karetové vložky tlumí vibrace a zmenšují přenos hluku přes tělo rozdělovače. Při integraci do otopné soustavy musí být rám umístěn tak, aby umožnil tepelné roztažení a smršťování rozdělovače a připojených trubek. Návrh rámu a jeho materiálové vlastnosti ovlivňují jeho nosnost a odolnost vůči prostředí, jako je vlhkost a cykly teplot.

Údržba a provoz

Během pravidelné údržby zkontrolujte rám na známky koroze, opotřebení nebo uvolnění šroubů. Ujistěte se, že karetové vložky jsou nepoškozené a že rám stále poskytuje stabilní podporu pro rozdělovač. Pokud rám ukazuje známky poškození nebo výrazného opotřebení, měl by být vyměněn, aby byla zachována integrita soustavy. V technické dokumentaci nejsou uvedena konkrétní období údržby, ale pravidelné vizuální kontroly jsou doporučovány jako součást obecné údržby soustavy.

Nejčastější otázky

Lze tento rám použít s všemi modely rozdělovačů IVAR?
Tento rám je vhodný pro většinu rozdělovačů IVAR včetně CS 501, CI 553, CS 553, CI 557, UNIMIX a COMBITOP. Není kompatibilní s modely CI 400 a CS 200 bez výběru vhodné varianty rámu.

Jak by měl být rám umístěn při montáži?
Umístěte rám na určené místo na těle rozdělovače, zajistěte jeho zarovnání s plánovanými trubkovými spoji a dostatečné volno pro izolaci a přístup. Zkontrolujte, že rám je vodorovný a že karetové vložky jsou správně umístěny.

Jaká je funkce karetových vložek?
Karetové vložky tlumí vibrace a zabrání přímému kontaktu kovu s kovem, který by mohl vést k opotřebení. Zároveň zmenšují přenos hluku přes tělo rozdělovače, což zlepšuje výkon a trvanlivost soustavy.

Lze použít více rámových podpor pro jeden rozdělovač?
Ano, pro větší nebo těžší rozdělovače lze použít více rámových podpor, aby byla zajištěna stabilní podpora a zabráněno průhybům. Ujistěte se, že všechny rámy jsou stejného typu a orientace pro konzistentní upevnění a výkon soustavy.
