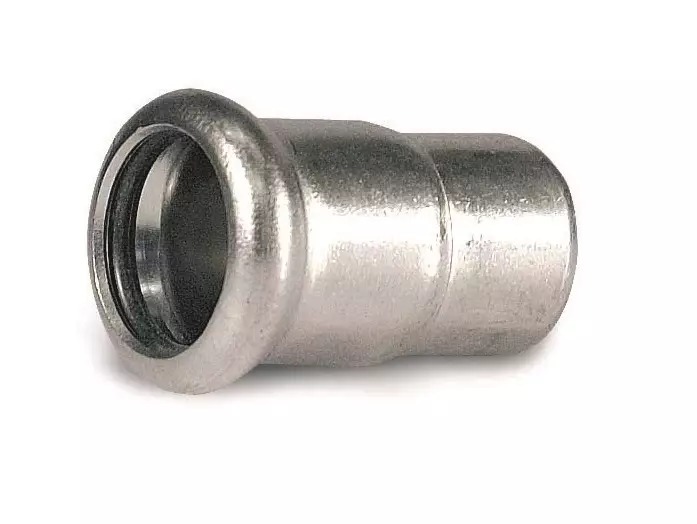

Trubková víko - N - 22mm
Kód: IVN50.22Související produkty
Detailní popis produktu
Stlačovací trubková víka jsou základními komponenty moderních potrubních a vytápěcích systémů, zejména v aplikacích, kde jsou požadovány aero a hydrotěsná těsnění. Instalatéři pracující na bytových, komerčních a průmyslových projektech často používají tato víka k uzavření nevyužitých konců trubek během návrhu nebo údržby systému. IVAR IVN50.22 je vhodné k použití ve širokém rozsahu prostředí, včetně vytápěcích systémů, hasicích systémů, systémů stlačeného vzduchu, solárních tepelných systémů a průmyslových instalací. Jeho konstrukce z nerezové oceli zajišťuje odolnost v agresivních prostředích, zatímco EPDM těsnicí kroužek poskytuje spolehlivé výkony v širokém rozsahu teplot.
V instalacích, kde je třeba dočasně nebo trvale uzavřít konce trubek, IVN50.22 nabízí bezpečné řešení. Často se používá v uzavřených systémech, kde jsou očekávány změny tlaku a teploty. Stlačovací design umožňuje rychlou a nástrojově bezprostřední montáž, což zkracuje dobu výpadku a zajišťuje integrity systému. Víko je zvláště užitečné v systémech, kde není potřeba pozdějšího přístupu k trubce, například v skrytých prostorech nebo za stěnami.
Technické parametry
| Materiál | Nerezová ocel typu Wst. Nr. 1.4404 (AISI 316L), EPDM těsnicí kroužek |
|---|---|
| Prov. teplota | -20 °C |
| Nominální tlak | PN 16 |
| Kód | IVN50.22 |
| Značka | IVAR |
Montáž a spojení
IVN50.22 je navrženo pro stlačovací montáž na trubky o průměru 22mm. Proces montáže zahrnuje vložení víka na konec trubky a jeho stlačení pomocí kompatibilního stlačovacího nástroje. Je důležité zajistit, že konec trubky je čistý a bez ostrých hran před montáží. Víko obsahuje indikátor pro potvrzení správného stlačení na délku 54mm. Běžnou chybou během montáže je nedostatečné stlačení, což může vést k únikům. Instalatéři by měli ověřit, že víko je plně stlačeno a že je zapněn indikátor, aby zajistili bezpečné těsnění.
Kompatibilita a příslušenství
Toto trubkové víko je kompatibilní se stlačovacími nerezovými potrubními systémy stejného průměru. Je určeno pro použití s trubkami o průměru 22mm a mělo by být kombinováno s dalšími stlačovacími armaturami a komponenty ze stejného systému. Pro standardní montáž nejsou potřeba žádná další příslušenství. Při plánování systému zkontrolujte, že všechny komponenty pocházejí ze stejného stlačovacího rozsahu, aby byla zachována integrity a výkon systému.
Technický pozadí pro návrháře
IVN50.22 pracuje na principu mechanického stlačení, kdy je víko stlačeno na trubku, aby vzniklo těsné těsnění. Nerezové tělo poskytuje odolnost proti korozi a opotřebení, což z něj dělá vhodný komponent pro dlouhodobé použití v agresivních prostředích. EPDM těsnicí kroužek zajišťuje spolehlivé těsnění v celém rozsahu provozních teplot. Při integraci do systému by mělo být víko umístěno v místech, kde není potřeba přístupu, a návrh systému by měl zahrnovat tepelnou dilataci a změny tlaku. Vlastnosti materiálu nerezové oceli a EPDM přispívají ke životnosti a efektivitě komponentu v systému.
Služba a provoz
Během provozu víko nepožaduje žádnou aktivní údržbu. Doporučuje se však pravidelné vizuální kontroly na známky opotřebení, koroze nebo úniků. Pokud je víko odstraněno z jakéhokoli důvodu, mělo by být nahrazeno novým jednotkou, protože znovupoužití rozepnutého víka může ohrozit těsnění. V technických datech nejsou uvedena žádná konkrétní období údržby, ale jakákoli podezřelá poškození by měla být okamžitě vyřešena, aby se zabránilo selhání systému.
Nejčastější otázky
Může být IVN50.22 použit ve solárních tepelných systémech?
Ano, víko je vhodné pro solární tepelné systémy, protože pracuje v požadovaném rozsahu teplot až do +120°C a je kompatibilní se stlačovacími nerezovými potrubními systémy.
Je EPDM těsnicí kroužek odolný vůči agresivním médiím?
EPDM těsnicí kroužek je vhodný pro použití s různými kapalinami, včetně vody a inertních plynů, ale jeho odolnost vůči agresivním médiím by měla být ověřena podle technického listu výrobce.
Může být víko znovu použito po rozepnutí?
Ne, jakmile je víko rozepnuto, nemůže být znovu použito. Je třeba nainstalovat nové víko, aby byla zajištěna bezpečná a netěsná spojka.
Jaká je maximální provozní teplota víka?
Maximální provozní teplota je +120°C, při vyšších teplotách může být ovlivněno výkon EPDM těsnicího kroužku.
Doplňkové parametry
| Kategorie: | IVAR.IVN50, IVN51 - víčko potrubí |
|---|---|
| Druh výrobku: | potrubí |
| Průměr trubky: | 22 mm |
| Typ připojení: | lisovací spoj |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:26:22 |
