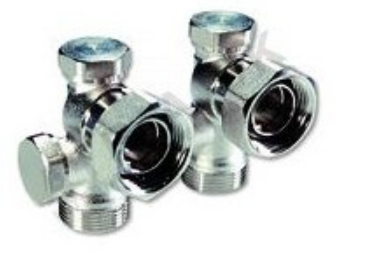

Vekoluxivar one-two-pipe - rohový, EK x 3/4" F IVAR.DS 356
Kód: 500323Související produkty
Detailní popis produktu
Tento ventil se běžně používá ve stavebních i komerčních budovách v jedno- nebo dvouproudých centrálních soustavách vytápění. Instalatéři jej často potkají při integrování obchůdek do otopných těles nebo rozdělovačů. Jeho konstrukce umožňuje řízenou přesměrování průtoku, což zajišťuje regulaci jednotlivých zón bez ohrožení vyváženosti celé soustavy.
Tělo z ničkované mosazi zaručuje odolnost proti korozi a odolnost v prostředí vlhkého vytápění. Závitové připojení ke měděné nebo plastové trubce vyžaduje specifické stlačovací nebo přitlačovací spojky v závislosti na materiálu potrubí. Tento ventil se často nachází v systémech vyžadujících flexibilitu mezi konfiguracemi jedno- a dvouproudých systémů, zejména v starších nebo kombinovaných instalacích.
Technické parametry
| Materiál | Ničkovaná mosaz CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Jmenovitý tlak | PN 10 |
| Hmotnost | 0,353 kg |
| Kód | 500323 |
| Značka | IVAR |
Montáž a připojení
Instalace začíná ověřením typu 3/4“ Eurokonického závitu (EK) na ventilu. Ke měděné trubce připojte pomocí stlačovacích spojek IVAR.TR nebo k trubkám z plastu nebo hliníkové kompozity pomocí spojek IVAR.TA nebo IVAR.TP. Před utažením zajistěte, že povrchy těsnění jsou čisté a bez nečistot. Běžnou chybou je přetížení spojky, což může poškodit závit nebo těsnění ventilu. Vždy dodržujte doporučené momenty utažení výrobce. Zkontrolujte rovnoběžnost mezi osou ventilu a potrubím, aby se při provozu nevyskytl napětí na spojce.
Kompatibilita a příslušenství
Tento ventil je přímo kompatibilní s otopnými tělesy značek Kermi, Cosmonova a Buderus. Pro otopná tělesa Korado, Purmo a Korad je nutný adaptérový modul (IVAR.AVK 01). Při objednávce zajistěte, že jsou k dispozici správné spojky pro daný materiál potrubí – měď, AluPEX nebo plast. Ventil se dodává v baleních po šesti kusech nebo 48 kusech v krabici.
Technický pozadí pro projektanty
Val má funkci trojproudého obchůdku, který umožňuje současný přívod a návratový proud skrze otopné těleso, přičemž udržuje přímý obchůdek. Tělo z ničkované mosazi CW617N nabízí vysokou mechanickou pevnost a tepelnou vodivost. Jeho konstrukce umožňuje integraci jak do gravitačních, tak i čerpaných systémů, přičemž tokové vlastnosti jsou ovlivněny geometrií vnitřních portů. Dlouhodobá účinnost závisí na správném vyvážení a pravidelné kontrole těsnících ploch na opotřebení.
Servis a provoz
Pravidelné vizuální inspekce by měly zaměřit integrity spojení a vyloučit úniky kolem závitů. Pokud systém ukazuje neočekávané poklesy tlaku nebo snížení výstupu tepla, demontujte ventil a zkontrolujte nečistoty nebo korozi uvnitř portů. V technické dokumentaci není stanoven plánovaný servis; přesto se doporučuje provádět údržbu při známkách provozních odchylek.
Nejčastěji kladené otázky
Může být tento ventil připojen ke měděné trubce?
Ano, připojuje se ke měděné trubce pomocí stlačovacích spojek (IVAR.TR) s 3/4“ Eurokonickým závitem.
Je tento ventil kompatibilní s plastovými potrubními systémy?
Ano, funguje s plastovými trubkami pomocí spojek IVAR.TP navržených pro přitlačovací spojení.
Může být použit s trubkami AluPEX?
Ano, doporučují se spojky IVAR.TA pro připojení k trubkám AluPEX.
Požaduje adaptérový modul pro určité otopné tělesa?
Ano, pro otopná tělesa jako jsou Korado nebo Purmo použijte adaptérový modul IVAR.AVK 01, aby byl zajištěn správný fit.
Doplňkové parametry
| Kategorie: | VEKOLUXIVAR PRO DVOUTRUBKOVÝ SYSTÉM - PŘÍMÝ |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.353 kg |
| Druh výrobku: | potrubí |
| Rozměr závitu: | 3/4" |
| Typ připojení: | svěrné šroubení |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 29.11.2024 15:12:49 |
