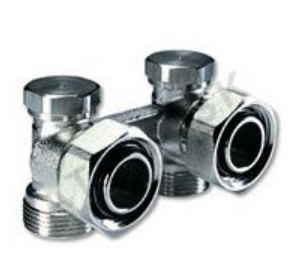

Vekoluxivar pro dvoutrubkový systém - EK x 3/4 palce F; rohový

Detailní popis produktu

Tento rohový ventil dvoutrubkového systému se často používá v bytových a komerčních otopných soustavách, kde prostorové omezení vyžaduje kompaktní, šikmou spojku. Typicky se instaluje do centrálních otopných systémů s jednotlivými otopnými tělesy nebo do obvodů podlahového vytápění. Ventil umožňuje regulaci průtoku a odpojení připojeného otopného tělesa, což ho činí vhodným pro použití jak v nových instalacích, tak při rekonstrukcích systémů. Konstrukce z mosazi s niklovým povlakem zajišťuje odolnost vůči korozi a trvanlivost v běžných otopných prostředích.

Jeho rohová konfigurace je ideální pro úzké prostory, jako jsou místa pod kohoutkem, v kotelnu nebo za otopnými tělesy, kde přímá spojka není možná. Ventil je vhodný pro použití v dvoutrubkových otopných systémech, kde se samostatné dodávací a návratové trubky používají k okruhu ohřáté vody. Často se nachází v systémech s otopnými tělesy Kermi, Cosmonova nebo Buderus a může být přizpůsoben také pro otopná tělesa Korado, Purmo nebo Korad s vhodným adaptérem.

Technické parametry

Maximální provozní teplota +120 °C a jmenovitý tlak PN 10 jsou klíčové faktory určující vhodnost ventilu pro dané použití. Tyto parametry zajišťují kompatibilitu s běžnými otopnými systémovými tlaky a teplotami, čímž umožňují ventilu spolehlivě fungovat v typických centrálních otopných prostředích. Materiál a jmenovitý tlak ovlivňují odolnost ventilu vůči tepelnému roztažení a mechanickému namáhání během provozu.

Instalace a připojení

Instalace vyžaduje pečlivé zarovnání ventilu s dodávacími a návratovými trubkami. Ventil má závit Euroconus (EK) nebo M24 pro připojení k měděným nebo plastovým trubkám. Pro měděné trubky použijte stlačovací přípojky IVAR.TR, zatímco pro trubky ALPEX jsou vhodné přípojky IVAR.TA. Plastové trubky vyžadují přípojky IVAR.TP. Při připojení k otopným tělesům z Kermi, Cosmonova nebo Buderus není potřeba použít adaptér. Pro otopná tělesa Korado, Purmo nebo Korad je třeba použít adaptér IVAR.AVK 01, aby byla zajištěna bezpečná a netěsná spojka.

Běžné chyby při instalaci zahrnují nesprávné zarovnání závitů, nedodržení použití správných stlačovacích nebo adaptérových přípojek a přetírání, což může poškodit tělo ventilu nebo těsnící plochy. Montéři by měli ověřit, že ventil je pevně zasunut do trubky a že všechny spojky jsou utaženy podle specifikací výrobce. Po instalaci by měl být proveden tlakový test, aby byla potvrzena integrity systému.

Kompatibilita a příslušenství

Tento ventil je kompatibilní s měděnými a plastovými potrubními systémy a může být připojen pomocí stlačovacích přípojek IVAR.TR, TA nebo TP. Je vhodný pro použití s otopnými tělesy Kermi, Cosmonova a Buderus bez nutnosti adaptéru. Pro otopná tělesa Korado, Purmo a Korad je třeba objednat adaptér IVAR.AVK 01 zvlášť. Pro běžnou instalaci nejsou potřeba žádné další příslušenství, ale montéři by měli zajistit, že mají k dispozici správné přípojky a adaptéry, než začnou pracovat.

Technický pozadí pro projektanty

Ventil funguje tím, že umožňuje nebo omezí průtok ohřáté vody v dvoutrubkovém systému. Jeho návrh umožňuje přesnou regulaci průtoku, což ho činí vhodným pro systémy, kde je vyžadováno individuální vyvážení otopných těles. Tepelná vodivost a mechanická pevnost materiálu přispívají k účinnosti a životnosti ventilu. Správný návrh systému, včetně správného rozměru potrubí a průtokových hodnot, je zásadní pro zajištění optimálního výkonu a prevence přehřátí nebo ztráty tlaku.

Údržba a provoz

Doporučuje se pravidelné vizuální kontroly na známky opotřebení, netěsnosti nebo koroze. V technických datech nejsou uvedena žádná plánovaná období údržby. Pokud je detekována netěsnost, měl by být systém vyrovnán a ovlivněná spojka prohlédnuta. V případě podezření na vnitřní poškození by měl být ventil vyměněn. Během běžného provozu není ventil potřeba mazat nebo upravovat.

Nejčastější otázky

Může být tento ventil připojen k plastové trubce?
Ano, může být připojen k plastové trubce pomocí stlačovacích přípojek IVAR.TP. Ujistěte se, že přípojky jsou kompatibilní s konkrétním typem plastové trubky, kterou používáte.

Je pro otopná tělesa Korado potřeba adaptéru?
Ano, musí se použít adaptér IVAR.AVK 01 pro připojení ventilu k otopným tělesům Korado. To zajišťuje bezpečnou a netěsnou spojku.

Může být ventil použit v dvoutrubkovém systému s měděnými trubkami?
Ano, je vhodný pro použití v dvoutrubkovém systému s měděnými trubkami. Použijte stlačovací přípojky IVAR.TR pro bezpečné připojení.

Jaká je maximální provozní teplota ventilu?
Ventil je určen pro maximální provozní teplotu +120 °C, což ho činí vhodným pro použití v běžných centrálních otopných systémech.
