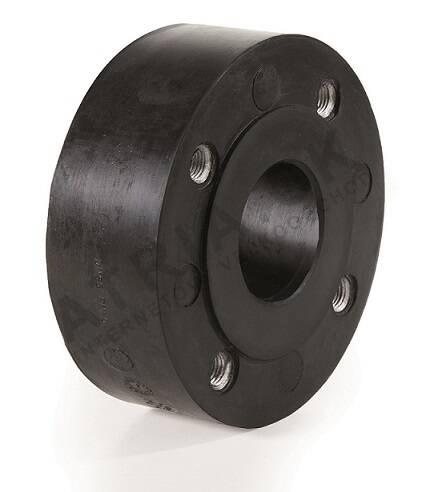

Tlumicový mezerovýk - řada W8 - DN 150; L=70mm; EPDM
Kód: W8500150Související produkty
Detailní popis produktu
Tlumicové mezerovéky jsou nezbytné v klimatizačních systémech, rozvodech vody a v zařízeních na stlačený vzduch, kde je třeba omezit mechanické vibrace a přenos hluku. Tyto komponenty se často používají v obchodních a průmyslových budovách, včetně topných a větracích systémů, kde pohyb potrubí může způsobit napětí v konstrukci a akustické rušení. Instalatéři a technici pracující na těchto systémech potřebují integrovat mezerovéky, které efektivně izolují úseky potrubí, přičemž zachovají integrity a zarovnání systému.
Mezerovéky jsou zvláště užitečné v systémech, kde se očekává tepelné roztažení a mechanický pohyb. Pomáhají zabránit přenosu vibrací z čerpadel, kompresorů nebo jiných zařízení na sousední potrubí, čímž snižují riziko únavového poškození a šíření hluku. Design zajišťuje, že systém zůstane dostatečně flexibilní, aby přijal pohyb, aniž by došlo ke ztrátě těsnosti nebo zarovnání flančových spojů.
Technické parametry
| Materiál - flanče | Galvanizovaný ocel |
|---|---|
| Jmenovitý průměr | DN 150 |
| Jmenovitý tlak | PN 10 |
| Hmotnost | 10,101 kg |
| Kód | W8500150 |
| Značka | IVAR |
Montáž a připojení
Montáž IVAR W8500150 vyžaduje přesné zarovnání flančových konců, aby bylo zajištěno beznetěsné a bezúnikové spojení. Před sestavením je nutné flanče očistit a odstranit všechny nečistoty. Mezerovýk se umístí mezi flančové části a šrouby se utáhnou podle momentových specifikací výrobce. Důležité je ověřit, že těsnící prvek z EPDM je správně umístěn a není poškozený během montáže.
Kompatibilita a příslušenství
IVAR W8500150 je kompatibilní se standardními flančovými spojeními PN 10 a vhodný pro použití s vodou a směsmi glykolu až do 50 %. Nepoužívejte jej pro páru, plyny nebo olejové kapaliny. Při instalaci tohoto komponentu zkontrolujte, zda flančové koncovky připojeného potrubí odpovídají klasifikaci PN 10. Podle konkrétní aplikace a prostředí mohou být potřeba další příslušenství, jako jsou těsnění nebo těsnící směsi.
Technický pozadí pro projektanty
Tlumicový mezerovýk funguje tím, že izoluje úseky potrubí prostřednictvím flexibilního těsnícího prvku z EPDM. Tento materiál je zvolen díky své odolnosti vůči vodě a směsím glykolu, což jej činí vhodným pro klimatizační a vodovodní aplikace. Galvanizované ocelové flanče poskytují konstrukční podporu a odolnost proti korozi. Návrh umožňuje omezený pohyb mezi částmi potrubí, přičemž zároveň zajišťuje těsné spojení. Účinnost mezerovéku závisí na správném výběru typu flanče, těsnícího materiálu a správném zarovnání během instalace. Faktory prostředí, jako jsou teplota a chemická expozice, mohou ovlivnit dlouhodobé výkony komponenty.
Služba a provoz
Doporučuje se pravidelná kontrola IVAR W8500150, aby byla zajištěna bezproblémová funkce. Zkontrolujte případné známky opotřebení, deformace nebo úniku na flančovém spojení. Těsnící prvek z EPDM by měl zůstat pružný a bez trhlin nebo ztuhnutí. Pokud bylo zjištěno jakékoliv poškození, komponentu je třeba vyměnit, aby se zabránilo selhání systému. Nejsou stanoveny konkrétní intervaly údržby, ale údržba by měla být součástí pravidelných kontrol systému.
Nejčastější otázky
Lze IVAR W8500150 použít ve spalinových systémech?
Ne, komponenta není vhodná pro páru. Těsnící prvek z EPDM je navržen pouze pro vodu a směsi glykolu.
Jaká je maximální provozní teplota IVAR W8500150?
Komponenta je určena pro provoz mezi -10 °C a +100 °C. Překročení tohoto rozsahu může ovlivnit výkon těsnícího prvku.
Lze IVAR W8500150 použít s olejovými kapalinami?
Ne, komponenta není vhodná pro olejové kapaliny nebo uhlíkaté sloučeniny. Materiál EPDM není odolný vůči těmto látkám.
Jaký je doporučený moment pro utažení flančových šroubů?
Dodržujte momentové specifikace výrobce pro velikost flanče a typ šroubu. Přetížení může poškodit těsnící prvek.
Doplňkové parametry
| Kategorie: | BRA.W8.500 - Vibrace tlumící mezikus |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 10.101 kg |
| Jmenovitá světlost (DN): | DN 125 a více |
| Typ připojení: | příruba |
| Materiál: | ocel / litina |
| Jmenovitá světlost: | DN 150 |
| Jmenovitý tlak: | PN 10 |
| Materiál: | - příruby |
| Posledná aktuálizacia ceny: | 25.11.2024 21:23:14 |
