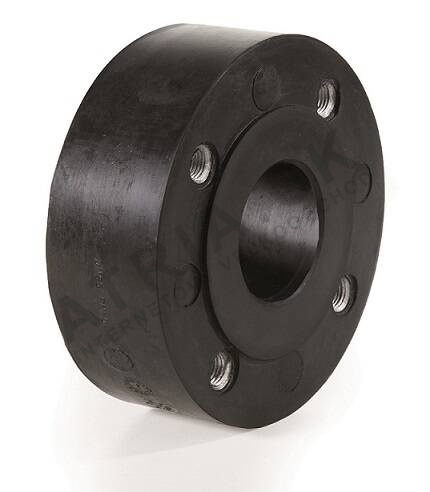

Tlumicí vložka - řada W8 - DN 65; L=70mm; EPDM

Detailní popis produktu

Tlumicí vložky jsou nezbytné v průmyslových a komerčních HVAC systémech, sítích pro distribuci vody a instalacích stlačeného vzduchu. Tyto systémy často způsobují mechanické vibrace způsobené provozem čerpadel, pohybem ventilátorů nebo prouděním tekutin. Instalatéři a technici musí zajistit, že tyto vibrace jsou izolovány, aby se zabránilo strukturní rezonanci, šíření hluku a potenciálnímu poškození připojeného vybavení. Tato tlumicí vložka je speciálně navržena pro použití v systémech, kde je vyžadována mechanická izolace, aby byla zajištěna provozní stabilita a akustické vlastnosti.

V budovatelských systémech se tyto vložky často používají mezi trubkovými úseky, čerpadly a výměníky tepla. Pomáhají oddělit vibrující komponenty od zbytku systému, čímž se snižuje riziko únavového poškození potrubí a podpěrných konstrukcí. Design umožňuje instalaci jak v horizontální, tak vertikální poloze v závislosti na rozvrhu systému a omezeních přístupu.

Technické parametry

Materiál - šroubení	Galvanizovaná ocel
Jmenovitý průměr	DN 65
Jmenovitý tlak	PN 10
Hmotnost	4,912 kg
Kód	W8500065
Značka	IVAR

Jmenovitý průměr DN 65 zajišťuje kompatibilitu se standardními průměry potrubí v HVAC a vodovodních systémech. Jmenovitý tlak PN 10 znamená, že vložka je vhodná pro systémy pracující do 10 bar. Tyto parametry jsou kritické pro správné rozměrování a výběr, aby bylo zajištěno, že komponenta odolá mechanickým a tepelným zatížením systému bez poruchy.

Instalace a připojení

Vložka se instaluje mezi dvě šroubení potrubí pomocí standardních šroubení. Šroubení musí být pečlivě zarovnána, aby byla zajištěna rovnoměrná rozdělení zatížení na EPDM těsnicí prvek. Délka 70 mm umožňuje určitý axiální pohyb, což je důležité v systémech s tepelným roztažením nebo dynamickým zatížením. Během instalace je nezbytné zkontrolovat, že povrchy šroubení jsou čisté a bez ostrých hran nebo nečistot, které by mohly poškodit těsnicí prvek. Běžnou chybou je přetížení šroubů, což může stlačit EPDM mimo jeho elastické meze a snížit jeho tlumící účinnost.

Kompatibilita a příslušenství

Tato vložka je kompatibilní se standardními šroubeními PN 10 a je vhodná pro použití s vodou obsahující až 50% glykolu. Není vhodná pro páru, plyny nebo olejová média. Při objednávání zkontrolujte, že šroubení potrubí jsou kompatibilní s hodnocením PN 10 a že teplota systému zůstává v rozmezí -10°C až +100°C. Pro standardní instalaci nejsou potřeba žádné další příslušenství.

Technický pozadí pro projektanty

Vložka pracuje tím, že přijímá a ztrácí mechanickou energii z vibrací prostřednictvím deformace EPDM těsnicího prvku. Pružnost materiálu umožňuje, aby se prvek po každém cyklu vrátil do původního tvaru, čímž se udržuje dlouhodobá funkčnost. Galvanizovaná ocelová šroubení poskytují konstrukční podporu a zajišťují bezpečné připojení. Účinnost vložky závisí na správném zarovnání šroubení a na absenci bočních nebo torzních sil, které by mohly přetížit těsnicí prvek. Provozní teplota a složení média systému ovlivňují životnost EPDM těsnění.

Služba a provoz

Pro běžný provoz není pro tuto vložku vyžadována žádná konkrétní údržba. Nicméně by měly být pravidelně prováděny vizuální kontroly, aby byly zjištěny známky mechanického poškození, jako jsou trhliny nebo deformace EPDM těsnění. Pokud je systém vystaven vysokému množství nečistot nebo chemickému vlivu, může být těsnicí prvek potřeba častěji vyměnit. V technických datech nejsou definována žádná stanovená období údržby.

Nejčastější otázky

Může být tato vložka použita ve společenských systémech?
Ne, není vhodná pro páru. EPDM těsnicí prvek není navržen tak, aby odolal vysokým teplotám a tlakům typickým pro páru.

Je tato vložka kompatibilní s glykolovými tekutinami?
Ano, je vhodná pro vodu s až 50% glykolem. To z ní činí vhodnou pro použití v chlazených vodních systémech a dalších aplikacích s nízkou teplotou.

Může být vložka použita v vertikálních potrubích?
Ano, může být instalována jak v horizontální, tak vertikální poloze. Je však třeba se ujistit, že šroubení jsou správně zarovnána a že těsnicí prvek není vystaven bočním silám.

Jaká je maximální provozní teplota pro tuto vložku?
Maximální provozní teplota je +100°C.
