Multilayerová trubka - 40x3,5; PN10, T=+95° C - 5m tyče

Detailní popis produktu

Trubky multilayerového typu, jako je PE-AL-PEX, se běžně používají v centrálních otopných soustavách, distribuci teplé užitkové vody a v systémech podlahového vytápění. Tyto soustavy vyžadují spolehlivé, flexibilní potrubí, které odolá tepelnému roztažení a zachová svou integritu v průběhu času. Instalatéři pracující v bytových, komerčních i průmyslových prostorách často manipulují s tímto materiálem během návrhu nebo rekonstrukce systémů. Přesné měření, správné zarovnání a bezpečné spojení jsou základem pro dlouhodobou funkčnost systému.

Díky vrstvené konstrukci kombinují tyto trubky flexibilitu plastu s pevností hliníkového jádra. To z nich dělá ideální volbu pro složité trasování kolem překážek a v úzkých prostorech. Při výběru a instalaci by měli odborníci zohlednit provozní podmínky systému, včetně teplotních kolisací a požadavků na tlak, které ovlivňují vhodnost a trvanlivost trubky.

Technické parametry

Materiál	Polyetylén
Provozní teplota	+95 °C
Výrobce	Franskische
Jmenovitý tlak	PN 10
Typ trubky	PE-AL-PEX
Hmotnost	0,543 kg
Kód	83540005
Značka	IVAR

Provozní teplota +95°C znamená, že trubka je vhodná pro systémy teplé vody a vytápění v běžných bytových i komerčních instalacích. Jmenovitý tlak PN10 znamená, že trubka je navržena tak, aby vydržela vnitřní tlak až 10 bar za normálních provozních podmínek. Tyto parametry jsou klíčové při určování kompatibility s ostatními komponentami systému a při výpočtu kapacity a zatížení systému.

Instalace a spojení

Během instalace by měla být trubka čistě přestřižena vhodným řezacím nástrojem, aby byly konce rovné a bez hrubek. Spojovací metoda obvykle zahrnuje stlačení nebo kompresní příruby v závislosti na návrhu systému a specifikacích komponent. Ujistěte se, že velikost příruby odpovídá vnějšímu průměru trubky. Běžné chyby zahrnují špatné zarovnání mezi trubkou a přírubou, nedostatečné utažení stlačovacích prstenů a nedostatečné zohlednění tepelné roztažnosti. Vždy ověřte, že spojení je netěsné po sestavení a před aktivací systému.

Kompatibilita a příslušenství

Tato PE-AL-PEX trubka je kompatibilní se standardními otopnými a teplými vodovodními systémy, které využívají podobné multilayerové konfigurace potrubí. Pro kompletní instalaci mohou být potřeba další komponenty, jako jsou příruby, ventily, izolace a kompenzátory pro tepelné roztažení. Tyto by měly být vybrány podle konkrétního rozvrhu systému a provozních požadavků. Příslušenství, jako jsou kroužky na trubky a izolační obaly, pomáhají snížit tepelné ztráty a mechanické namáhání.

Technický pozadí pro návrháře

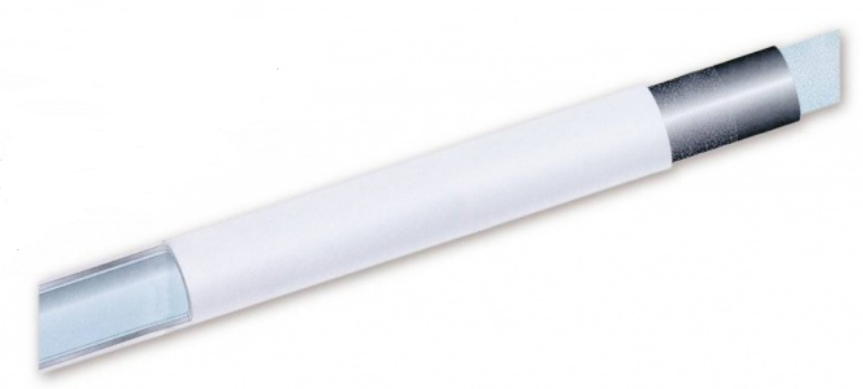

Konstrukce PE-AL-PEX se skládá ze tří vrstev: vnitřní i vnější vrstvy se skřípleným polyethylemem (PEX) a prostřední vrstvy z hliníku. Tato kombinace poskytuje dobrý tepelný vodivostní výkon, přičemž zachovává flexibilitu plastu. Přítomnost hliníkové vrstvy také zabrání difúzi kyslíku do systému, čímž se snižuje riziko koroze kovových komponent. Integrace do systému vyžaduje zohlednění kompenzačních spojů a opěrných bodů, aby bylo možné přijmout pohyb způsobený tepelnými změnami. Trvanlivost závisí na správné instalaci, vyhýbání se přílišnému ohýbání nebo mechanickému poškození a na dodržování správných limitů tlaku a teploty.

Služba a provoz

Pravidelné vizuální kontroly jsou doporučeny k identifikaci známek opotřebení, netěsnosti nebo deformace. Jakékoli odchylky by měly být okamžitě odstraněny, aby se zabránilo dalšímu poškození. Během provozu se ujistěte, že systém nepřekračuje stanovené limity teploty a tlaku. V případě podezření na problémy by měl být systém odstíněn a prohlédnut kvalifikovanými pracovníky. Nejsou poskytovány konkrétní intervaly servisu pro tento produkt; doporučuje se však dodržovat standardní zásady údržby.

Nejčastější otázky

Může být trubka PE-AL-PEX použita jak pro vytápění, tak pro systémy teplé vody?
Ano, provozní teplota +95°C umožňuje její použití jak pro vytápění, tak pro systémy teplé vody v rámci stanoveného rozsahu tlaku.

Které typy přírub jsou vhodné pro spojení této trubky?
Obvykle se používají kompresní nebo stlačovací příruby. Vždy se ujistěte, že příruby odpovídají vnějšímu průměru trubky a jsou kompatibilní s provozními podmínkami systému.

Je možné trubku ohýbat ručně bez speciálních nástrojů?
Ruční ohýbání není doporučeno. Trubku je třeba ohýbat vhodnými nástroji, aby nedošlo ke zkrutu nebo poškození vrstev, zejména při ostrých ohybech.

Je izolace trubky nutná ve všech instalacích?
Izolace se doporučuje u trubek vystavených prostředí, aby se minimalizovalo tepelné ztráty a prevence kondenzace, zejména v nevyhřívaných prostorách, jako jsou podkroví nebo sklepy.
