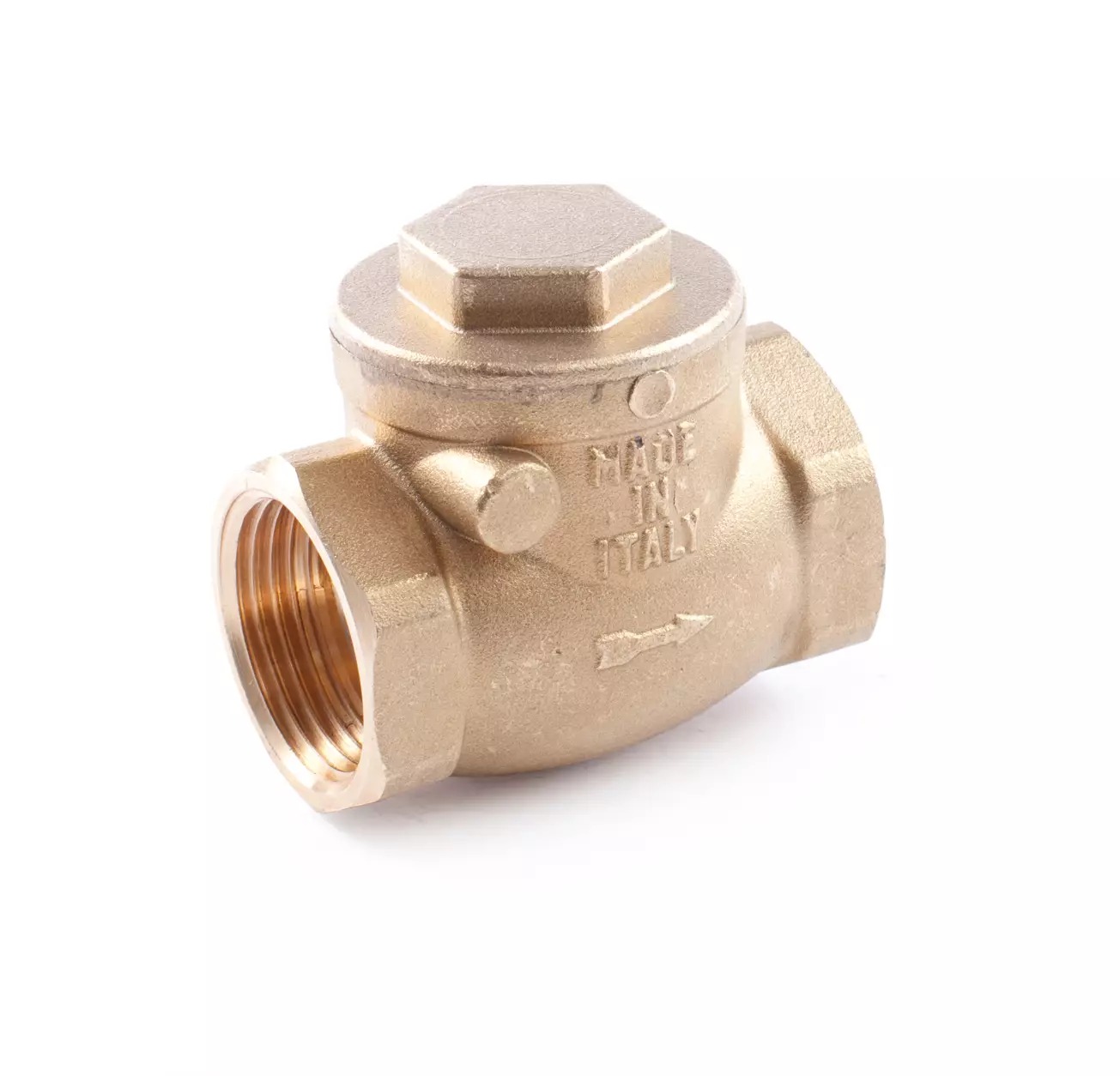

Horizontální nezpětný ventil CLAPET - 2 1/2 palce FF; kovové těsnění

Detailní popis produktu

Tento horizontální nezpětný ventil se často instaluje do čerpacích obvodů a oběhových vodních systémů, aby zabránil zpětnému průtoku, když čerpadlo není v provozu. Je vhodný pro použití v obytných i komerčních budovách, včetně otopných a potrubních systémů. Ventil je navržen pro integraci do systémů, kde je třeba udržovat jednosměrný průtok, například v odtokových liniích čerpadel nebo v uzavřených oběhových systémech. Montéři by měli zajistit, že ventil je správně orientován v proudové cestě a že tlak a teplota systému jsou v rámci specifikovaných mezí.

Správné vybavení a instalace ventilu jsou zásadní pro zajištění účinnosti a trvanlivosti systému. Ventil je určen pro systémy s vodou jako pracovní médium a musí být instalován podle pokynů výrobce. Kovové těsnění zajišťuje trvanlivé a spolehlivé těsnění za běžných provozních podmínek.

Technické parametry

Materiál	Mosaz CW617N, certifikovaná pro pitnou vodu
Provozní teplota	+80 °C
Jmenovitý tlak	PN 10
Kód	I08401212
Značka	IVAR

Horní mez provozní teploty +80 °C znamená, že ventil je vhodný pro teplé vodní systémy, ale ne pro vysokoteplotní páru nebo kondenzátové lince. Jmenovitý tlak PN 10 znamená, že ventil je navržen pro systémy pracující s maximálním jmenovitým tlakem 10 bar. Tyto parametry jsou zásadní pro určení vhodnosti ventilu pro danou instalaci a pro zajištění kompatibility s ostatními komponentami systému.

Instalace a připojení

Ventil CLAPET se připojuje prostřednictvím vnitřního závitového flančového spojení (FF). Velikost připojení 2 1/2 palce musí být přizpůsobena odpovídajícímu potrubnímu systému. Během instalace musí být ventil správně orientován, aby průtok byl v požadovaném směru. Vnitřní flanec musí být zarovnán s flanecem na potrubí a spojení musí být utaženo podle momentových specifikací výrobce. Běžnou chybou je nesprávná orientace ventilu, což může vést k nesprávné funkci nebo nedostatečnému zabrání zpětného průtoku. Montéři by měli také ověřit, že systémový tlak a teplota nepřekračují meze určené pro ventil, před uvedením do provozu.

Kompatibilita a příslušenství

Ventil je kompatibilní se standardními flančovými potrubními systémy s mosaznými nebo ocelovými přírubami. Používá se obvykle spolu s odstředivými čerpadly a je vhodný pro integraci do systémů s jinými ventily a přírubami značky IVAR. Pro standardní instalaci nejsou potřeba žádná další příslušenství, ale podle požadavků systému mohou být potřeba objednat samostatně těsnící kroužky. Související produkty zahrnují jiné nezpětné ventily značky IVAR s jinými typy těsnění a velikostmi připojení.

Technický pozadí pro projektanty

Ventil CLAPET funguje tak, že umožňuje průtok v jednom směru a automaticky se zavírá při obráceném průtoku. Mechanismus kovového těsnění zajišťuje těsné uzavření bez potřeby dalších těsnících materiálů. Materiál mosaz CW617N poskytuje dobré odolnosti korozi a mechanickou pevnost, což z něj dělá vhodný materiál pro použití ve vodárenských systémech. Výkon ventilu je ovlivněn systémovým tlakem, průtokem a přítomností částic ve vodě. Aby byla zajištěna dlouhodobá spolehlivost, měl by být ventil instalován do čistého, bez nečistot systému a umístěn tak, aby se vyhnul nadměrnému vibraci nebo mechanickému namáhání.

Služba a provoz

Ventil vyžaduje žádnou pravidelnou údržbu za běžných provozních podmínek. Doporučuje se však pravidelné prohlídky, aby se zkontrolovaly známky opotřebení, koroze nebo úniku. Pokud je ventil podezřelý z nefunkčnosti, měl by být odpojen od systému a prohlédnut pro poškození těsnících ploch nebo vnitřních komponent. V technických datech nejsou uvedeny konkrétní intervaly údržby, ale ventil by měl být vyměněn, pokud ukazuje známky selhání nebo sníženého výkonu.

Nejčastější otázky

Může být ventil CLAPET použit ve systémech s teplotou vyšší než +80 °C?
Ne, ventil je certifikován pro maximální provozní teplotu +80 °C. Použití ve vyšších teplotních systémech může vést k degradaci materiálu nebo selhání těsnění.

Je ventil vhodný pro instalaci ve svislé poloze?
Ano, ventil může být instalován buď vodorovně nebo svisle, pokud je zachován směr průtoku a systémové podmínky jsou v rámci specifikovaných mezí.

Může být ventil CLAPET použit s nepitnou vodou?
Ano, ventil je vyroben z mosazi CW617N a je certifikován pro pitnou vodu, ale je také vhodný pro použití s nepitnou vodou v průmyslových nebo komerčních aplikacích.

Jaký je maximální tlak, který může ventil vydržet?
Ventil je certifikován pro jmenovitý tlak PN 10, což znamená, že je vhodný pro systémy pracující do 10 bar.
