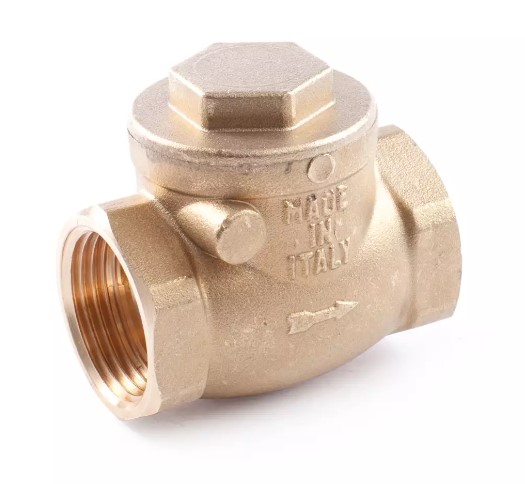

CLAPET horizontální uzavírací ventil - 2" FF; měkké těsnění na kroužku

Detailní popis produktu

Horizontální uzavírací ventily jsou nezbytné v systémech, kde je zásadní prevence návratného průtoku, například v čerpacích okruzích, oběhových smyčkách a v zařízeních pro teplou vodu. Tato verze se často používá v obytných i komerčních budovách, zejména v systémech, kde by obrácený průtok mohl způsobit poškození nebo neefektivitu. Instalatéři pracující na otopných systémech, čerpacích stanicích nebo potrubních sítích najdou tento ventil vhodný pro aplikace, kde je požadováno kompaktní a spolehlivé těsnění. Ventil je navržen pro integraci do systémů s vnitřním závitem a je určen pro použití s vodními médiemi.

Jeho konstrukce a těsnící vlastnosti z něj dělají ideální volbu pro uzavřené okruhy, kde jsou běžné tepelná roztažení a tlakové kolísání. Ventil není určen pro použití s agresivními nebo abrazivními médiemi a jeho výkon závisí na správné instalaci a kompatibilitě s systémem.

Technické parametry

Materiál	Mosaz CW617N, ATEST certifikovaná pro pitnou vodu
Prov. teplota	+80 °C
Nominální tlak	PN 10
Kód	I08406200
Značka	IVAR

Ventil má nominální tlak PN10, což znamená, že dokáže zvládnout maximální pracovní tlak 10 bar. Horní mez provozní teploty +80 °C z něj dělá vhodný pro aplikace s teplou vodou a vytápěním, ale ne pro vysokoteplotní páru nebo průmyslové procesy. Materiál mosaz CW617N je schválený pro použití s pitnou vodou, což zajišťuje dodržování standardů bezpečnosti vody. Tyto parametry jsou zásadní pro správné rozměření a výběr, zejména v systémech, kde je třeba přísně kontrolovat tlak a teplotu.

Instalace a připojení

IVAR I08406200 je vybaven vnitřním závitem (FF) pro připojení k systému. Instalatéři by měli zajistit, že závity na potrubí jsou čisté a bez nečistot před montáží ventilu. Ventil musí být nainstalován ve správné poloze, s dodržením směru průtoku uvedeného na tělese. Nedodržení směru průtoku může vést k nesprávnému těsnění a neefektivitě systému. Běžné chyby při instalaci zahrnují použití nesprávného těsnícího materiálu nebo špatné zarovnání ventilu v potrubí. Po instalaci by měl být systém otestován na netěsnosti a provoz ventilu ověřen sledováním průtoku a tlaku.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními sanitárními a otopnými systémy, které používají vnitřní závit. Často se používá spolu s čerpadly, oběhovými systémy a tlakovými nádobami. Pro běžnou instalaci nejsou potřeba žádná další příslušenství, i když se může použít těsnící materiál nebo Teflonový pás pro zajištění netěsnosti. Související modely zahrnují FIV.08401, který má kovové těsnění a je vhodný pro aplikace s vyššími teplotami.

Technický pozadí pro projektanty

Ventil funguje na jednoduchém principu uzavíracího ventilu: kroužek je zvedán dopředným průtokem a dosedá na těsnící plochu, aby zabránil návratnému průtoku. Měkké těsnění na kroužku zajišťuje těsné uzavření a minimalizuje opotřebení, což z něj dělá vhodný pro systémy s častými změnami průtoku. Mosaz CW617N poskytuje dobré odolnosti korozi a mechanickou pevnost, zatímco certifikace ATEST zajišťuje dodržování standardů pro pitnou vodu. Výkon ventilu je ovlivněn podmínkami tlaku a teploty systému, stejně jako kvalitou instalace. Pro dlouhodobou efektivitu je důležité zajistit, že ventil není vystaven nadměrnému otřesu nebo tepelnému cyklování mimo jeho specifikace.

Údržba a provoz

Ventil vyžaduje minimální údržbu za normálních provozních podmínek. Doporučuje se však pravidelné prohlídky, aby se zkontrolovalo, zda nejsou přítomny známky opotřebení, koroze nebo netěsnosti. Těsnící plochu a kroužek je třeba kontrolovat na poškození nebo nečistoty, které by mohly ovlivnit výkon. Pokud se ventil používá v systémech s častým obratem průtoku, doporučuje se pravidelně sledovat jeho provoz. V technických datech nejsou uvedena konkrétní intervaly údržby, ale jakékoliv známky sníženého výkonu by měly vést k podrobné prohlídce a, pokud je to nutné, k výměně ventilu.

Nejčastější otázky

Může být IVAR I08406200 použit v systému pro teplou vodu?
Ano, ventil je vhodný pro systémy pro teplou vodu, protože je certifikovaný pro pitnou vodu a má maximální provozní teplotu +80 °C.

Je ventil kompatibilní s vnitřním závitem?
Ano, ventil je vybaven vnitřním závitem (FF) a je navržen pro připojení k potrubím se shodnými závitovými rozměry.

Může být ventil použit v oběhovém čerpadlovém okruhu?
Ano, ventil se často používá v čerpadlových okruzích k zabrání návratnému průtoku a zajištění jednosměrného průtoku v systému.

Jaká je maximální provozní teplota tohoto ventilu?
Ventil je určen pro maximální provozní teplotu +80 °C a není vhodný pro aplikace s vyššími teplotami.
