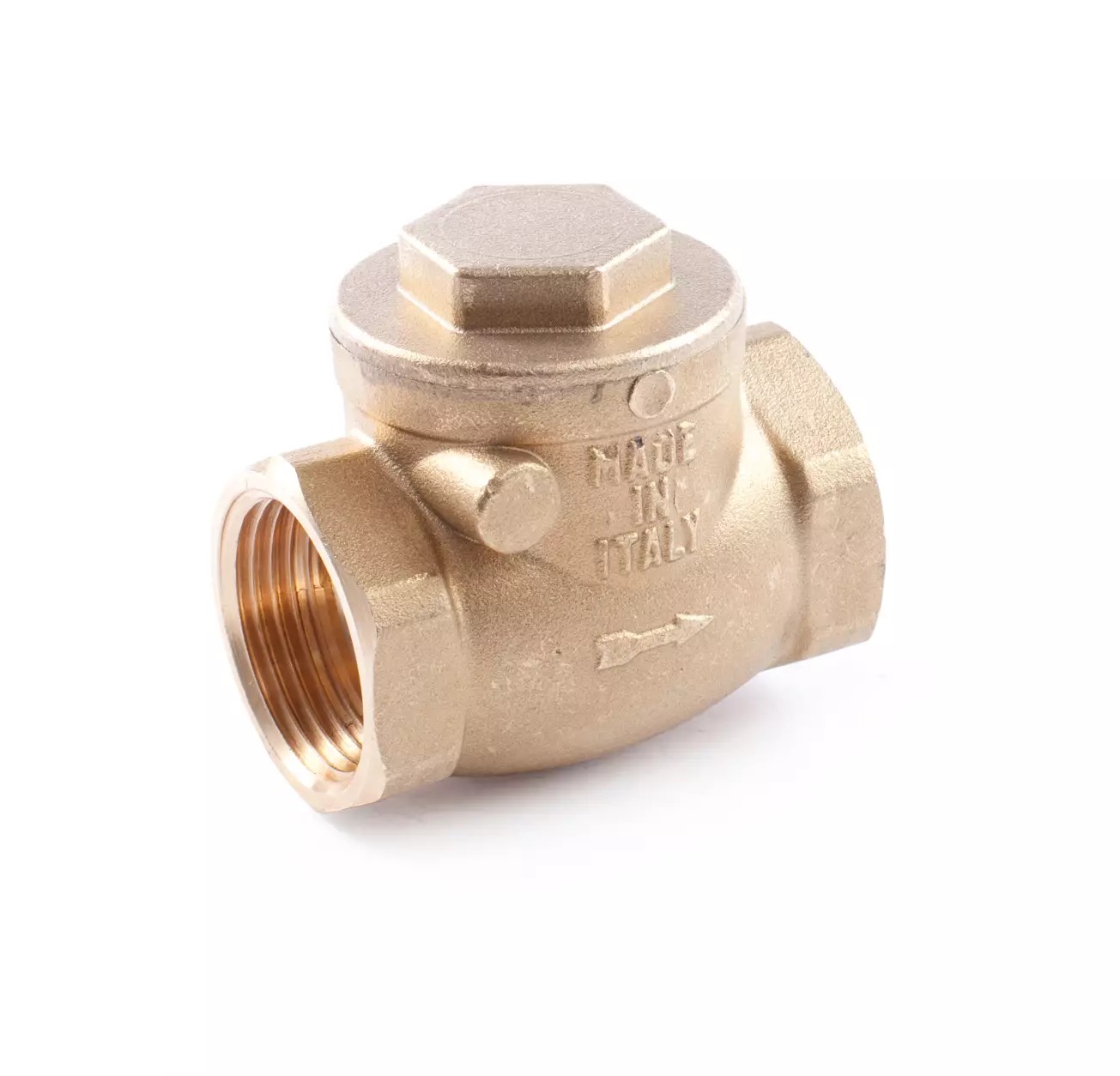

Horizontální nezpětný ventil CLAPET - 3/4 palce FF; kovový těsnící povrch

Detailní popis produktu

Horizontální nezpětné ventily jsou základními komponenty v otopných, sanitárních a čerpacích soustavách, kde je potřeba zabránit zpětnému průtoku. Často se používají v obytných, komerčních a průmyslových budovách, aby zajistily správný směr průtoku v uzavřených systémech. Tato verze je vhodná pro instalace, kde je potřeba spolehlivý těsnící mechanismus a kde systém pracuje v rámci stanovených teplotních a tlakových mezí. Ventil je navržen pro integraci do systémů s vnitřním závitem a je kompatibilní se standardními potrubními konfiguracemi v otopných a sanitárních aplikacích.

Ventil se obvykle instaluje do systémů, kde je médium voda a provozní podmínky jsou v rámci specifikovaných parametrů. Je vhodný pro použití v otopných okruzích, oběhových smyčkách a potrubních výtlakových liniích čerpadel. Kovový těsnící návrh zajišťuje trvanlivý a netěsný provoz za normálních provozních podmínek. Konstrukce z mosazi CW617N poskytuje odolnost proti korozi a zajišťuje kompatibilitu s aplikacemi pro pitnou vodu.

Technické parametry

Instalace a připojení

Ventil je navržen pro připojení s vnitřním závitem (FF) a musí být instalován v horizontální poloze. Instalační postup zahrnuje ověření, že ventil je zarovnán s proudem a že vnitřní závity jsou správně přizpůsobeny k odpovídajícím potrubním nátrubkům. Je důležité zkontrolovat, že těsnící plochy jsou čisté a bez nečistot, před zatíráním spojení. Běžné chyby při instalaci zahrnují nesprávnou orientaci, což může vést k nesprávnému těsnění, a přetížení, které může poškodit těsnící plochy nebo tělo ventilu.

Při instalaci by technik měl potvrdit, že ventil je kompatibilní s tlakovými a teplotními podmínkami systému. Ventil musí být instalován v místě, které umožňuje snadný přístup pro kontrolu a údržbu. Je také důležité zajistit, že okolní potrubí je správně podporováno, aby se zabránilo mechanickému namáhání těla ventilu.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními otopnými a sanitárními systémy, které používají připojení s vnitřním závitem. Obvykle se používá spolu s čerpadly, oběhovými systémy a jinými potrubními komponenty, které vyžadují řízení jednosměrného průtoku. Pro standardní instalaci nejsou potřeba žádná další příslušenství. Ventil není kompatibilní se systémy, které překračují stanovené tlakové nebo teplotní limity. Pro tuto verzi nejsou k dispozici žádné související produkty.

Technický pozadí pro návrháře

Ventil pracuje na jednoduchém principu nezpětného ventilu, kde proud otevírá ventil a zpětný proud je zabráněn uzavřením těsnící plochy. Kovový těsnící povrch zajišťuje těsné uzavření bez potřeby dalších těsnících materiálů. Tělo z mosazi CW617N poskytuje dobrou mechanickou pevnost a odolnost proti korozi, což z něj dělá vhodný produkt pro dlouhodobé použití v systémech s vodou. Ventil je navržen tak, aby se integroval do systémů se standardními potrubními konfiguracemi a je vhodný pro použití v uzavřených aplikacích.

Doba životnosti a účinnost ventilu závisí na provozních podmínkách, včetně četnosti obratu průtoku a přítomnosti částic v médiu. Ventil není vhodný pro použití s agresivními nebo abrazivními médi. Jmenovitý tlak PN 10 zajišťuje, že ventil může zvládnout typické provozní tlaky v otopných a sanitárních systémech.

Údržba a provoz

Doporučuje se pravidelná kontrola ventilu, aby bylo zajištěno, že těsnící plochy zůstávají nepoškozené a ventil funguje hladce. Technik by měl kontrolovat známky opotřebení, koroze nebo zácp, které by mohly ovlivnit výkon ventilu. Pro tuto verzi nejsou stanoveny konkrétní intervaly údržby. Pokud ventil ukazuje známky netěsnosti nebo selhání uzavření, měl by být odstraněn a prohlédnut na poškození. Za normálních provozních podmínek ventil nepožaduje pravidelnou údržbu.

Nejčastější otázky

Může být tento ventil použit v otopném systému s maximální teplotou +80 °C?
Ano, ventil je navržen pro provoz při maximální teplotě +80 °C a je vhodný pro použití v otopných systémech v tomto rozmezí teplot.

Je ventil vhodný pro aplikace s pitnou vodou?
Ano, tělo z mosazi CW617N je certifikované pro použití s pitnou vodou, což z něj dělá vhodný produkt pro aplikace, kde je zahrnuta pitná voda.

Může být tento ventil instalován ve svislé poloze?
Ne, ventil je navržen pouze pro horizontální instalaci. Instalace ve svislé poloze může ovlivnit těsnící výkon a vést k nesprávnému provozu.

Jaký je maximální tlakový rating tohoto ventilu?
Ventil má jmenovitý tlakový rating PN 10, což znamená, že je vhodný pro systémy pracující do 10 bar.
