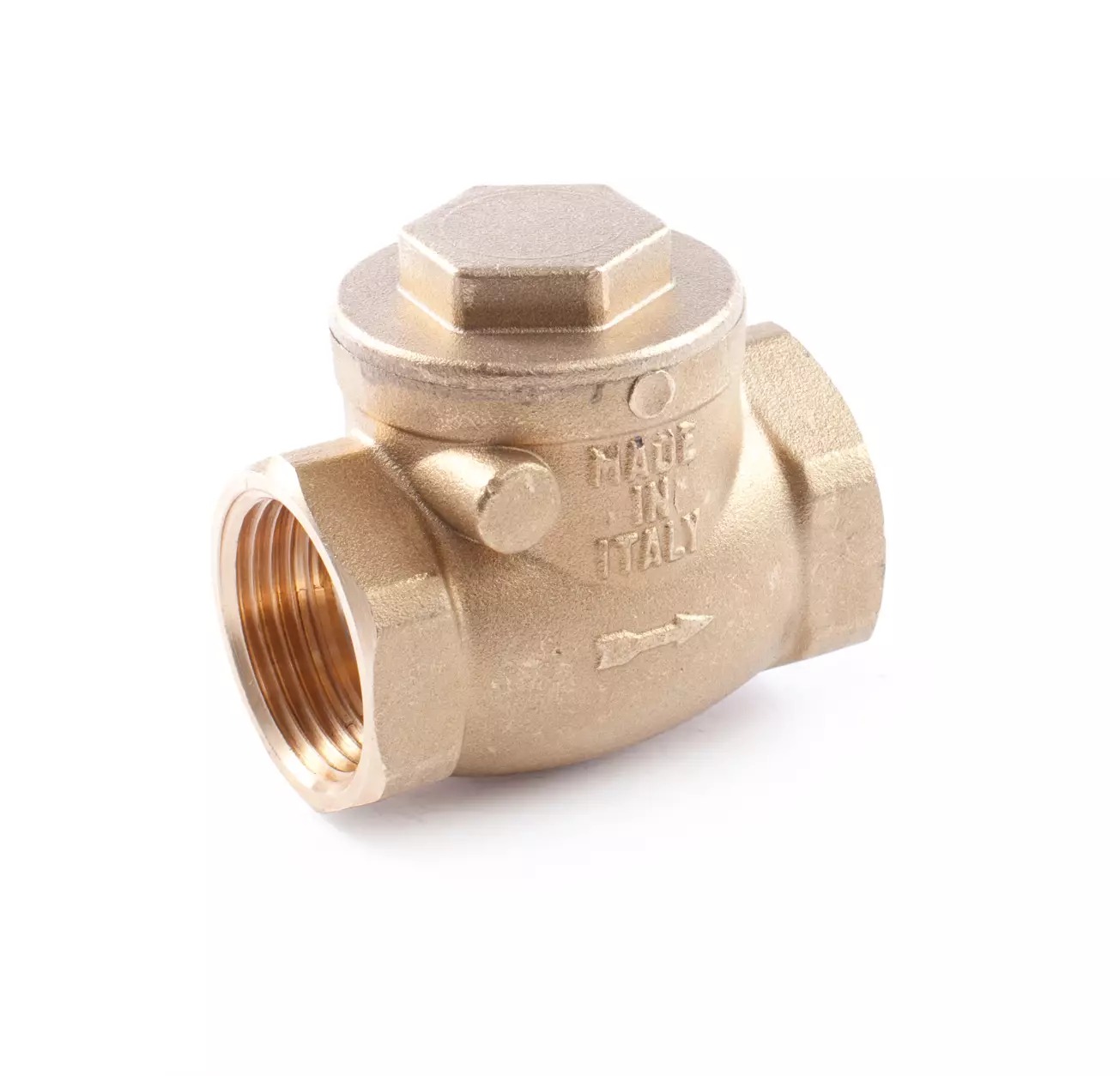

Horizontální zpětný ventil CLAPET - 3" FF; kovový těsnicí povrch

Detailní popis produktu

Tento horizontální zpětný ventil se běžně používá v bytových i komerčních topných systémech, včetně podlahového vytápění, centrálního vytápění a systémů recirkulace horké vody. Zabraňuje zpětnému průtoku v oběhových okruzích a zajišťuje jednosměrný průtok v uzavřených systémech. Instalatéři tento ventil často používají v odvodech čerpadel, kde chrání proti zpětnému průtoku při vypnutém čerpadle nebo během vypnutí systému. Kompaktní design umožňuje montáž v úzkých prostorech, jako jsou strojovny nebo pod stropními konstrukcemi.

Jeho PN 10 třída a pracovní teplota +80 °C zaručují vhodnost pro systémy se středním tepelným zatížením. Kovový těsnicí mechanismus zajišťuje dlouhodobou spolehlivost v prostředí s častými obraty průtoku nebo tlakovými změnami. Ventil se často používá spolu s oběhovými čerpadly a výměníky tepla jak v nových stavbách, tak při rekonstrukcích systémů.

Technické parametry

Materiál	Mosaz CW617N ATEST pro pitnou vodu
Pracovní teplota	+80 °C
Jmenovitý tlak	PN 10
Kód	I08401300
Značka	IVAR

Třída tlaku PN 10 znamená, že ventil je vhodný pro systémy pracující do 10 bar. Maximální teplota +80 °C znamená, že je vhodný pro systémy horké vody, ale ne pro systémy s vysokoteplotní parou nebo kondenzátem. Konstrukce z mosazi CW617N je odolná proti korozi a vhodná pro aplikace s pitnou vodou. Tyto parametry jsou základní pro zajištění kompatibility s tlakem a teplotou systému.

Montáž a připojení

Ventil se montuje ve vodorovné poloze, obvykle mezi čerpadlem a potrubím systému. Připojení 3 palce FF vyžaduje odpovídající rozměry a uspořádání šroubů na šroubení. Montére musí před utažením šroubů ověřit, že plochy šroubení jsou čisté a bez nečistot. Vnitřní závit je navržen pro přímé připojení ke standardním potrubním nápojům. Běžné chyby při montáži zahrnují nesrovnání ploch šroubení, což může způsobit únik, a přetížení šroubů, které může poškodit těsnicí plochy. Doporučuje se volný úsek potrubí alespoň 5× průměru potrubí před ventilem, aby byl průtok hladký a minimalizovala se turbulence.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními potrubními systémy 3 palce FF a často se používá spolu s oběhovými čerpadly a výměníky tepla. Pro systémy vyžadující měkké těsnění je k dispozici alternativní model FIV.08406 s měkkým těsnicím diskem. Montére musí zajistit, že šroubení a těsnění systému jsou také hodnoceny pro PN 10 a +80 °C. Další komponenty, jako jsou podpěry potrubí nebo dilatační články, mohou být potřeba v závislosti na rozvrhu systému a jeho tepelné roztažnosti.

Technický pozadí pro projektanty

Ventil funguje tak, že umožňuje dopředný průtok a automaticky se uzavře při detekci zpětného průtoku. Kovový těsnicí povrch zajišťuje hermetické uzavření bez potřeby dalších těsnění nebo průkla. Mosaz CW617N má dobré mechanické vlastnosti a odolnost proti dezinkifikaci, což z něj dělá vhodný materiál pro dlouhodobé použití v systémech horké vody. Ventil se integruje do uzavřených systémů, kde je nutné udržovat směr průtoku, aby se zabránilo tepelné vrstvení nebo neefektivitě systému. Trvanlivost je ovlivněna četností obratů průtoku, přítomností nečistot v tekutině a stabilitou systémového tlaku.

Servis a provoz

Pravidelná kontrola ventilu se doporučuje, aby byly těsnicí plochy v pořádku a bez nečistot. Pravidelný servis není potřeba, pokud systém nezaznamenává časté obraty průtoku nebo usazování nečistot. Pokud ventil správně neuzavře, měl by být demontován, vyčištěn nebo vyměněn. Absence pohyblivých částí v těsnicím mechanismu snižuje potřebu pravidelného servisu. V systémech s vysokým obsahem nečistot se doporučuje instalace sita výše v potrubí, aby se zabránilo předčasnému opotřebení těsnicích ploch.

Nejčastější otázky

Lze ventil použít ve svislé montáži?
Je navržen pouze pro vodorovnou montáž. Svislé použití může ovlivnit těsnicí vlastnosti a charakteristiky průtoku.

Je ventil vhodný pro parní systémy?
Ne. Maximální pracovní teplota +80 °C omezí jeho použití pouze na systémy horké vody.

Je ventil vhodný pro systémy s pitnou vodou?
Ano. Konstrukce z mosazi CW617N je certifikována pro pitnou vodu podle normy ATEST.

Jaký je rozdíl mezi modely FIV.08401 a FIV.08406?
Model FIV.08401 má kovový těsnicí povrch, zatímco model FIV.08406 používá měkký těsnicí disk, který může být vhodnější pro systémy s nižším tlakem nebo častými obraty průtoku.
