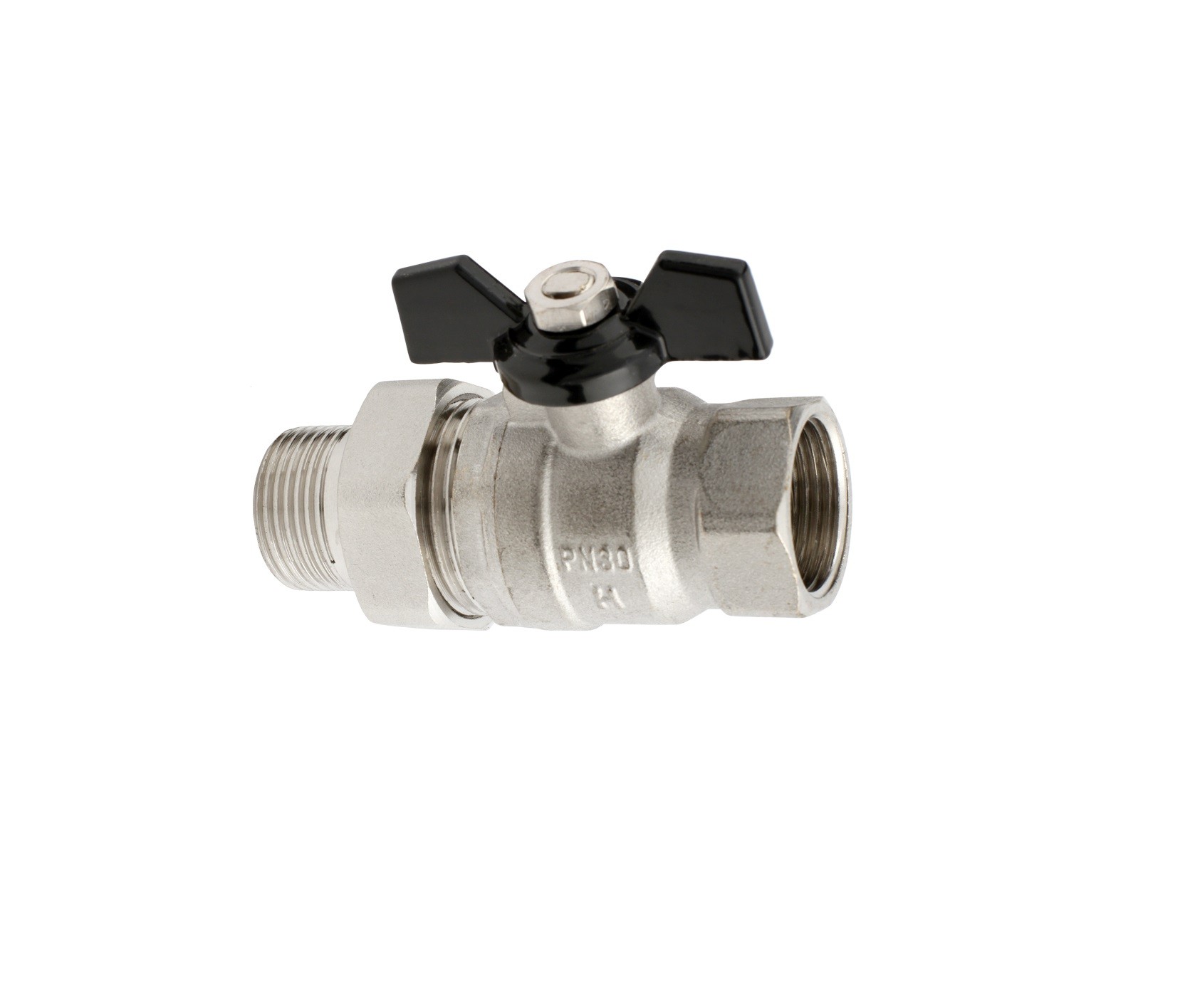

Vodní kulový kohout TYTAN s šroubením a stiskací maticí 1", svislý

Detailní popis produktu

Tento 1 palcový kulový kohout se běžně používá v bytových a komerčních otopných a sanitárních systémech. Je vhodný pro instalaci do rozdělovacích linek teplé i studené vody, včetně topných okruhů a domovních vodovodních systémů. Klapka umožňuje ovládání otočením o čtvrtinu otáčky, čímž lze regulovat nebo oddělit průtok vody, a proto je spolehlivou volbou pro montéry pracující na potrubních sítích, které vyžadují častou údržbu nebo oddělení. Přítomnost šroubení umožňuje odpojení a výměnu kohoutu bez řezání potrubí, což je zvlášť užitečné v úzkých nebo těžko dostupných místech.

Typické aplikace zahrnují instalaci do rozdělovačů pro podlahové vytápění, okruhů kotle a linek pro teplou i studenou vodu. Klapka se často používá v systémech, kde je omezený přístup k údržbě, a schopnost odstranit nebo vyměnit kohout bez řezání potrubí je zásadní. Je kompatibilní s měděnými, ocelovými a plastovými potrubními systémy, a její odolná konstrukce zajišťuje dlouhodobou spolehlivost jak v nových, tak v rekonstruovaných instalacích.

Technické parametry

Velikost připojení	1
Rozteč závitu	G1
Typ připojení	Svislé s šroubením
Nominální tlak	30 bar
Maximální provozní teplota	120 °C
Materiál těla	měď
Materiál koule	měď s chromovým povlakem
Materiál těsnění	PTFE
Netová hmotnost	0,585 kg
EAN	5900308734315
Záruka	5 let
Kód	ZKWSD-PP-25
Značka	Hydroland

Nominální tlak 30 bar ukazuje, že klapka dokáže zvládnout vysoké tlakové podmínky typické pro centrální vytápění a vodovodní systémy pod tlakem. Maximální provozní teplota 120°C z ní dělá vhodnou volbu pro aplikace s teplou vodou, včetně systémů pro podlahové vytápění a okruhů pro teplou vodu. Připojení 1 palce (G1) zajišťuje kompatibilitu se standardními rozměry potrubí v evropských otopných a sanitárních systémech. Tyto parametry jsou zásadní pro správné rozměření a výběr, aby byla klapka spolehlivá za očekávaných provozních podmínek.

Instalace a připojení

Instalace kulového kohoutu TYTAN s šroubením a stiskací maticí zahrnuje zasunutí kohoutu do potrubního systému pomocí svislého připojení G1. Šroubení umožňuje demontáž bez řezání potrubí, což je užitečné pro údržbu nebo výměnu. Montéři by měli zajistit, že závity jsou čisté a bez nečistot před utažením šroubení. Na závit může být aplikován těsnicí prostředek nebo PTFE pásko, aby byla zajištěna těsnost. Klapka by měla být instalována v poloze, která umožňuje snadný přístup ke šroubení a ovládacímu kroužku. Běžné chyby při instalaci zahrnují přetížení šroubení, což může poškodit závity nebo způsobit netěsnosti, a nedostatečné zarovnání kohoutu s proudem.

Kompatibilita a příslušenství

Tato klapka je kompatibilní se standardními 1 palcovými (G1) potrubními systémy a často se používá spolu s dalšími kohouti a příslušenstvím značky TYTAN. Při instalaci do nového systému se doporučuje zkontrolovat kompatibilitu kohoutu s dalšími komponenty, jako jsou rozdělovače, izolace potrubí a řídicí systémy. Pro základní instalaci nejsou potřeba žádné další příslušenství, ale v některých případech může být použit těsnicí prostředek nebo PTFE pásko, aby byla zajištěna lepší těsnost. Pro složitější systémy může být nutné použít další adaptéry nebo izolační komponenty, aby byla zajištěna správná funkce a bezpečnost systému.

Technický popis pro projektanty

Kulový kohout TYTAN funguje na principu otočení o čtvrtinu otáčky, při které se koule uvnitř těla kohoutu otočí, aby otevřela nebo uzavřela cestu průtoku. Koule je vyrobena z mědi s chromovým povlakem, což poskytuje odolnost proti korozi a opotřebení. Tělo kohoutu je také vyrobeno z mědi, což zajišťuje dobrou mechanickou pevnost a tepelnou vodivost. Těsnicí materiál PTFE zajišťuje těsnost a nízký odpor při otočení. Klapka je navržena tak, aby se integrovala do otopných a sanitárních systémů, kde může být použita k oddělení částí systému pro údržbu nebo opravu. Doba životnosti a účinnost kohoutu jsou ovlivněny provozními podmínkami, včetně teploty a tlaku, stejně jako kvalitou instalace a údržby.

Údržba a provoz

Doporučuje se pravidelně kontrolovat klapku, aby fungovala hladce a bez netěsností. Šroubení by mělo být kontrolováno na utažení, a jakékoliv známky koroze nebo opotřebení by měly být řešeny co nejdříve. Ovládací kroužek by měl být otestován, aby se ujistil, že se volně pohybuje a klapka se otevírá a zavírá bez odporu. Pokud se klapka používá v aplikacích s vysokou teplotou nebo tlakem, je důležité sledovat podmínky systému, aby zůstaly v rámci specifikovaných mezí. Výrobce poskytuje 5letou záruku, která pokrývá vady materiálu a výroby za normálních provozních podmínek.

Nejčastější otázky

Může být kulový kohout TYTAN použit v systémech s teplou vodou?
Ano, klapka je vhodná pro systémy s teplou vodou s maximální provozní teplotou 120°C, což z ní dělá vhodnou volbu pro domovní topnou vodu a centrální vytápění.

Je možné odstranit šroubení bez řezání potrubí?
Ano, šroubení umožňuje demontáž a výměnu kohoutu bez řezání potrubí, což je užitečné pro údržbu nebo výměnu v úzkých místech.

Jaký je maximální tlak, který klapka zvládne?
Klapka má nominální tlak 30 bar, což znamená, že je vhodná pro vysokotlaké systémy, jako jsou systémy s tlakem teplé vody a okruhy centrálního vytápění.

Může být klapka použita s plastovým potrubím?
Ano, klapka je kompatibilní s plastovými potrubními systémy, pokud je připojení provedeno pomocí závitu G1 a použity jsou vhodné těsnicí materiály.
