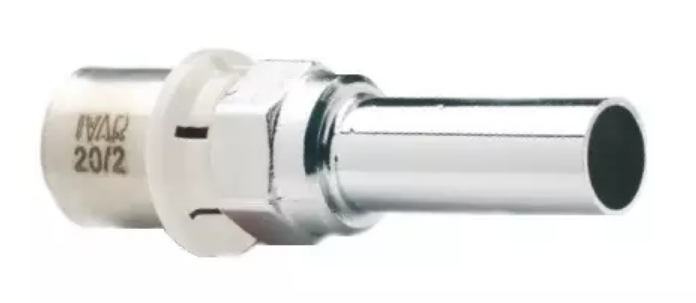

Nipple PRESS - měď, Cu 22 x 26 IVAR.PT 5702
Kód: 510067Související produkty
Detailní popis produktu
Stlačovací měděné nipplové adaptéry jsou základními komponentami v topných a sanitárních systémech, kde se spojuje měděné a ALPEX potrubí. Tyto adaptéry se často používají v obytných i komerčních budovách, včetně podlahového vytápění, centrálního vytápění a rozdělování teplé vody. Instalatéři pracující s různými materiály potrubí využívají stlačovací adaptéry k zajištění netěsných a odolných spojení. Nipplový adaptér IVAR 510067 je navržen pro použití s měděným potrubím ALPEX a vyžaduje kompatibilní stlačovací nástroj pro bezpečnou montáž.
Správné vybavení a montáž stlačovacích adaptéru jsou kritické pro integritu systému. Adaptér musí být kompatibilní s materiálem potrubí a provozními podmínkami systému. To zahrnuje kontrolu nominálního tlaku, teplotních mezí a typu stlačovacího nástroje. Bezpečné spojení zajišťuje dlouhodobou funkčnost a minimalizuje riziko netěsností nebo selhání systému.
Technické parametry
| Materiál | Mosaz CW617N s niklovým povlakem |
|---|---|
| Prov. teplota | +120 °C |
| Nominální tlak | PN 10 |
| Hmotnost | 0,153 kg |
| Kód | 510067 |
| Značka | IVAR |
Montáž a spojení
Nipplový adaptér IVAR 510067 se montuje pomocí stlačovacího nástroje, jako je IVAR.TR 4430. Adaptér má rozměr spojení 22 x 26 mm a je navržen pro přímé vložení do potrubí. Před stlačením musí být potrubí čistě zříznuto a vnitřní povrch bez nečistot. Stlačovací nástroj musí být správně zarovnán a použit s požadovanou silou, aby bylo zajištěno bezpečné spojení. Běžné chyby při montáži zahrnují špatné zarovnání nástroje, nedostatečnou sílu stlačení nebo použití nástroje, který není kompatibilní s adaptérem. Po stlačení by mělo být spojení vizuálně kontrolováno na rovnoměrné deformace a známky poškození.Kompatibilita a příslušenství
Tento stlačovací nipplový adaptér je specificky navržen pro použití s měděným potrubím ALPEX. Vyžaduje stlačovací nástroj kompatibilní s IVAR systémem stlačení. Nejsou potřeba žádné další těsnící materiály, protože těsnicí kroužek z EPDM je integrován do adaptéru. Instalatéři by měli zajistit, že všechny komponenty systému jsou od stejného výrobce, aby byla zachována kompatibilita a integrita systému. Příslušenství, jako jsou stlačovací nástroje a řezné nástroje, by mělo být k dispozici pro efektivní montáž.Technický pozadí pro projektanty
Stlačovací spojení funguje tak, že adaptér se stlačí kolem potrubí, čímž vznikne mechanické i těsnící spojení. Mosazné tělo s niklovým povlakem poskytuje pevnost a odolnost proti korozi, zatímco těsnicí kroužek z EPDM zajišťuje těsné spojení. Adaptér je navržen tak, aby udržoval svou integritu za specifikovaných tlakových a teplotních podmínek. Integrita systému závisí na správném výběru adaptéru a nástroje, stejně jako dodržení pokynů pro montáž. Doba životnosti adaptéru je ovlivněna kvalitou montáže, provozními podmínkami a kompatibilitou použitých materiálů.Služba a provoz
Adaptér nevyžaduje pravidelnou údržbu za běžných provozních podmínek. Doporučuje se však pravidelné vizuální kontroly na známky opotřebení, koroze nebo netěsností. Pokud systém bude delší dobu vypnutý, měl by být vyčerpán, aby se zabránilo zmrazení nebo poškození. Adaptér není navržen pro demontáž a opětovnou montáž po stlačení. Všechna poškozená nebo vadná spojení by měla být nahrazena novými adaptéry, aby byla zajištěna spolehlivost systému.Nejčastější otázky
Může být IVAR 510067 použit pouze s měděným potrubím?
Ne, je specificky navržen pro spojení potrubí ALPEX s měděným potrubím. Není vhodný pro spojení měď-měď.
Je pro montáž potřeba konkrétní stlačovací nástroj?
Ano, adaptéru musí být nainstalován pomocí stlačovacího nástroje kompatibilního s IVAR systémem stlačení, jako je IVAR.TR 4430.
Může být adaptéru použit v systémech teplé vody?
Ano, maximální provozní teplota +120°C umožňuje jeho použití v systémech teplé vody a vytápění.
Je možné adaptéru použít znovu po stlačení?
Ne, adaptéru není navržen pro demontáž nebo opětovné použití po stlačení. Pro všechny opravy nebo náhrady musí být použit nový adaptéru.
Doplňkové parametry
| Kategorie: | Přímé lisovací vsuvky - měď |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.153 kg |
| EAN: | 510067 |
| Druh výrobku: | vsuvka / prodloužení |
| Průměr trubky: | 22 mm |
| Typ připojení: | lisovací spoj |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
