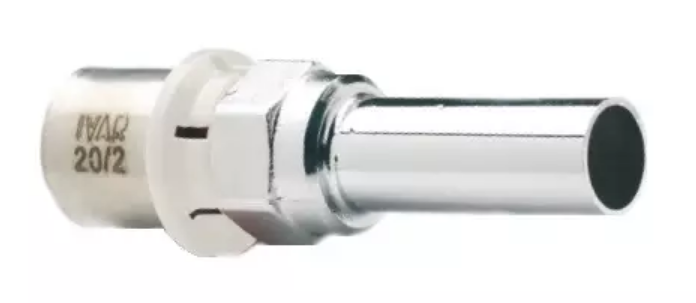

Nipple PRESS - měď, Cu 28 x 32 IVAR.PT 5702

Detailní popis produktu

Tlakové měděné nipplové spoje jsou základními komponentami moderních otopných a potrubních systémů, kde jsou potřeba přechodové spoje mezi různými materiály potrubí. Tento typ spojovacího prvku se často používá v obytných i komerčních budovách při instalaci centrálního vytápění, rozdělení teplé vody a podlahového vytápění. Instalatéři často potřebují spojit flexibilní potrubí ALPEX s tuhým měděným potrubím, zejména v místech, kde jsou prostorové omezení nebo návrh systému vyžadují flexibilitu a odolnost. IVAR 510068 je speciálně navržen pro takové aplikace, zajišťuje bezpečné a netěsné spojení pomocí tlakových nebo stlačovacích nástrojů.

Správné vybírání a montáž tlakových spojů je klíčová pro integritu systému. Rozměry a materiálové vlastnosti spojovacího prvku musí odpovídající provozním podmínkám systému, včetně teploty a tlaku. IVAR 510068 je vhodný pro systémy pracující až při +120 °C a tlaku PN10, což ho činí ideálním pro obvody teplé vody a vytápění. Niklově pozinkovaná mosazná konstrukce poskytuje odolnost proti korozi a opotřebení, zatímco těsnicí kroužek z EPDM zajišťuje spolehlivé těsnění za různých tepelných podmínek.

Technické parametry

Materiál	Niklově pozinkovaná mosaz CW617N
Provozní teplota	+120 °C
Jmenovitý tlak	PN 10
Hmotnost	0,215 kg
Kód	510068
Značka	IVAR

Hranice provozní teploty +120 °C a klasifikace PN10 jsou klíčové faktory při návrhu systému a výběru komponent. Tyto hodnoty určují vhodnost spojovacího prvku pro aplikace s teplou vodou a vytápěním. Výběr materiálu – niklově pozinkovaná mosaz CW617N – zajišťuje kompatibilitu s měděným a ALPEX potrubím, zatímco nerezová náplast a těsnicí kroužek z EPDM přispívají k dlouhodobému těsnění. Tyto parametry jsou základní pro zajištění, že spojovací prvek splňuje požadované bezpečnostní a výkonové normy v profesionálních instalacích.

Montáž a spojení

IVAR 510068 tlakový měděný nipple se montuje pomocí tlakového nebo stlačovacího nástroje kompatibilního s systémem IVAR.TR 4430. Spojovací prvek se připojuje na jedné straně k potrubí ALPEX a na druhé straně k měděnému potrubí. Před montáží se ujistěte, že koncové části potrubí jsou čisté a bez ostrých hran nebo nečistot. Tlakový nástroj musí být správně zarovnán se spojovacím prvkem, aby byla zajištěna rovnoměrná deformace náplasti a bezpečné spojení. Běžnou chybou je aplikace nerovnoměrného tlaku během stlačování, což může vést k netěsnostem nebo snížení účinnosti těsnění. Vždy ověřte, že nástroj je nastaven na správnou sílu stlačení a že nástroje jsou ve dobrém stavu, aby se zabránilo špatnému zarovnání nebo nedokonalé deformaci.

Kompatibilita a příslušenství

IVAR 510068 je speciálně navržen pro použití s potrubními systémy ALPEX a měďovými potrubími. Je kompatibilní s tlakovými nástroji řady IVAR.TR 4430. Pro kompletní integraci systému se ujistěte, že všechny spojovací prvky a nástroje pocházejí od téže výrobky, aby byla zajištěna konzistence výkonu a spolehlivosti. Pro standardní montáž není potřeba žádné další příslušenství, ale doporučuje se mít k dispozici náhradní těsnicí kroužky pro výměnu během údržby nebo přestavby. Tento spojovací prvek není zaměnitelný s jinými systémy tlakových spojů kvůli rozdílům v nástrojích a těsnících mechanismech.

Technický pozadí pro návrháře

Pracovní princip IVAR 510068 je založen na mechanické deformaci nerezové náplasti během stlačování, což stlačí těsnicí kroužek z EPDM proti povrchu potrubí a vytvoří vodotěsné těsnění. Niklově pozinkované mosazné tělo poskytuje konstrukční sílu a odolnost proti chemickému a tepelnému poškození. Kombinace materiálů zajišťuje kompatibilitu s měděným i ALPEX potrubím, což snižuje riziko galvanické koroze. Návrh umožňuje integraci do jak tuhých, tak flexibilních potrubních systémů, což ho činí vhodným pro aplikace, kde je očekáváno tepelné roztažení a smršťování. Dlouhodobý výkon spojovacího prvku závisí na správné montáži, tlaku systému, teplotních podmínkách a kvalitě těsnícího rozhraní mezi těsnicím kroužkem a potrubím.

Údržba a provoz

Pravidelná údržba IVAR 510068 je minimální díky odolné konstrukci a spolehlivému těsnícímu mechanismu. Doporučuje se však pravidelné vizuální kontroly na známky opotřebení, koroze nebo netěsností. Pokud je detekována netěsnost, spojovací prvek by měl být vyměněn, nikoli opraven, protože integrita tlakového spojení nelze obnovit po jeho poškození. Pro tento komponent není při běžných provozních podmínkách potřeba plánovaných intervalů údržby. V prostředích s vysokou teplotou nebo vysokým tlakem mohou být potřeba častější kontroly, aby byla zajištěna pokračující funkčnost.

Nejčastější otázky

Může být IVAR 510068 použit s jinými systémy tlakových spojů?
Ne, spojovací prvek je navržen speciálně pro použití s nástroji IVAR.TR 4430 a neměl by být použit s jinými systémy tlakových spojů kvůli rozdílům v nástrojích a těsnících mechanismech.

Je těsnicí kroužek z EPDM vyměnitelný?
Ano, těsnicí kroužek je samostatnou komponentou a může být vyměněn, pokud je poškozený nebo opotřebovaný během montáže nebo údržby. Výměna by měla být provedena stejným těsnicím kroužkem z EPDM, aby byla zajištěna těsnící funkce.

Může být spojovací prvek použit v systémech s chladnou vodou?
Ano, spojovací prvek je vhodný pro aplikace jak s teplou, tak s chladnou vodou. Rozsah provozních teplot zahrnuje teploty pod +120 °C, což ho činí kompatibilní i s systémy chladné vody.

Jaký je maximální povolený tlak pro tento spojovací prvek?
Spojovací prvek je klasifikován pro tlak PN10, což odpovídá maximálnímu povolenému pracovnímu tlaku 10 bar při provozních teplotách až +120 °C.
