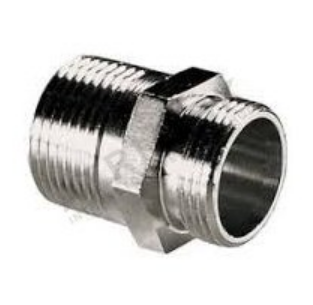

Šroub – zmenšený, 1/2 palce M x EK, 500077 IVAR.RR 4608 N

Detailní popis produktu

Zmenšené šrouby jsou běžně používány ve vytápěcích a potrubních systémech pro přechod mezi různými typy spojení. Tato verze je specificky určena pro spojení systémů IVAR TR, TP a TA s vnitřními závitovými prvky. Často se používá v bytových i komerčních instalacích, včetně podlahového vytápění, teplé vody a centrálního vytápění. Instalatéři pracující s kombinovanými systémy si využijí jednoduché spojení přírubových a závitových komponent pomocí tohoto adaptéru.

Při integraci tohoto prvku do systému je důležité zajistit kompatibilitu přírubového konce s konkrétním typem IVAR potrubí. Vnitřní závit umožňuje bezpečné připojení ke standardním závitovým prvkům, ventilům nebo dalším komponentám. Tělo z mosazi s niklovým povlakem zajišťuje dlouhodobou odolnost a odolnost proti korozi v mokrém prostředí. Parametry provozní teploty a tlaku jsou klíčové pro spolehlivou funkci za normálních provozních podmínek.

Technické parametry

Materiál	mosaz CW617N s niklovým povlakem
Provozní teplota	+120 °C
Nominální tlak	PN 10
Hmotnost	0,059 kg
Kód	500077
Značka	IVAR

Provozní teplota +120 °C znamená, že tento adaptér je vhodný pro aplikace s teplou vodou a vytápěním. Nominální tlak PN 10 znamená, že vydrží běžné tlakové podmínky ve většině systémů. Mosaz s niklovým povlakem poskytuje vyváženou pevnost a odolnost proti korozi, což zaručuje vhodnost pro dlouhodobé použití v mokrém prostředí. Tyto parametry jsou zásadní pro určení vhodnosti adaptéru pro konkrétní systém.Montáž a připojení Adaptér má na jedné straně mužský závit 1/2 palce a na druhé straně přírubové připojení. Před montáží by měl být závit očistěn a namazán vhodným závitovým směsem, aby byl zajištěn těsný spoj. Přírubový konec se připojí k odpovídajícímu IVAR potrubí tak, že se potrubí zcela zasuňte do adaptéru. Důležité je zajistit, že kroužek je správně dosazen a není poškozen, než se závit utáhne. Běžné chyby při montáži zahrnují přetížení závitu, které může poškodit adaptér, nebo nedostatečné zasunutí potrubí, což může vést k únikům.Kompatibilita a příslušenství Tento adaptér je specificky navržen pro použití s systémy IVAR TR, TP a TA. Není kompatibilní s jinými značkami nebo typy přírubových systémů. Při montáži je důležité použít odpovídající IVAR potrubí a adaptéry, aby byla zachována integrita systému. Podle rozvrhu systému mohou být potřeba další komponenty, jako jsou ventily, přechody nebo závitové adaptéry. Pro tuto verzi nejsou potřeba konkrétní příslušenství, ale doporučuje se mít náhradní kroužky k dispozici v případě potřeby.Technický pozadí pro projektanty Adaptér slouží jako přechod mezi přírubovými a závitovými systémy. Mosazné tělo s niklovým povlakem zajišťuje dobrou mechanickou pevnost a odolnost proti korozi, což je důležité pro dlouhodobou funkčnost systému. EPDM kroužek poskytuje flexibilní těsnění, které udržuje integritu při tepelné expanzi a kontrakci. Parametry provozní teploty a tlaku jsou určeny materiálovými vlastnostmi a konstrukcí těsnění. Projektanti by měli při integraci tohoto prvku do systému vzít v úvahu celkový tlak a teplotu systému, aby byla zajištěna kompatibilita a spolehlivost.Údržba a provoz Během provozu vyžaduje adaptér minimální údržbu. Pravidelné vizuální kontroly by měly být prováděny, aby byly detekovány známky koroze, úniků nebo opotřebení. Pokud se kroužek poškodí nebo stane měkký, měl by být vyměněn, aby bylo udrženo těsnění. Nejsou požadovány konkrétní intervaly údržby, ale adaptér by měl být kontrolován během pravidelné údržby systému. Jakékoli známky úniku by měly být okamžitě odstraněny, aby se zabránilo poškození okolních komponent.Nejčastější otázky

Může být tento adaptér použit s jinými typy přírubového potrubí?
Ne, je specificky navržen pro potrubí IVAR TR, TP a TA. Použití s jinými typy může vést k nedostatečnému těsnění nebo únikům.

Je vhodný pro aplikace s vysokou teplotou?
Ano, provozní teplota +120 °C znamená, že je vhodný pro systémy s teplou vodou a vytápěním.

Může být kroužek vyměněn zvlášť?
Ano, EPDM kroužek lze vyměnit, pokud je poškozený nebo opotřebený, což zajišťuje pokračující těsnost.

Jaký je maximální tlak, který vydrží?
Je označen nominálním tlakem PN 10, což je vhodné pro většinu standardních systémů vytápění a kanalizace.
