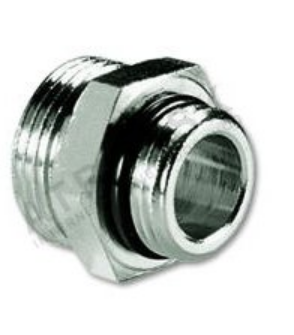

Nipples – zmenšený, 1/2 palce M x EK, 500676 IVAR.AC 4604 N
Kód: 500676Související produkty
Detailní popis produktu
Zmenšené nipples se často používají v centrálních topných systémech, potrubních a kanalizačních sítích k propojení flexibilních potrubí s pevnými závitovými armaturami. Zajišťují těsné spojení mezi různými typy a průměry potrubí. Instalatéři pracující s flexibilními měďo-hliníkovými kompozitními potrubími IVAR TR, TP a TA často využívají tyto komponenty k přizpůsobení konců potrubí vnitřním závitům v ventilech, radiátorech nebo rozdělovačích. Správné vybavení a montáž jsou základem pro dlouhodobou funkčnost a integrity systému.
Konstrukce z mosazi s niklovým povlakem poskytuje odolnost proti korozi a trvanlivost v mokrém a zahřátém prostředí. Těsnicí kroužek z EPDM zajišťuje těsné připojení a zabrání úniku. Tento komponent je vhodný pro použití v obytných i komerčních budovách, včetně topných systémů, podlahového vytápění a rozvaděčů teplé vody.
Technické parametry
| Materiál | Mosaz CW617N s niklovým povlakem |
|---|---|
| Provozní teplota | +120 °C |
| Nominální tlak | PN 10 |
| Hmotnost | 0,044 kg |
| Kód | 500676 |
| Značka | IVAR |
Montáž a připojení
Před montáží zkontrolujte, zda vnitřní závit na přípojném komponentu odpovídá vnějšímu závitu na nipples. Použijte vhodný klíč k utažení spojení, ale vyhýbejte se přetížení, které by mohlo poškodit těsnicí kroužek nebo závity. Ujistěte se, že těsnicí kroužek z EPDM je správně umístěn v drážce a není při montáži zkroucen. Běžné chyby při montáži zahrnují špatné zarovnání závitů, nedostatečné utažení nebo použití nekompatibilních těsnicích materiálů. Vždy zkontrolujte spojení na úniky po montáži a před uvedením systému do provozu.
Kompatibilita a příslušenství
Tento zmenšený nipples je speciálně navržen pro flexibilní potrubní systémy IVAR TR, TP a TA. Vyžaduje kompatibilní koncové části potrubí a komponenty s vnitřním závitem, jako jsou ventily, rozdělovače nebo adaptéry. Při objednávce se ujistěte, že kompletní sada zahrnuje všechny potřebné těsnicí kroužky a že potrubí bylo čistě přestřiženo a odstraněno ostré hrany před montáží. Pro základní montáž nejsou potřeba žádné další produkty.
Technický pozadí pro projektanty
Princip fungování spočívá ve vytvoření mechanického a těsného spojení mezi koncem flexibilního potrubí a pevnou závitovou armaturou. Materiál mosaz CW617N s niklovým povlakem poskytuje dobrou tepelnou vodivost a odolnost proti korozi v systémech s vodou. Těsnicí kroužek z EPDM zajišťuje vodotěsné těsnění za provozních podmínek. Integrace do systému závisí na správném rozměření a zarovnání. Dlouhodobá funkčnost je ovlivněna kvalitou montáže, provozním tlakem a teplotními změnami. Vyhněte se použití s agresivními médii nebo v prostředích překračujících stanovený limit teploty.
Služba a provoz
Při pravidelných kontrolech systému zkontrolujte spojení na známky úniku, koroze nebo mechanického namáhání. Utažte případně, ale vyhýbejte se nadměrné síle. Nahraďte těsnicí kroužek z EPDM, pokud je poškozený nebo degradovaný. Pro tento komponent nejsou definovány pravidelné intervaly údržby. Jakékoliv závady je třeba okamžitě odstranit, aby nedošlo ke selhání systému.
Nejčastější otázky
Může být tento nipples použit s IVAR TA potrubím?
Ano, návrh je kompatibilní s typy IVAR TR, TP a TA potrubí.
Jaká je maximální provozní teplota pro tuto armaturu?
Maximální provozní teplota je +120 °C podle specifikací výrobce.
Je těsnicí kroužek z EPDM součástí obalu?
Těsnicí kroužek není dodáván zvlášť; je součástí standardního výrobního procesu a předem zabudován do armatury.
Může být tato armatura použita v systémech s vysokým tlakem?
Je určena pro PN 10 a proto je vhodná pouze pro aplikace s nízkým až středním tlakem.
Doplňkové parametry
| Kategorie: | Vsuvky redukované |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.044 kg |
| Druh výrobku: | vsuvka / prodloužení |
| Rozměr závitu: | 1/2" |
| Typ připojení: | svěrné šroubení |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
