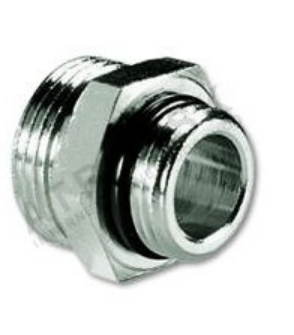

Nipples – zmenšený, 1/2 palce M x M 24 IVAR.AC 604 N

Detailní popis produktu

Zmenšené nipples jsou základními komponenty v topných a potrubních systémech, kde se mění průměry potrubí. Tato verze se často používá v obytných i komerčních budovách k přizpůsobení spojení potrubí v topných systémech, vodovodních liniích a jiných tlakových aplikacích. Instalatéři ho často používají při spojování trubek IVAR TR, TP a TA s vnitřními závity. Konstrukce z nikl přeleštěné mědi zajišťuje odolnost a odolnost proti korozi, zatímco EPDM těsnicí kroužek poskytuje spolehlivé těsnění za provozních podmínek.

Správné vybavení spojovacích prvků je zásadní pro udržení integrity systému a vyhnutí se únikům. Provozní parametry musí být v souladu s návrhem systému, aby byla zajištěna dlouhodobá funkčnost a bezpečnost. Tento zmenšený nipples je vhodný pro aplikace s vodou a jinými neagresivními tekutinami, pokud zůstanou podmínky systému v rámci specifikovaných mezí.

Technické parametry

Materiál	nikl přeleštěná měď CW617N
Provozní teplota	+120 °C
Jmenovitý tlak	PN 10
Hmotnost	0,04 kg
Kód	501021
Značka	IVAR

Provozní teplota +120 °C a jmenovitý tlak PN 10 jsou klíčovými faktory pro určení vhodnosti tohoto spojovacího prvku pro daný systém. Tyto hodnoty pomáhají při výběru správného komponentu pro danou aplikaci, zajišťují jeho kompatibilitu s návrhovým tlakem a rozsahem teplot systému. Materiál, nikl přeleštěná měď CW617N, je vybrán pro své mechanické vlastnosti a odolnost proti korozi v běžných topných a potrubních prostředích.

Montáž a připojení

Při montáži tohoto zmenšeného nipples zkontrolujte, zda je vnitřní závit přípojného komponentu čistý a bez nečistot. Případně aplikujte vhodný závitový těsnicí prostředek podle požadavků systému. Vnější závit spojovacího prvku musí být plně zapojen do vnitřního závitu. Zkontrolujte správné zarovnání a utáhněte rukou, před použitím nástroje k dosažení požadovaného momentu. Běžné chyby při montáži zahrnují překřížení závitů a nedostatečné utažení, což může vést k únikům nebo předčasnému poškození. Vždy po montáži ověřte těsnost a správnost spojení.

Kompatibilita a příslušenství

Tento zmenšený nipples je speciálně navržen pro použití s trubkami IVAR TR, TP a TA. Je kompatibilní s vnitřními závity stejného rozměru a typu. Při montáži zkontrolujte, zda jsou všechny připojené komponenty hodnoceny pro stejné provozní podmínky. Další komponenty, jako jsou těsnící směsi nebo závitové těsnicí prostředky, mohou být potřeba v závislosti na specifikacích systému a preferencích instalatéra.

Technický pozadí pro projektanty

Pracovní princip tohoto spojovacího prvku je založen na mechanickém zapojení vnějších a vnitřních závitů, aby vznikla bezpečná a těsná spojka. Materiál nikl přeleštěná měď CW617N poskytuje dobré mechanické vlastnosti a odolnost proti korozi, což ho činí vhodným pro použití ve vlhkém a mokrém prostředí. EPDM těsnicí kroužek zajišťuje těsné těsnění a zabrání úniku. Integrace tohoto spojovacího prvku do systému závisí na tlakových a teplotních podmínkách systému, stejně jako na kompatibilitě připojených komponent. Doba životnosti a účinnost spojovacího prvku jsou ovlivněny kvalitou montáže, provozními podmínkami a způsobem údržby.

Služba a provoz

Pro tento komponent nejsou stanoveny konkrétní intervaly údržby. Doporučuje se však pravidelné vizuální kontroly na případné známky opotřebení, koroze nebo úniků. Pokud jsou zjištěny jakékoliv problémy, spojovací prvek by měl být okamžitě vyměněn, aby se zabránilo selhání systému. Během provozu zajistěte, že systém nepřekročí stanovené meze provozní teploty a tlaku, aby nedošlo k poškození spojovacího prvku nebo připojených komponent.

Nejčastější otázky

Může být tento zmenšený nipples použit s jinými typy trubek než IVAR TR, TP a TA?
Je speciálně navržen pro použití s trubkami IVAR TR, TP a TA. Použití s jinými typy trubek může ovlivnit kompatibilitu a těsnost spojení.

Je nutné použít těsnící směs s tímto spojovacím prvkem?
Záleží na požadavcích systému. V některých případech může být doporučeno použít těsnící směs, aby bylo zajištěno těsné spojení, zejména v aplikacích s vysokým tlakem.

Jaká je maximální provozní teplota tohoto spojovacího prvku?
Maximální provozní teplota je +120 °C. Překročení této teploty může ohrozit integritu těsnicího kroužku a samotného spojovacího prvku.

Může být tento spojovací prvek použit v systémech s agresivními médiemi?
Je vhodný pro použití s vodou a neagresivními tekutinami. Pro systémy s agresivními médiemi je třeba provést další kontroly kompatibility materiálů podle technického listu výrobce.
