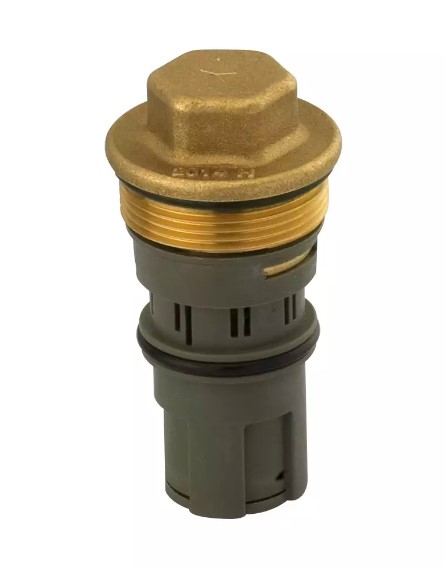

Nahraditelný řídicí vložka – bez vnějšího nastavení – 40-400kPa; 203-792l/h; modrá

Detailní popis produktu

Nahraditelné řídicí vložky jsou základními komponenty v dynamických vyvažovacích systémech pro topné a potrubní instalace. Tyto vložky se běžně používají v obytných, komerčních a průmyslových budovách k udržování konzistentních průtoků v hydraulických systémech. Instalatéři pracující s ventily IVAR.PICV si vložky budou užitečné při nastavování průtoku bez nutnosti vnějších úprav. Vložky jsou navrženy tak, aby byly rychle vyměnitelné, což umožňuje přepracování systému nebo údržbu bez nutnosti výměny celého těla ventilu.

Při práci s těmito vložkami by technici měli zvážit hydraulické požadavky systému a konkrétní průtokové vlastnosti aplikace. Vložky se obvykle instalují do uzavřených systémů, kde je přesné řízení průtoku nezbytné pro energetickou účinnost a vyvážení systému. Rozsah tlaku 40-400kPa zajišťuje jejich vhodnost pro širokou škálu topných a distribučních systémů vody.

Technické parametry

Materiál	Mosaz CW602N
Pracovní teplota	-20 °C
Jmenovitý tlak	PN 25
Kód	590107
Značka	IVAR

Rozsah pracovních teplot od -20°C do +120°C zajišťuje kompatibilitu s oběma systémy studené a teplé vody. Jmenovitý tlak PN 25 určuje maximální tlak, který vložka dokáže zvládnout za běžných provozních podmínek. Výběr materiálu mosaz CW602N poskytuje dobré odolnosti korozi a mechanickou pevnost, zatímco plastové komponenty zajišťují nízké tření a odolnost opotřebení. Tyto parametry jsou klíčové pro určení vhodnosti vložky pro konkrétní konfiguraci systému.

Instalace a připojení

Instalace nahraditelné řídicí vložky vyžaduje demontáž těla ventilu, aby bylo možné přistoupit k vnitřní komoře. Vložka je upevněna standardními metodami připojení ventilu, obvykle pomocí závitového nebo základního mechanismu. Instalatéři by měli ověřit správné uspořádání vložky a zajistit, že těsnící plochy jsou čisté a nepoškozené před sestavením.

Kompatibilita a příslušenství

Tato vložka je specificky navržena k použití s ventily IVAR.PICV 00 a 05 pro model PICC 01 a s ventily IVAR.PICV 100 a 105 pro model PICC 11. Při objednávání je třeba zajistit, že byl vybrán správný model ventilu, který odpovídá vložce. Pro standardní instalaci nejsou potřeba žádná další příslušenství, ale projektanti by měli ověřit kompatibilitu vložky s celkovým ventilem a návrhem systému.

Technický pozadí pro projektanty

Pracovní princip vložky je založen na pevném orifice, který reguluje průtok omezením průchodu kapaliny ventilem. Materiál mosaz CW602N poskytuje dobrou tepelnou vodivost a odolnost korozi, což z ní činí vhodnou pro dlouhodobé použití v systémech s teplou i studenou vodou. Plastové komponenty zajišťují snížení tření a opotřebení, čímž zaručují konzistentní průtokové vlastnosti v průběhu času. Integrace vložky do systému závisí na hydraulickém návrhu sítě a požadovaných průtocích. Faktory jako je systémový tlak, průměr potrubí a rychlost průtoku ovlivní výkon a trvanlivost vložky.

Údržba a provoz

Doporučuje se pravidelná kontrola vložky, aby byla bez nečistot a těsnící plochy zůstaly nepoškozené. Nejsou uvedena konkrétní intervaly údržby, ale vložka by měla být vyměněna, pokud jsou pozorovány známky opotřebení nebo poškození. Během provozu by měl být systém sledován na jakékoliv změny průtoku nebo tlaku, které mohou naznačovat potřebu údržby. Absence vnějšího nastavení znamená, že jakékoli změny průtokových vlastností vyžadují výměnu vložky za jiný model.

Nejčastější otázky

Může být vložka použita s ventily jinými než IVAR.PICV?
Ne, vložka je specificky navržena k použití s ventily IVAR.PICV 00, 05, 100 a 105. Použití s jinými modely ventilů může vést k nesprávnému sednutí nebo chybné funkci.

Je možné upravit průtokovou kapacitu po instalaci?
Ne, vložka nemá mechanismus vnějšího nastavení. Aby bylo možné změnit průtok, je třeba vložku vyměnit za jiný model s požadovanými průtokovými vlastnostmi.

Jaká je maximální pracovní teplota vložky?
Vložka je schopna pracovat až do teploty +120°C, což z ní činí vhodnou pro aplikace s teplou vodou a topením.

Je možné vložku vyčistit nebo opravit?
Vložka není navržena pro čištění nebo opravu. Pokud dojde k poškození nebo opotřebení, měla by být vložka nahrazena novou jednotkou, aby byla zajištěna výkonnost systému.
