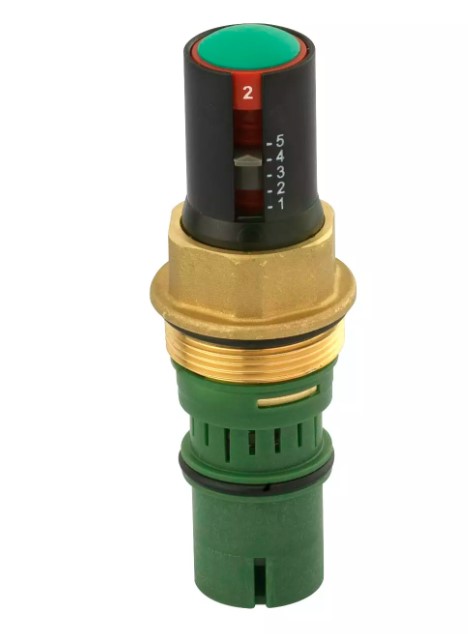

Nahraditelný řídicí vložka – vnější nastavení – 17–210 kPa; 157–609 l/h; zelená

Detailní popis produktu

Nahraditelné řídicí vložky jsou základními komponenty v dynamických vyvažovacích systémech, kde je vyžadována přesná regulace průtoku. Tyto vložky se běžně používají v otopných a potrubních instalacích v obytných i komerčních budovách. Integrují se do vyvažovacích ventilů k regulaci a udržování konzistentních průtoků, čímž zajišťují efektivitu a stabilitu systému. Instalatéři a technici pracující s hydronickými systémy se s těmito vložkami setkají v aplikacích jako je podlahové vytápění, otopná tělesa a oběh teplé vody. Správné vybrání a instalace řídicí vložky jsou kritické pro dosažení přesné regulace průtoku a dlouhodobého výkonu systému.

Tyto vložky jsou navrženy k použití s konkrétními modely ventilů a vybírají se podle požadavků systému, jako je průtok, tlak a teplota. Vložka se nastavuje zvenčí, což umožňuje jemné ladění bez demontáže ventilu. To z ní činí vhodnou pro systémy, kde jsou potřeba úpravy průtoku během komise nebo údržby. Vložka se obvykle instaluje do tělesa ventilu a pracuje spolu s jeho vnitřními komponenty k regulaci průtoku. Je důležité zajistit kompatibilitu s modelem ventilu a dodržovat pokyny výrobce pro instalaci a nastavení.

Technické parametry

Materiál	Mosaz CW602N
Pracovní teplota	-20 °C
Jmenovitý tlak	PN 25
Kód	590117
Značka	IVAR

Rozsah pracovní teploty od -20 °C do +120 °C zajišťuje vhodnost vložky pro systémy studené i teplé vody. Jmenovitý tlak PN 25 určuje maximální tlak, který vložka vydrží za běžných provozních podmínek. Tyto parametry jsou klíčové pro určení vhodnosti vložky pro danou aplikaci. Materiálové složení – mosaz CW602N a plast – zajišťuje odolnost a odolnost proti korozi v širokém rozsahu prostředí. Při výběru vložky je důležité, aby parametry odpovídaly provozním podmínkám systému, aby byla zajištěna spolehlivá funkce.

Instalace a připojení

Vložka se instaluje do tělesa ventilu a zabezpečuje se doporučeným způsobem výrobce. Je nutné ověřit rozměr a typ závitu, aby byla zajištěna kompatibilita s modelem ventilu. Během instalace je důležité zkontrolovat, zda je vložka správně sedící a zda je vnější mechanismus nastavení přístupný pro budoucí úpravy. Běžné chyby instalace zahrnují nesprávnou orientaci vložky nebo selhání v zarovnání mechanismu nastavení s vnějšími ovládacími prvky ventilu. Aby se tyto problémy minimalizovaly, měli by instalatéři odkazovat na pokyny výrobce a ověřit kompatibilitu vložky s modelem ventilu před zahájením instalace.

Kompatibilita a příslušenství

Tato vložka je kompatibilní s následujícími modely ventilů: IVAR.PICV 00, 05, 100, 105, 200 a 205. Je důležité zajistit, že byl vybrán správný model vložky pro konkrétní typ ventilu a požadavky systému. K instalaci nejsou potřeba žádné další příslušenství, ale doporučuje se mít k dispozici technickou dokumentaci výrobce. Instalatéři by měli také ověřit, že těleso ventilu je čisté a bez nečistot před vložením řídicí vložky, aby se zabránilo poškození nebo nesprávnému sednutí.

Technický pozadí pro projektanty

Vložka funguje tím, že upravuje odpor průtoku uvnitř tělesa ventilu. Vnější mechanismus nastavení umožňuje přesnou regulaci průtoku, což z ní činí vhodnou pro aplikace, kde je potřeba dynamické vyvažování. Mosaz CW602N poskytuje dobré mechanické vlastnosti a odolnost proti korozi, zatímco plastové komponenty snižují tření a opotřebení. Vložka je integrována do vnitřního průtoku ventilu a pracuje společně s jeho vnitřními komponentami k regulaci průtoku. Doba životnosti a efektivita vložky jsou ovlivněny faktory jako je pracovní tlak, teplota a kvalita instalace. Správné zarovnání a sednutí vložky jsou klíčová pro zajištění dlouhodobého výkonu a minimalizaci rizika úniku nebo opotřebení.

Údržba a provoz

Pravidelná kontrola vložky je doporučena, aby bylo zajištěno, že zůstává správně sedící a že vnější mechanismus nastavení funguje správně. Nejsou poskytovány konkrétní intervaly údržby, ale doporučuje se kontrolovat vložku během běžné údržby systému. Pokud se vložka poškodí nebo opotřebí, měla by být nahrazena novou jednotkou, aby byla zajištěna přesná regulace průtoku. Během provozu by měla být vložka nastavena podle požadavků systému a jakékoliv změny průtoku nebo tlaku by měly být sledovány, aby byl systém zůstal vyvážený.

Nejčastější otázky

Může být tato vložka použita s jinými modely ventilů než IVAR.PICV 00, 05, 100, 105, 200 a 205?
Ne, tato vložka je specificky navržena k použití s uvedenými modely ventilů. Použití s jinými typy ventilů může vést k nesprávné funkci nebo poškození systému.

Je možné upravit průtok po instalaci?
Ano, vložka má vnější mechanismus nastavení, který umožňuje jemné ladění průtoku bez demontáže ventilu.

Jaká je maximální pracovní teplota pro tuto vložku?
Vložka je schopná pracovat až do +120 °C, což z ní činí vhodnou pro systémy jak teplé, tak studené vody.

Které materiály jsou použity při výrobě této vložky?
Vložka je vyrobena z mosazi CW602N a plastu, což zajišťuje odolnost a odolnost proti korozi v širokém rozsahu prostředí.
